Serielles essernet
®
-Interface (SEI1)
18 FB 798819 / 05.18
4.2.1 Anschluss der Spannungsversorgung
Die Spannungsversorgung des Seriellen essernet
-Interface (SEI1) kann wahlweise über das
Netzteil einer Brandmelderzentrale oder ein externes Netzteil erfolgen.
F1
1AT
X2
UB+
GND
Externes Netzteil
+
-

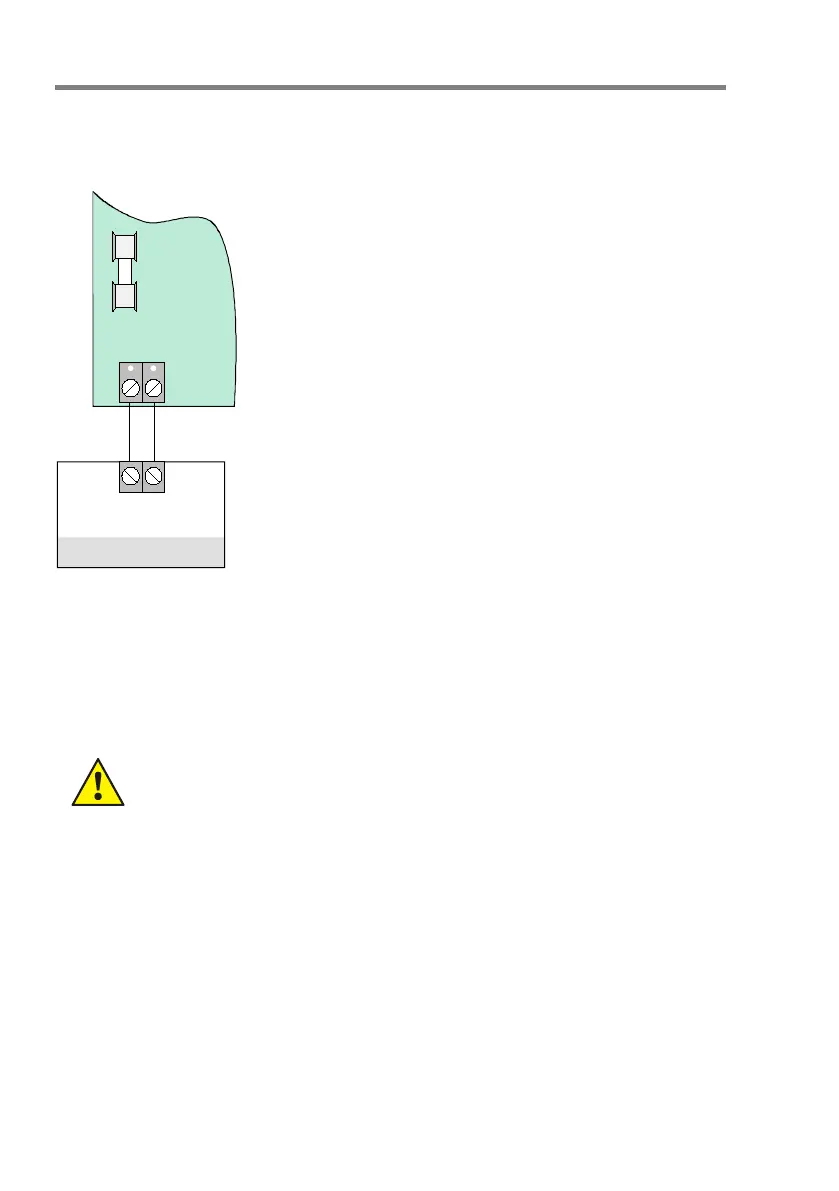

Abb. 8: Anschlussklemme X2
Betriebsspannung: 10,5 V DC bis 28 V DC
Stromaufnahme: max. 60 mA @ 12 V DC
Schutzerde (PE) unbedingt an Klemme X13 anschließen!
• Drehmoment (max. 0,4 Nm) der Anschlussklemmen beachten!
• Wird das SEI1 an eine SAA angeschaltet, muss die Spannungsversorgung des
SEI1 ebenfalls über das Netzteil / die PSU der SAA erfolgen, da sonst ggf. ein
Erdschluss an der BMZ hervorgerufen werden kann!
