Serielles essernet
®
-Interface (SEI1)
24 FB 798819 / 05.18
4.4.1 Interface-Modul TTY/CL 20 mA (Art.-Nr. 772387)
RxD
TxD
+
-
+
-
Tx+
Tx-
Rx+
Rx-
Externes Gerät
Interface
Modul
max. 1000 m

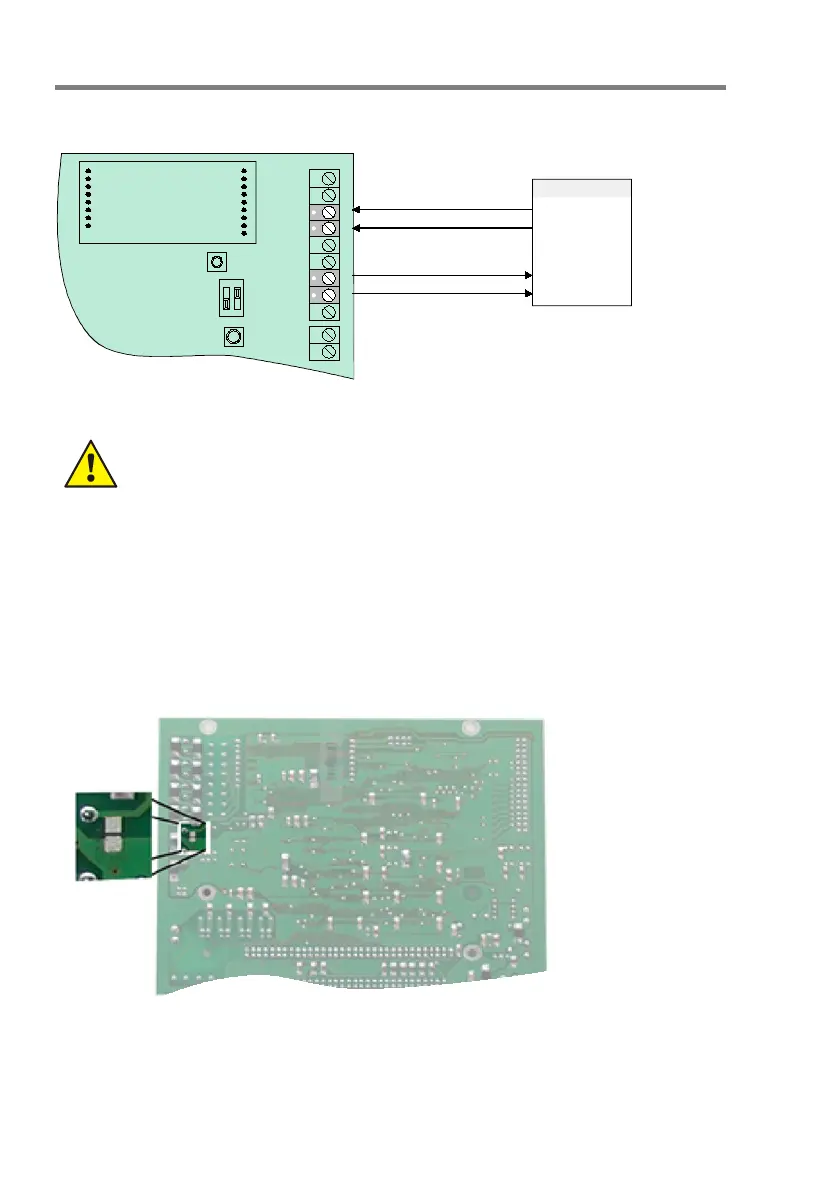

Abb. 14: Prinzipanschaltung
•
Zulässige Leitungslänge zwischen dem externen Gerät und dem Interface -
Modul max.1000 m.
• Drehmoment (max. 0,4 Nm) der Anschlussklemmen beachten!
Lötbrücke für den TTY-Betrieb
Für den TTY-Betrieb die Löt-/Kratzbrücke auf der Rückseite des SEI1 schließen.
Lötbrücke
geschlossen: TTY-Interface Modul
offen: RS232/V.24-Interface Modul (werkseitige Einstellung)
Abb. 15: Rückseite SEI1 / Lage der Löt-Kratzbrücke
