Honeywell ESSER Serial essernet Interface SEI1 - Anschluss Essernet; Interface-Modul (Art.-Nr. 772387; 772386)

Serielles essernet
®
-Interface (SEI1)
FB 798819 / 05.18 23
4.3.2 Anschluss essernet
®
X7
L1+
L1-
L2+
L2-

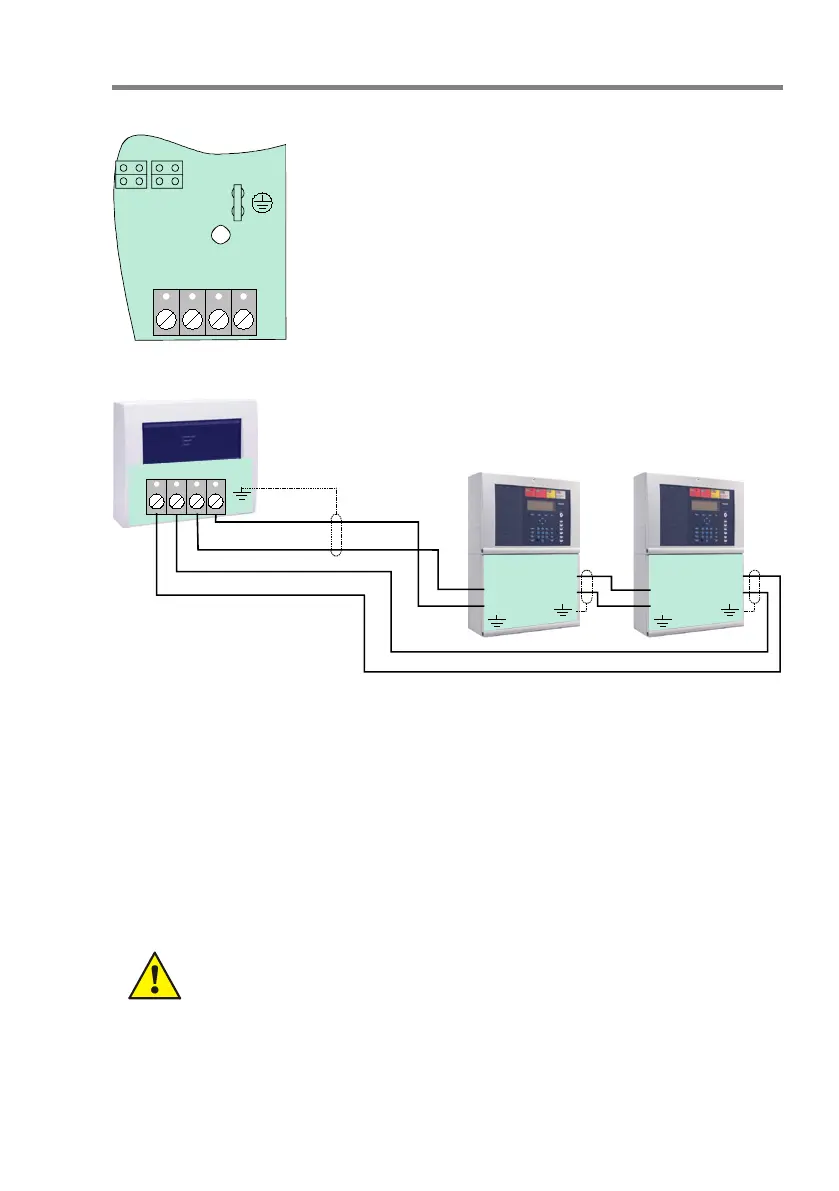

Abb. 12: Anschlussklemme X7
X7
L1+ L1- L2+ L2-
3
4
1
2
3
4
1
2
essernet
®
-Modul
essernet
®
-Modul
Abb. 13: Prinzipanschaltung (Kupferkabel, konventionell) inkl. Kabelabschirmung im essernet
®
4.4 Interface-Modul (Art.-Nr. 772387 / 772386)
Je nach der gewünschten Anwendung kann ein optionales Interface-Modul TTY/CL 20 mA
(Art.-Nr. 772387) oder RS232/V24 (Art.-Nr. 772386) auf die entsprechenden
Anschlussklemmen des SEI1 gesteckt werden.
Die Anschaltung sowie die max. Leitungslänge der Verbindung ist abhängig von dem gewählten
Modultyp.
Mit den beiden LED (SI 02 rot/gelb) wird die Funktion des eingesetzten Interface-Moduls
angezeigt.
Beschädigung möglich!
Korrekte Einbaulage des Interface-Moduls beachten.
Maßnahmen zur Ableitung der statischen Elektrizität treffen.
