Serielles essernet
®
-Interface (SEI1)
FB 798819 / 05.18 19
4.2.2 Anschluss der RS485-Schnittstelle
In jedem Seriellen essernet
®
-Interface ist serienmäßig eine RS485-Schnittstelle integriert.
Interface
Modul
RS485
RxD + (A)
RxD - (B)
SIO 1
J 9
J 8

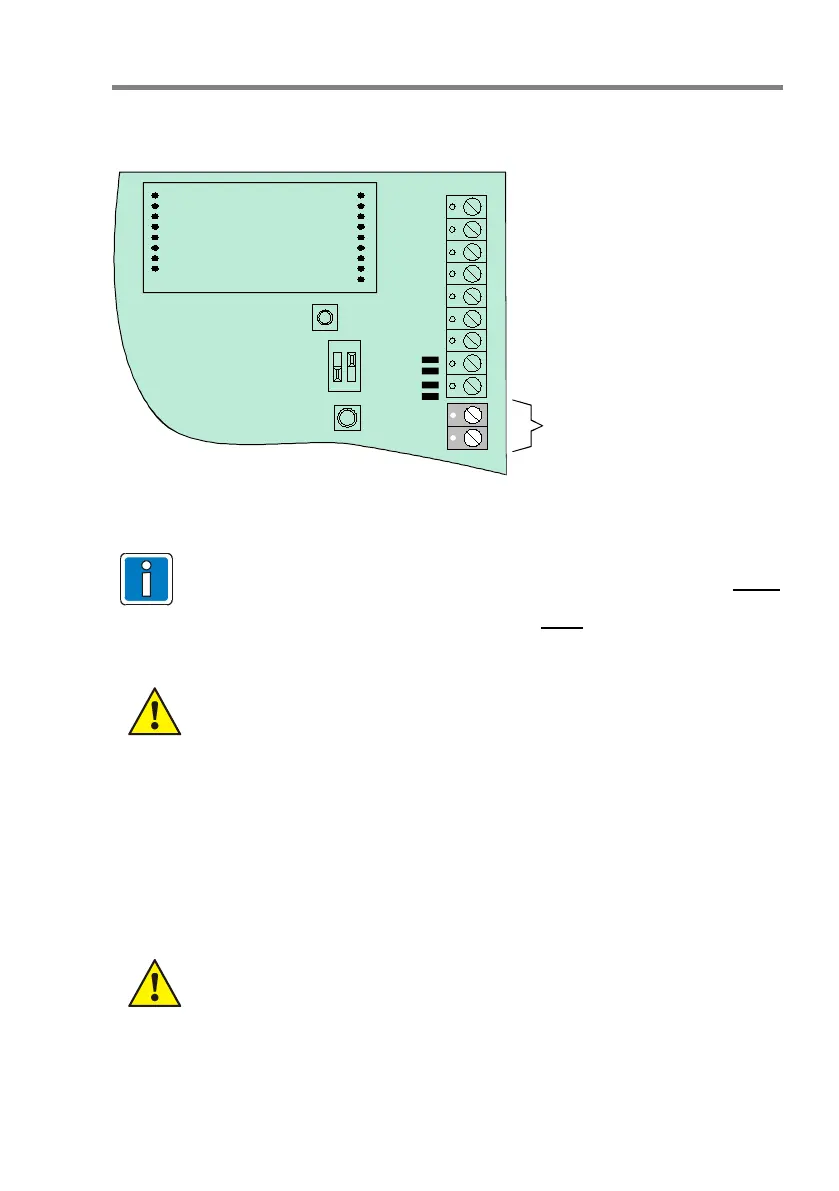

Abb. 9: Anschlussklemmen SIO 1
Die beiden LED (SI 01 rot/gelb) informieren über die Funktion RS485-Schnittstelle.
• Bei der Verwendung der RS485-Schnittstelle zur Datenübertragung zwischen
dem Haupt- und dem Subnetz, z.B. im Remote-Betrieb, dürfen nur an einem
Seriellen essernet
®
-Interface die Symmetriewiderstände aktiviert werden.
• Zur Aktivierung der Symmetriewiderstände beide Lötbrücken J8 + J9
schließen (siehe Abb. 9).
• Max. Leitungslänge 1000 m zwischen externem Gerät und der Schnittstelle.
Drehmoment (max. 0,4 Nm) der Anschlussklemmen beachten!
4.3 essernet
-Mikromodul
In das Serielle essernet
-Interface kann ein essernet
-Modul zur Vernetzung von bis zu 31
Teilnehmern, wie z.B. ESSER-Brandmelderzentralen und Managementsystemen eingesetzt
werden.
• In einem Netzwerk nur essernet
-Module mit gleicher Übertragungs-
geschwindigkeit einsetzen!
• Überspannungsschutz bzw. erweiterten EMV-Schutz für das essernet
durch
spezielle LAN-Schutzbaugruppen realisieren.
