1.3.3 SEI1 EDP, bidirektional (Art.-Nr. 784856) - SAA
Anbindung einer Sprachalarmanlage System VARIODYN
®
D1 an ESSER-Brandmelder-
zentralen über das SEI1.
7
1
2
3
4
PA1
PA2
essernet
®
max. 10 m
DOM
5
6

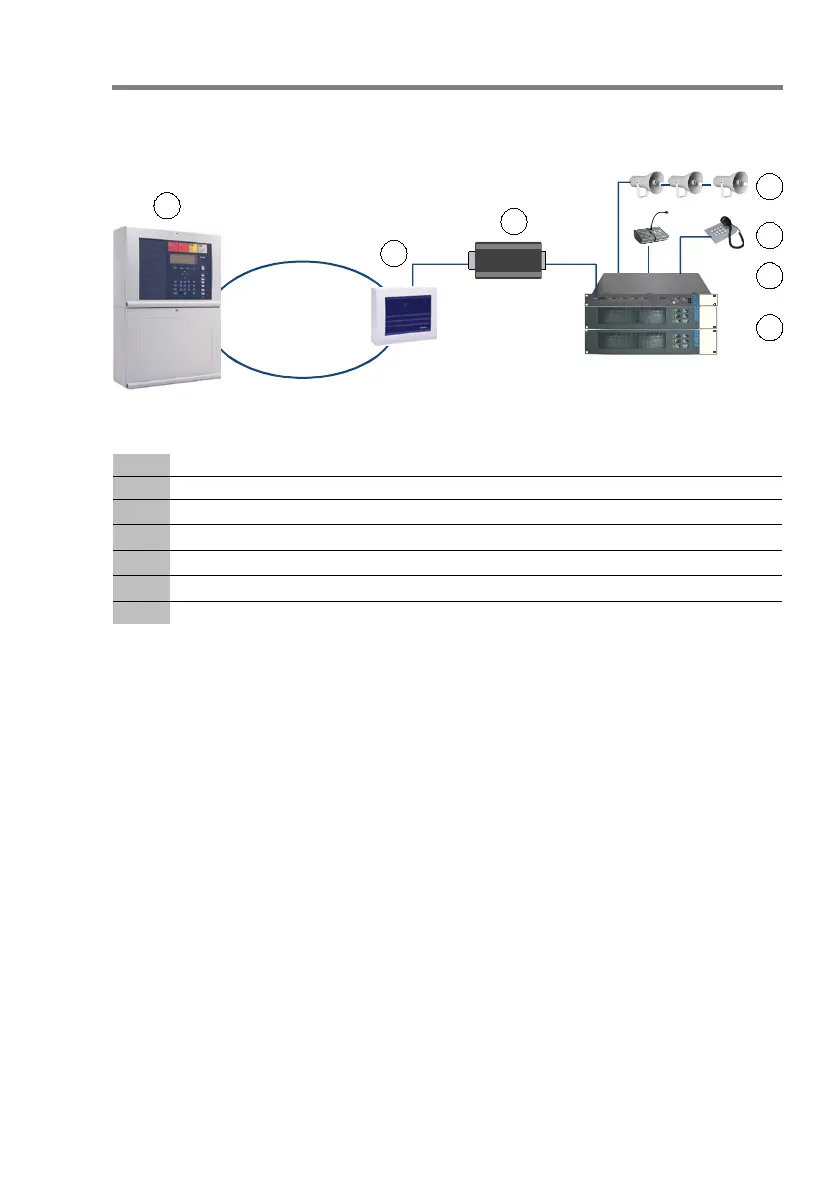

Abb. 2: Prinzipanschaltung - SEI1 (Art.-Nr. 784856) an einer Sprachalarmanlage (SAA)

ESSER-Brandmelderzentrale (BMZ)

Serielles essernet
®
-Interface (SEI1)

TWI-RS232-Adapter (Art.-Nr. 583386.21) siehe Kap. 4.5

Lautsprecher

Sprechstellen

Digitales Output Modul (DOM)

Leistungsverstärker (PA)
Leistungsmerkmale
• Über diese Verbindung kann das VARIODYN
®
D1 System von der Brandmelderzentrale
gesteuert werden.
• Sammelstörungen des VARIODYN
®
D1 Systems werden an die BMZ gemeldet.
• Die Verbindung zwischen beiden Systemen wird ständig auf Kurzschluss und
Unterbrechung überwacht.
• Die Systemzeit und das Datum beider Systeme werden automatisch synchronisiert
(Übernahme von BMZ  DOM oder DOM  BMZ - je nach Auswahl).
Ansteuerung über Steuergruppen
Die Ansteuerung erfolgt über Steuergruppen innerhalb des essernet
®
, um dem DOM die
Information zur Ansteuerung eines Alarmierungskreises zu übermitteln. Hierzu werden in den
ESSER-BMZ entsprechende Ansteuerungen von Steuergruppenausgänge durch
Gruppeneingänge realisiert und über das SEI1 zum DOM gesendet.
Der Zustand "Steuergruppe aktiviert / angesteuert" wird durch das DOM ausgewertet.
