Honeywell ESSER Serial essernet Interface SEI1 - SEI1 BMZ 8000; Iq8 Control-Remote (Art.-Nr. 784859)

Serielles essernet
®
-Interface (SEI1)
8 FB 798819 / 05.18
1.3.4 SEI1 BMZ 8000 / IQ8Control-Remote (Art.-Nr. 784859)
Anbindung einer einzelnen BMZ 8000 / IQ8Control über die RS485-Schnittstelle des SEI1 oder
über die Schnittstelle des Interface-Moduls. Die Informationen der BMZ werden im essernet

angezeigt.
esserbus
®
-PLus
esserbus
®
-PLus
essernet
®
esserbus
®
-PLus
essernet
®
2
1
esserbus
®
-PLus
1
1
1
1
2
3
4
5
7
6

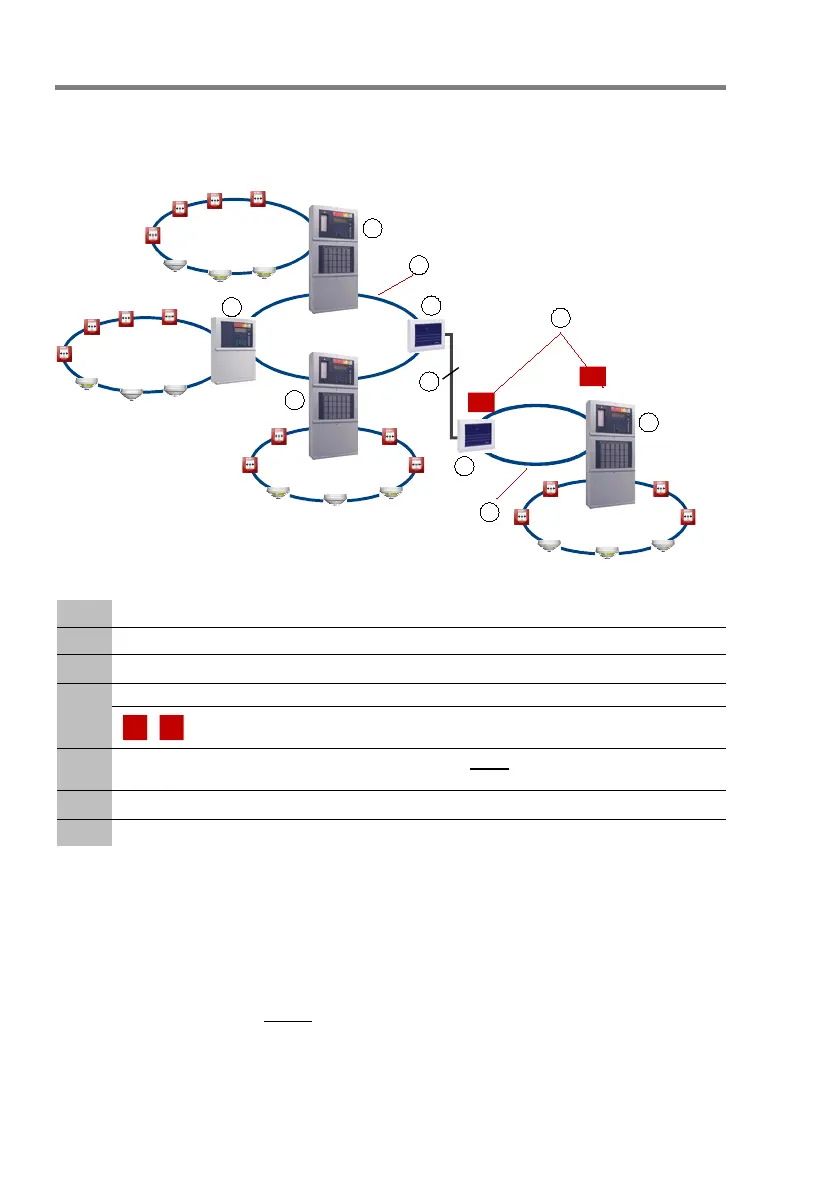

Abb. 3: Prinzipanschaltung - Serielles essernet
®
-Interface (Art.-Nr. 784859)

BMZ 800x / IQ8Control

Serielles essernet
®
-Interface (Master)

Hauptnetz

essernet
®
-Adresse
21
Erforderliche essernet
®
-Adresse (= BMZ Nummer) für die Teilnehmer
im Subnetz.

RS485-Schnittstelle (bis max. 1000 m) des SEI1 oder RS232-Schnittstelle
(bis max. 15 m) des Interface-Moduls. (MODEM-Verbindung möglich)

Serielles essernet
®
-Interface (Slave)

Subnetz
Konfiguration
• Netzwerkadresse (= BMZ Nummer) auf dem essernet

-Modul einstellen (siehe Kap. 4.3).
• BMZ Nummer des Seriellen essernet

-Interface in der Kundendatenprogrammierung der
anderen BMZ programmieren.
• Zentralentyp = UZ für das Serielle essernet

-Interface in der Kundendatenprogrammierung
der anderen BMZ programmieren.
• Die Konfiguration der beiden SEI1 muss mit der Programmiersoftware SEI1-Setup
geändert werden (siehe Kap. 3).
• Im SEI1-Setup muss für das Hauptnetz das Serielle essernet
®
-Interface als Master und für
das Subnetz als Slave konfiguriert werden.
