Honeywell ESSER Serial essernet Interface SEI1 - TWI-RS232-Adapter (Art.-Nr. 583386.21); Technische Daten - SEI1

Serielles essernet
®
-Interface (SEI1)
26 FB 798819 / 05.18
4.5 TWI-RS232-Adapter (Art.-Nr. 583386.21)
Das VARIODYN
®
D1-System kann über die TWI-Schnittstelle in Verbindung mit dem TWI-
RS232-Adapter und dem Seriellen essernet
®
-Interface (SEI1) an ESSER-Brandmeldesysteme
angeschaltet werden.
Mit dem TWI-RS232-Adapter werden die TWI-Daten auf das RS232-Protokoll umgesetzt. Der
Adapter wird direkt oder über das mitgelieferte Cat5-Kabel an das DOM angeschaltet.
RxD
TxD
GND
+
-
+
-
X12
2
3
5
1
2
3
4

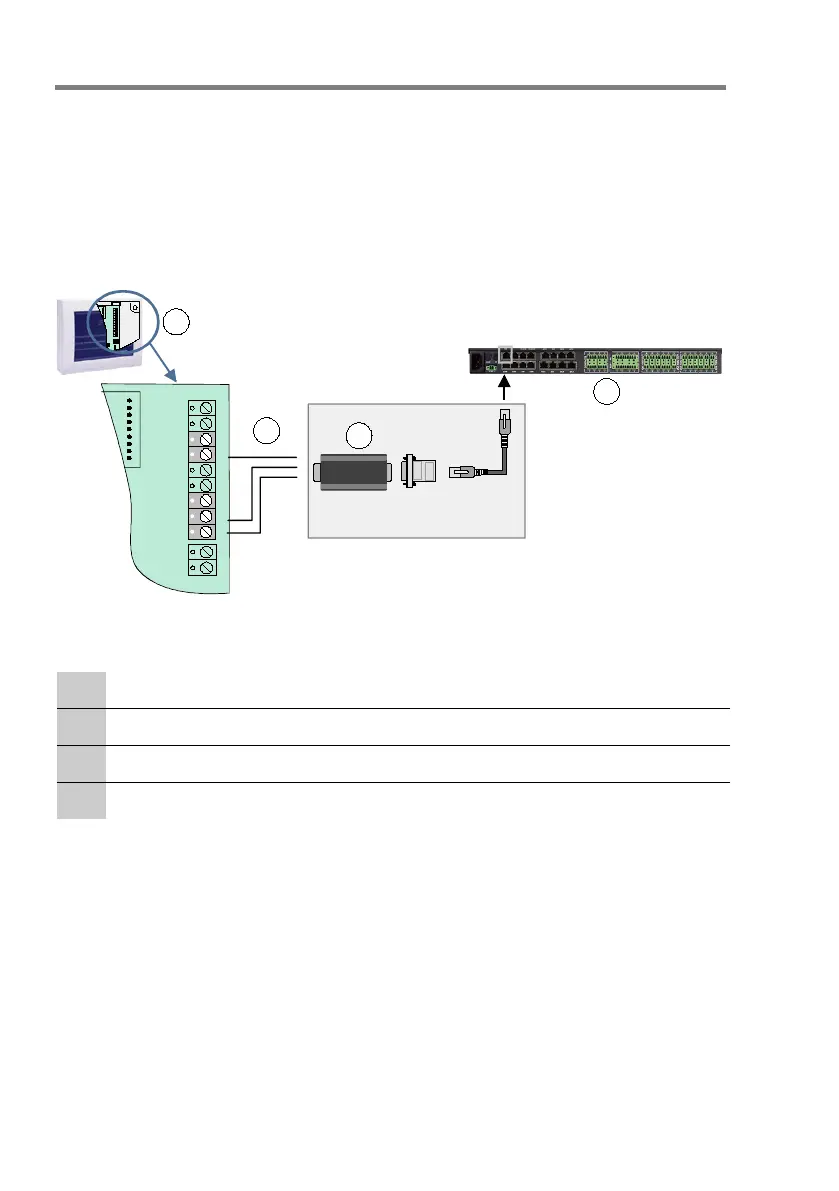

Abb. 17: Prinzipanschaltung TWI-RS232-Adapter und SEI1

Serielles essernet
®
-Interface (SEI1)

RS232 Kabel

DOM

TWI-RS232-Adapter (Art.-Nr. 583386.21)
5 Technische Daten - SEI1
Betriebsspannung : 10,5 V DC bis 28 V DC
Stromaufnahme : ca. 60 mA @ 12 V DC
Umgebungstemperatur : -5 °C bis +50 °C
Lagertemperatur : -10 °C bis +50 °C
Schutzart : IP 31
Gehäuse : ABS-Kunststoff
Farbe : weiß, ähnlich RAL 9003 / blau, ähnlich RAL 5003
Maße (B x H x T) : 270 x 221 x 71 (mm) inkl. Gehäuse
