Honeywell ESSER Serial essernet Interface SEI1 - Interface-Modul RS232;V.24 (Art.-Nr. 772386)

Serielles essernet
®
-Interface (SEI1)
FB 798819 / 05.18 25
4.4.2 Interface-Modul RS232/V.24 (Art.-Nr. 772386)

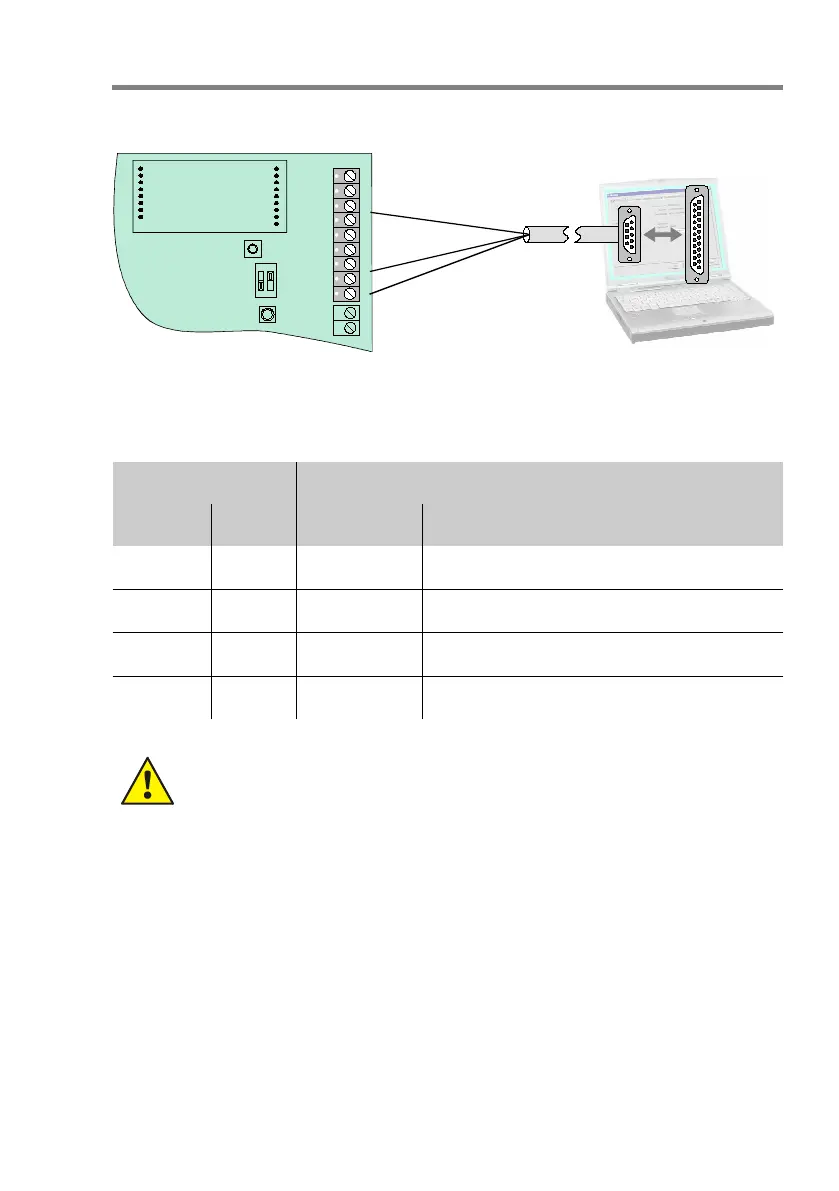

Abb. 16: Prinzipanschaltung
Schnittstellenbelegung
Service-PC SEI1-Anschluss
25-Pin 9-Pin Signal Beschreibung
--- 05 GND GND / Masse
03 02 TxD+ Transmit data (auf dem SEI1)
02 03 RxD+ Receive data (auf dem SEI1)
07 --- GND GND / Masse
• Zulässige Leitungslänge zwischen dem externen Gerät und dem Interface -
Modul max.15 m.
• Drehmoment (max. 0,4 Nm) der Anschlussklemmen beachten!
CTS
RxDRTS
TxD
GND
+
-
+
-
+
-
+
-
Interface
Modul
max. 15m
D-Sub Stecker
Service-PC
