Honeywell ESSER Serial essernet Interface SEI1 - SEI1 EDP, Unidirektional (Art.-Nr. 784855); SEI1 EDP, Bidirektional (Art.-Nr. 784856)

Serielles essernet
®
-Interface (SEI1)
6 FB 798819 / 05.18
1.3.1 SEI1 EDP, unidirektional (Art.-Nr. 784855)
Anbindung über das essernet
®
an ein Gefahren-Managementsystem ohne Fernwirkung.
esserbus
®
-PLus
esserbus
®
-PLus
esserbus
®
-PLus
essernet
®
1
2
4
5
3
1

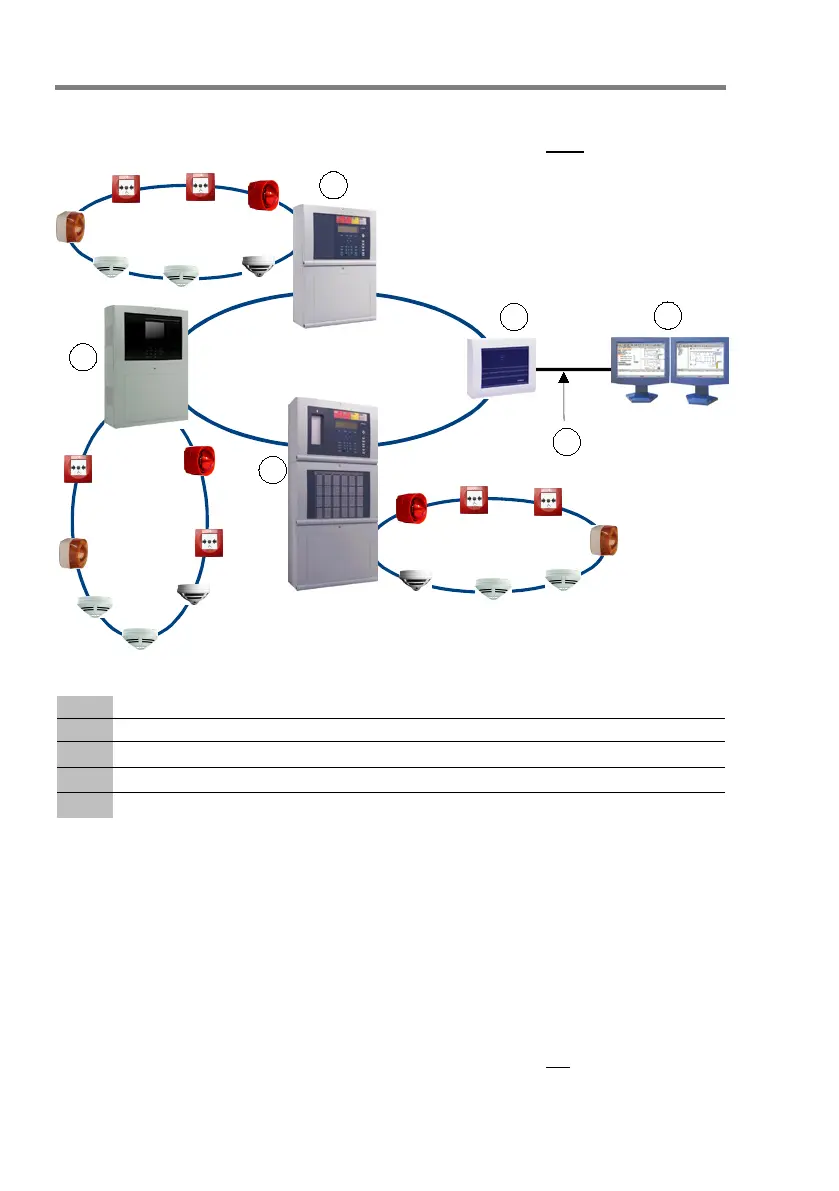

Abb. 1: Prinzipanschaltung - Serielles essernet
®
-Interface (Art.-Nr. 784855)

BMZ 800x / IQ8Control

BMZ FlexES Control

Serielles essernet
®
-Interface (SEI1)

Leitstand Managementsysteme

RS232 / TTY, 19,2 kBd / Leitungslänge max. 1000 m
Konfiguration
• Netzwerkadresse (= BMZ Nummer) auf dem essernet

-Modul einstellen
(siehe Kap. 4.3).
• BMZ Nummer des Seriellen essernet

-Interface in den Kundendaten der anderen BMZ
programmieren.
• BMZ Typ = ENZ für das Serielle essernet

-Interface in der Kundendatenprogrammierung der
anderen BMZ programmieren.
1.3.2 SEI1 EDP, bidirektional (Art.-Nr. 784856)
Anbindung über das essernet
®
an ein Gefahren-Managementsystem mit Fernwirkung
(siehe Abb. 1).
