Serielles essernet
®
-Interface (SEI1)
FB 798819 / 05.18 21
Technische Daten
essernet
®
-Mikromodul
62,5 kBd
(Art.-Nr. 784840.10)
essernet
®
-Mikromodul
500 kBd
(Art.-Nr. 784841.10)
Betriebsspannung : + 5 V DC (intern)
Stromaufnahme : ca. 150 mA @ 12 V DC
Netzwerkteilnehmer : max. 16 max. 31
Übertragungsgeschwindigkeit : 62,5 KBd 500 KBd
Kabeltyp
:
Fernmeldekabel
I-Y(St)Y n x 2 x 0,8 mm
Länge max. 1000 m
IBM Typ 1 max. 1000 m
IBM Typ 2 (Erdkabel)
max. 1000 m
IBM Typ 6 (flexibel) max.
200 m (jeweils zwischen
zwei Teilnehmern)
Andere Kabeltypen, wie z.B. papierummanteltes Kabel, Elektroleitungen (NYM)
oder kleinere Querschnitte sind nicht zulässig. Die Kabel müssen verdrillt und
geschirmt sein.
Durch den Anschluss der Kabelabschirmung werden die Signalleitungen gegen
Störeinflüsse geschützt.
Einstellung der Netzwerkadresse
Die Einstellung der Netzwerkadresse erfolgt über zwei Drehschalter gemäß dem
Dezimalsystem. Mit einem geeigneten Schraubendreher durch Drehen des Schalters S1
(Adressierungsfaktor x 1) und über den Schalter S2 (Faktor x 10) einstellen.

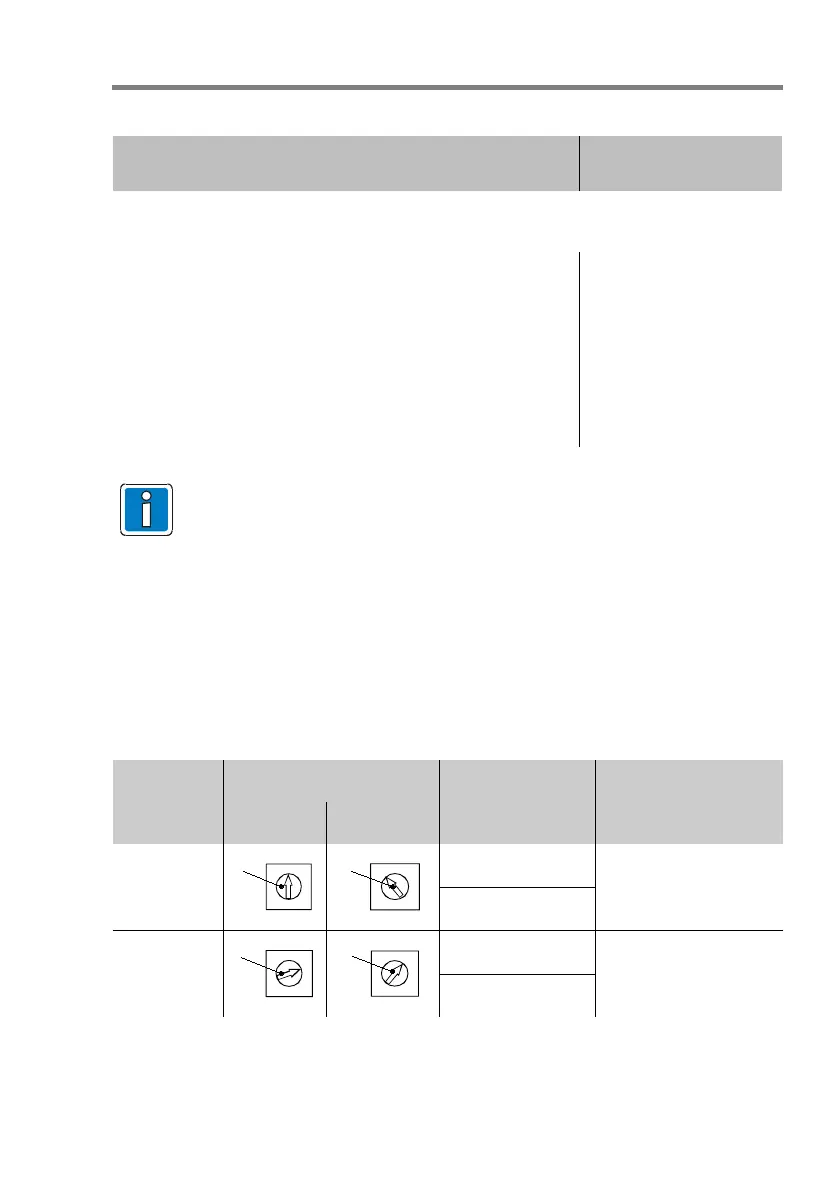

Adressierungsbeispiele, z.B. Adresse 9 oder 21
Mikromodul-
adresse
Schalterstellung Adressierungs-
faktor
Wertigkeit
Σ = S1 x 1 + S2 x 10
S2 S1
9
S1 = x 1
9 x 1 + 0 x 10 = 9
S2 = x 10
21
S1 = x 1
1 x 1 + 2 x 10 = 21
S2 = x 10
0
1
2
3
4
5
6
7
8
9
0
0
1
2
3
4
5
6
7
8
9
9
0
1
2
3
4
5
6
7
8
9
2
0
1
2
3
4
5
6
7
8
9
1
