Serielles essernet
®
-Interface (SEI1)
FB 798819 / 05.18 29
Datentransfer
In diesem Menü wird festgelegt, ob die Daten zum Interface gesendet oder aus dem Interface
ausgelesen werden.

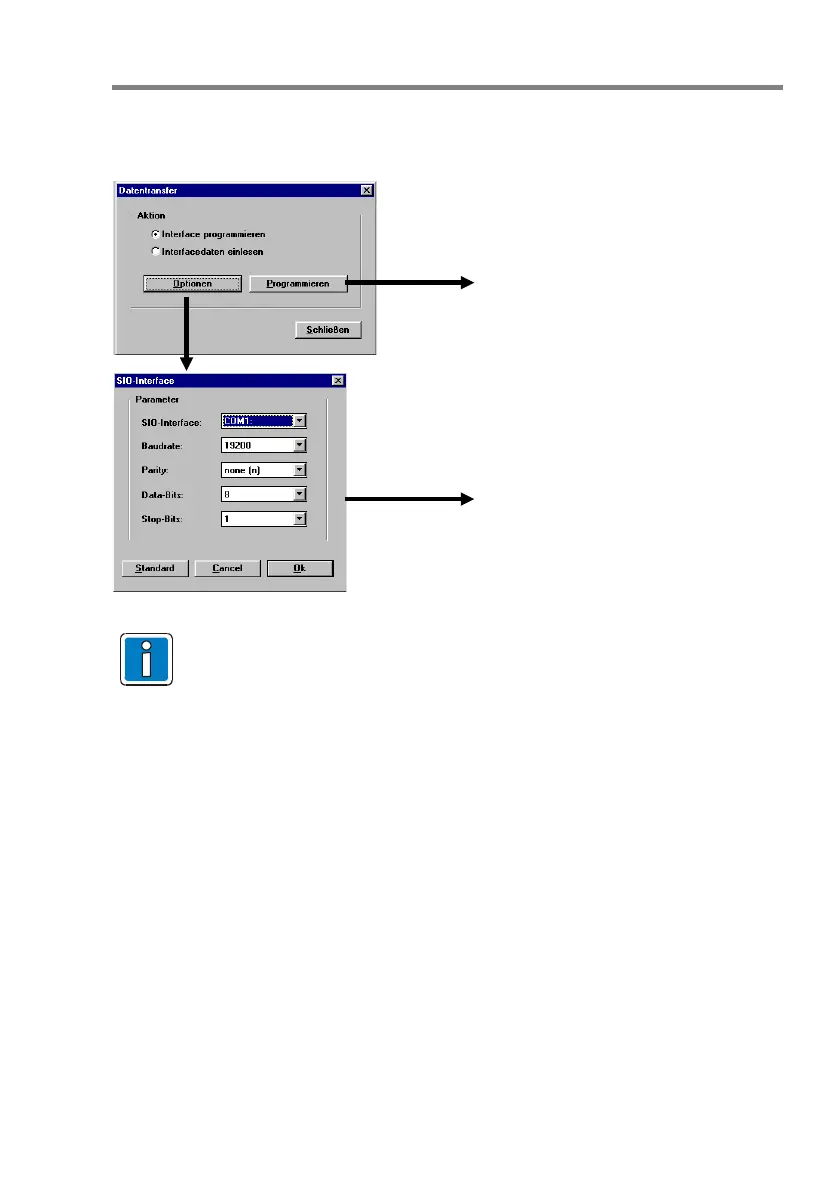

Abb. 20: Datentransfer
Die SIO Einstellung sollte nur geändert werden, wenn es zwischen dem Service-PC
und dem Seriellen essernet
®
-Interface zu Übertragungsproblemen kommt bzw. die
PC-Schnittstelle andere Einstellungen erfordert.
Datentransfer starten
Der Datentransfer muss in der beschriebenen Reihenfolge durchgeführt werden:
1. Auf der Platine des SEI1 die Steckbrücke J1 "Programme" stecken
2. DIP-Schalter S2/1 auf ON stellen
3. Reset-Taster drücken
4. gelbe LED SI 02 blitzt
5. Datentransfer durch Drücken der Schaltfläche "Programmieren" im >SEI-Setup<
starten
Datentransfer beenden
1. DIP-Schalter S2/1 auf OFF stellen
2. Steckbrücke J1 "Programme" entfernen
3. Reset-Taster drücken
Startet die Datenübertragung
Service-PC ⇔ Interface
Einstellung der Schnittstellenparameter
für die Programmierung
