MODUŁOWE CENTRALE KLIMATYZACYJNE EVO-S, EVO-H
DOKUMENTACJA TECHNICZNO-RUCHOWA

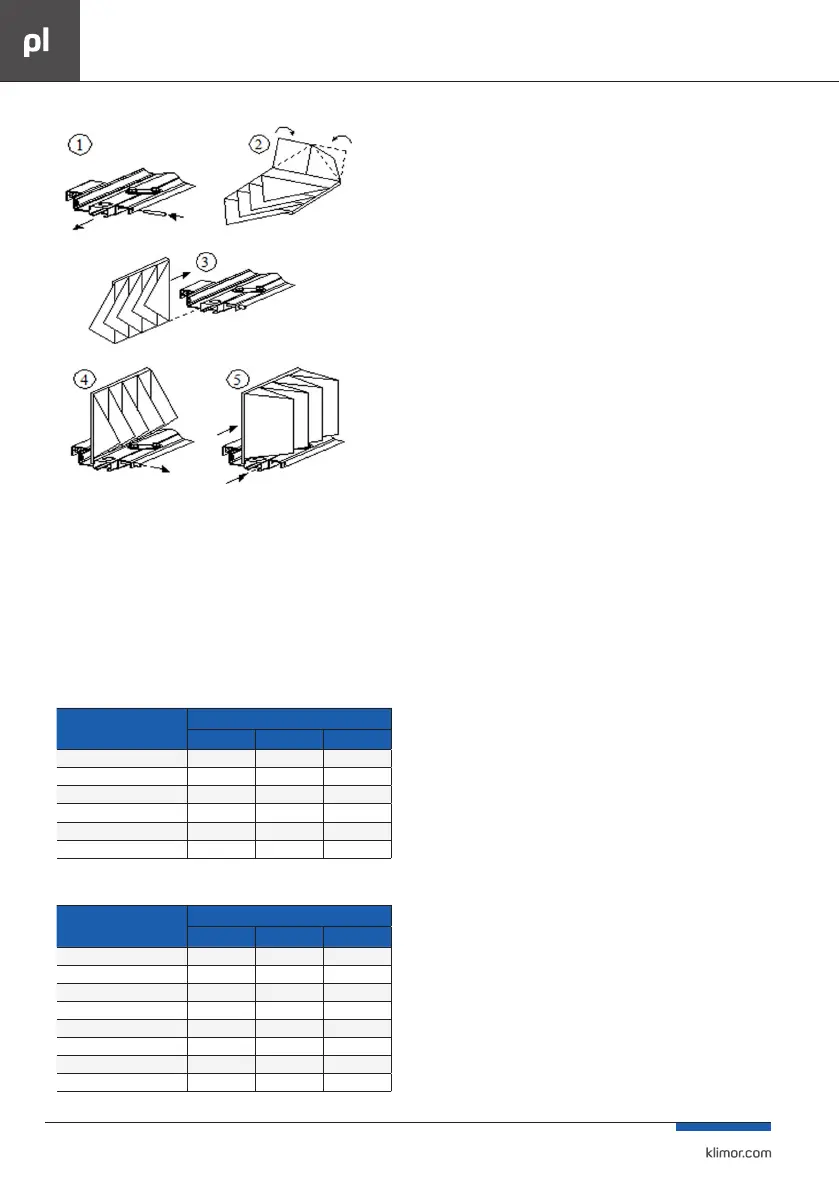

Rys. Nr 42 Montaż ltra klasy F7/F9 kieszeniowego i minipleat
4.3 Filtry elektrostatyczne EF
Jako elementy ltracyjne wyższej klasy oczyszczania mogą
być stosowane ltry elektrostatyczne EF.
Skuteczność i klasa ltracji zależy od prędkości powietrza
przepływającego w oknie ltrów. Możliwe do osiągnięcia
klasy ltracji wg Tab. Nr 17. Zostały one podane wg efek-
tywności oczyszczania powietrza zawartej w normie ISO
16890
Tab. Nr 17 Klasy ltra elektrostatycznego aktywnego w zależności od prędkości powietrza
w oknie ltra
Prędkość w oknie
efektywność oczyszczania wg ISO 16890
ePM 1 ePM 2,5 ePM 10
1,4 95% 96% 96%
2 90% 91% 94%
2,4 85% 88% 92%
2,8 80% 83% 91%
3,1 75% 80% 89%
3,4 70% 75% 87%
Tab. Nr 17a Klasy ltra elektrostatycznego aktywno-pasywnego w zależności od prędkości
powietrza w oknie ltra
Prędkość w oknie
efektywność oczyszczania wg ISO 16890
ePM 1 ePM 2,5 ePM 10
2,1 95% 98% 99%
2,6 90% 95% 97%
2,9 86% 92% 96%
3,2 81% 87% 93%
3,5 76% 82% 90%
3,7 71% 77% 88%
3,9 66% 72% 85%
4 63% 69% 83%
Filtry elektrostatyczne składają się z dwóch głównych
elementów:
• modułów ltracyjnych
• modułu elektronicznego wytwarzającego prąd o wyso-
kim napięciu i bardzo niskim natężeniu.
Dopuszczalne warunki pracy ltrów elektrostatycznych:
• temperatura przepływającego powietrza poniżej 70°C
• wilgotność względna przepływającego powietrza
wgranicach 15%÷98%
• wielkość zatrzymywanych cząstek 0,01÷50 mikronów
• przed ltrem elektrostatycznym wymagane jest zainsta-
lowanie ltra wstępnego klasy min. G4/ISO COARSE 60%
• brak składników wybuchowych w ltrowanym powietrzu
• brak składników powodujących korozję aluminium
W ltrach elektrostatycznych wkłady nie wymagają wy-
miany tylko są czyszczone. Opis czynności na kolejnych
stronach.
Filtry EF wymagają dla generatorów zasilania 230V/50Hz.
W przypadku centrali z fabryczną automatyką, to zasila-
nie jest od niej niezależne.
4.3.1 Podłączenie ltrów elektrostatycznych aktywnych
Do zasilania ltrów elektrostatycznych służy generator prą-
du stałego o napięciu wyjściowym 4000V i wydajności prą-
dowej 3,5mA w obudowie IP56.
Anody ltrów zasilane są elektrodą (+) (plus), a katodę sta-
nowi obudowa ltrów zasilana (-) minusem, który należy
podłączyć, jako uziemienie centrali.
Uziemienie zamontować w podłodze centrali w pobliżu
prowadnic ltrów.
Jeden generator może obsłużyć do 8 sekcji ltrujących, czyli
np. jeden ltr 1200 lub dwa ltry 600.
Generator zasilany jest napięciem jednofazowym 230V/50Hz.
Moc wymagana dla jednego generatora wynosi 36W.
Wymiary generatora: 310 x 230 x 125mm.
