MODUŁOWE CENTRALE KLIMATYZACYJNE EVO-S, EVO-H
DOKUMENTACJA TECHNICZNO-RUCHOWA
10. CENTRALE KLIMOR EVO W WYKONANIU
ZEWNĘTRZNYM
Centrale KLIMOR EVO mogą być przystosowane do pracy
wwarunkach zewnętrznych. Poniżej wyspecykowano róż-
nice wykonania central w wersji dachowej w stosunku do
wykonania standardowego:
a) Obudowa
Wszystkie szczeliny pomiędzy panelami zamontowanymi
na stałe typu osłony, a szkieletem aluminiowym, są wypeł-
nione masą uszczelniającą.
b) Czerpnia/Wyrzutnia powietrza
Czerpnia/Wyrzutnia powietrza, wykonana jest jako kształt-
ka wentylacyjna z kierownicami i siatką. Jej rolą jest zasło-
nienie wlotu/wylotu powietrza przed deszczem, wiatrem
iwiększymi jak 10×10mm ciałami stałymi. Jest przykręcana
do przepustnicy lub do prolu centrali. Montaż na ścianie
czołowej lub innej (np. bocznej) po wyposażeniu centrali
w sekcję pustą. W tym przypadku sekcja wyposażona jest
w tacę ociekową do zbierania wody deszczowej.
Dla zlicowanych ściaan wlotu i wylotu powietrza, jeżeli wy-
rzutnia znajduje się powyżej czerpni, należy zastosować
dodatkowe elementy wentylacyjne (prostki lub kolana) na
jednym z ciągów powietrza, aby zlikwidować ewentualne
możliwości oddziaływania obu strumieni powietrza.
c) Przepustnice
Przepustnice odcinające montowane są na zewnątrz cen-
trali. Takie umiejscowienie jest możliwe przez schowanie
napędu łopatek w podwójnym prolu aluminiowym. Si-
łowniki przepustnic są osłonięte przysłoną, ale wymagane
jest zastosowanie siłowników o podwyższonym stopniu
ochrony min. IP54.
d) Wymienniki
Wymienniki wodne (nagrzewnice) wyposażone są w zabez-
pieczenia przed zamarzaniem przez termostat przeciw-za-
mrożeniowy na powietrzu (występuje tylko z dostarczona
kompletną automatyką). Króćce kolektorów nagrzewnic,
mogą być wyprowadzone wewnątrz centrali w sposób
umożliwiający montaż rurociągów, zasilającego i powrot-
nego, przez strop w przestrzeni pomiędzy ramą centrali lub
do wnętrza. Jest również możliwość montażu węzła regula-
cyjnego wymiennika w dodatkowej sekcji.
e) Zadaszenie
Każdy zestaw posiada zadaszenie wykonane z blachy gal-
wanizowanej lub powlekanej, montowanej do prolu.
Komplet elementów zadaszenia, dostarczany jest na osob-
nej palecie.
Montaż zadaszenia odbywa się po posadowieniu centrali na
miejscu przeznaczenia.
Połacie dachu są odpowiednio oznaczone, aby ułatwić
montaż.

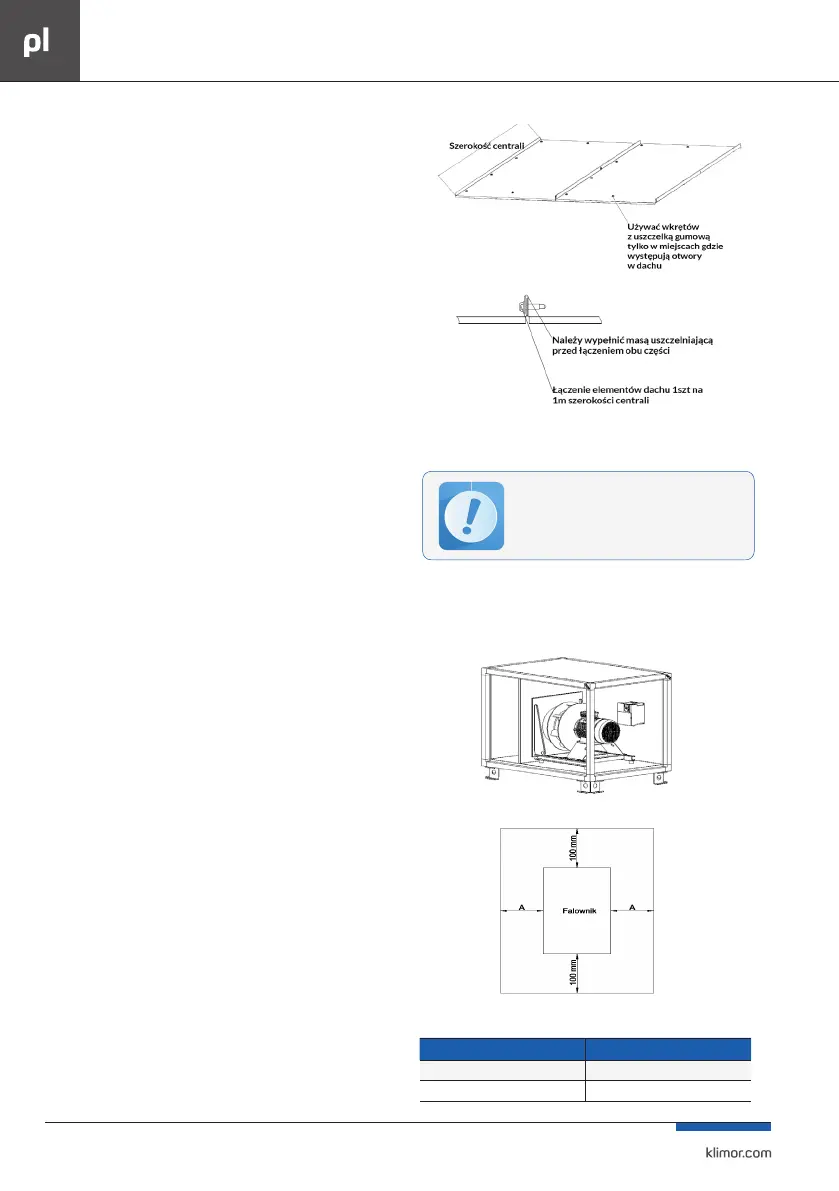

Rys.Nr 83 Montaż zadaszenia centrali
Rys. Nr 84 Łączenie części zadaszenia
f) Automatyka
Dostarczana automatyka może być w wykonaniu zewnętrz-
nym lub wewnętrznym. Rozdzielnica automatyki zewnętrz-
nej o IP65 jest wyposażona w grzałkę i termostat. Falowniki
do montażu wewnątrz centrali w sekcji wentylatorowej lub
w wersji do montażu w rozdzielnicy.
Rys. Nr 85 Preferowane miejsce montażu falownika w bloku wentylatora
Rys. Nr 86 Wolne przestrzenie wymagane przez falowniki
Tab. Nr 32 Wolne przestrzenie wymagane przez falowniki
Typ falownika Min. wolna odległość A [mm]
Montaż wewnątrz centrali dachowej 50
Montaż na zewnątrz centrali wewnętrznej 0
Przy montażu zadaszenia centrali nie można
bezpośrednio po nim chodzić.
