54
MODUŁOWE CENTRALE KLIMATYZACYJNE EVO-S, EVO-H
DOKUMENTACJA TECHNICZNO-RUCHOWA
11.7 Dławnice kablowe
Dławnice kablowe montowane są tylko na silnikach elek-
trycznych. Dławnice do podłączenia silników i oświetlenia
montowane na obudowie (szkielecie) tylko w przypadku
dostarczanej i montowanej automatyki. Dławnice mają za-
pewnić odpowiednią szczelność oraz klasę czystości wnętrza.
11.8 Materiały
Wszystkie materiały, z których wykonana jest centrala oraz
elementy wsadowe są odporne na powszechnie stosowane
środki dezynfekcyjne.
11.9 Dodatkowe elementy konstrukcyjne
Montaż ceownika maskującego
Po zamontowaniu łączników bloków wewnątrz centrali na-
leży zamontować ceowniki maskujące i doszczelnić je masą
uszczelniającą.

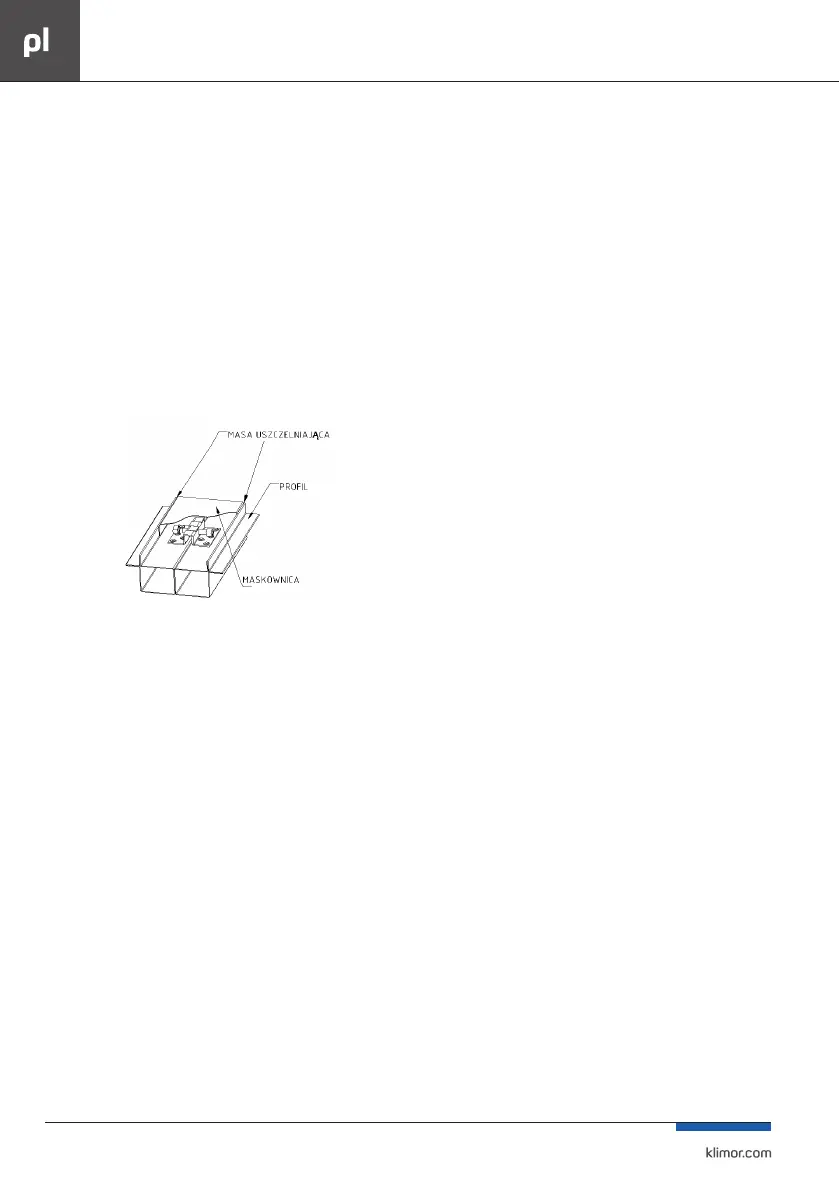

Rys. Nr 91 Ceownik maskujący miejsce łączenia bloków centrali
11.10 Wytyczne projektowe i wykonawcze związane z DIN 1946-4
Wytyczne projektowe i wykonawcze związane z wykona-
niem higienicznym instalacji powietrznej i innych urządzeń
powiązanych. Zgodność projektowania i realizacji z normą
DIN 1946-4.
Ze względu na wykonanie technologiczne central klimaty-
zacyjnych i wentylacyjnych w wersji higienicznej zgodnej
z normą DIN 1946-4, poniżej zostały przedstawione wytycz-
ne projektowania i wykonywania instalacji klimatyzacyj-
nych i wentylacyjnych, tak, aby utrzymać wysoki standard
higieniczny całej instalacji. Pełny opis wymagań można zna-
leźć w normie DIN 1946-4
wszystkie elementy i urządzenia wchodzące w skład insta-
lacji powinny być łatwe do czyszczenia i serwisowania,
zastosowane materiały, które mają kontakt z przepływają-
cym powietrzem, nie mogą emitować substancji szkodli-
wych dla zdrowia, włókien i zapachów, ani nie mogą two-
rzyć warunków dla rozwoju mikroorganizmów,
wszystkie elementy instalacji powietrznych muszą być
odpowiednio zabezpieczone do czasu rozruchu instalacji,
aby zachowały standard higieniczny,
na kanałach powietrznych należy przewidzieć wy-
starczającą ilość wyczystek i otworów rewizyjnych
o odpowiednich wymiarach lub przewidzieć możliwość
demontażu odcinka,
wszystkie znaczące elementy instalacji powietrznych mu-
szą być odpowiednio oznakowane lub opisane,
wymagane jest usytuowanie czerpni powietrza 3m nad
poziomem gruntu i tej odległości od innych przegród
pionowych. Zaleca się unikanie projektowania czerp-
ni w pobliżu wyrzutni powietrza, chłodni kominowych,
źródeł zapachów lub emitorów szkodliwych gazów,
a także ulic, parkingów i miejsc o zewnętrznym obciążeniu
termicznym.
projektowane kanały powietrzne muszą być wykonane
z materiałów mechanicznie wytrzymałych, niegnijących
iniepalnych, odpornych na ścieranie i korozję,
połączenia kanałów i kształtek powietrznych muszą być
wykonane bez żadnych uskoków, szczelin, a elementy
złączne nie mogą znajdować się w strumieniu powietrza,
masy uszczelniające i uszczelki muszą posiadać atesty hi-
gieniczne,
odcinki instalacji przeznaczone do czyszczenia na mokro,
powinny być zaprojektowane i wykonane ze spadkiem,
kanał powietrzny pomiędzy czerpnią, a urządzeniem wen-
tylacyjnym powinien być jak najkrótszy i mieć możliwość
czyszczenia,
instalacja powietrzna do pomieszczeń I klasy czystości
powinna być jak najkrótsza, a urządzenie klimatyzacyjne
powinno być zlokalizowane jak najbliżej obsługiwanych
pomieszczeń,
zastosowane na instalacji przepustnice muszą posiadać co
najmniej 2 klasę szczelności,
przepustnice z 4 klasą szczelności należy stosować na
instalacjach, które obsługują pomieszczenia o różnych
klasach czystości oraz na granicy obszarów tej samej
klasy czystości w przypadku konieczności zamykania czę-
ści instalacji (np. do wymiany ltrów w nawiewnikach), gdy
zabronione jest wyłączanie całej instalacji,
na instalacjach wywiewnych należy instalować krat-
ki wywiewne higieniczne wyposażone w plafoniery
z oczkami maks.0,8mm, które są demontowalne i przy-
stosowana do mycia. Odprowadzenie powietrza nale-
ży zaprojektować w ilości 80% odprowadzenia dolne
i 20% odprowadzenia górne.
na wylotach instalacji nawiewnych do pomieszczeń
I klasy czystości należy stosować urządzenia z nawiewem
laminarnym,
w zależności od uznania miejscowego Sanepidu dopusz-
cza się zastosowanie urządzeń wykorzystujących recyrku-
lację powietrza,
elementy nawiewne i wywiewne muszą posiadać aktualne
atesty higieniczne.
Po wykonaniu montażu instalacji wentylacyjnej lub klima-
tyzacyjnej, należy przeprowadzić niezbędne próby regula-
cyjne, odbiorowe i walidacyjne. Badanie szczelności i inte-
gralności ltrów w nawiewnikach powinna przeprowadzić
rma posiadająca odpowiednie oprzyrządowanie oraz
uprawnienia. Po próbach powinny się być wystawione od-
powiednie protokoły i dokumentacja zdawcza.
Serwisant jest zobowiązany na zawieszce lub naklejanej
karcie w sposób widoczny w pobliżu tabliczki znamion-
owej do dokumentowania: dnia ostatniej wymiany ltra,
