1 - króciec montażowy podłączany do (+) manometru; przejście
do komory ssawnej wentylatora
2 - króciec montażowy podłączny do (-) manometru; połczenie
z dyszą wentylatora
Na podstawie zmierzonej różnicy ciśnień oraz poniższe-
go wzoru można obliczyć aktualny przepływ powietrza
(dla temperatury powietrza wynoszącej 20°C).
W przypadku zespołów wielowentylatorowych, króciec
podłączony jest do jednego z wentylatorów.
Qv=n
w
k√(Δp
w
)
Qv - wydatek powietrza [m
3
/h]
n
w
- liczba wentylatorów w zestawie
k - współczynnik charakterystyczny dla dyszy wentylatora
p
w
- spadek ciśnienia stat. na dyszy wentylatora [Pa]

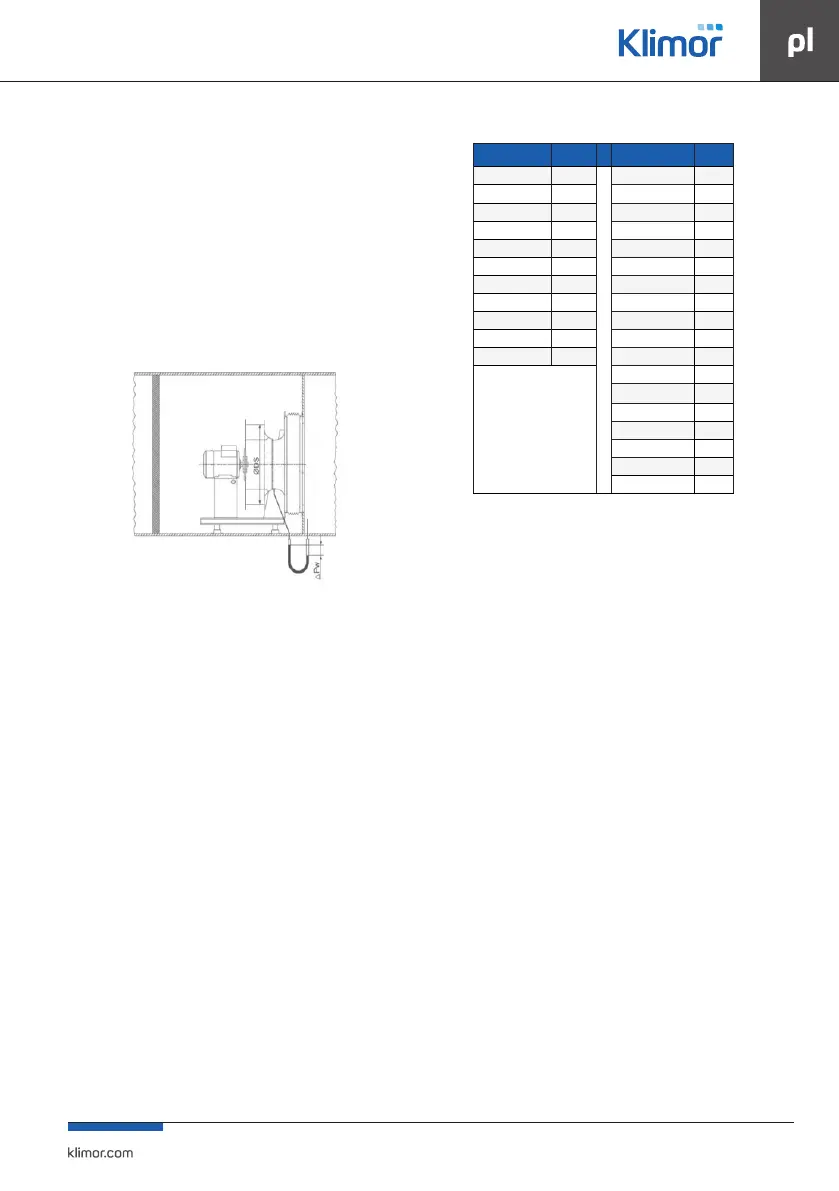

Rys. Nr 72 Schemat pomiaru różnicy ciśnień na kryzie wentylatora
Tab. Nr 20 Współczynniki k dla dysz wentylatorów ZIEHL-ABEGG oraz EBM-PAPST
Typ wentylatora k faktor Typ wentylatora k faktor
RH22C 47 R3G250RR01-H1 68
RH25C 60 R3G280-PR04-I1 77
RH28C 75 R3G310-AX54-21 116
RH31C 95 R3G355-AY43-21 148
RH35C 121 R3G400-PI92-01 188
RH40C 154 R3G450-PB24-01 240
RH45C 197 R3G500-PB33-01 281
RH50C 252 K3G630-PW04-01 438
RH56C 308 K3G710-PW06-01 545
RH63C 381 R3G250-PR17-I1 76
RH71C 490 R3G280-PS10-J1 77
R3G310-BB49-01 116
R3G355-PI93-01 148
R3G355-BC92-01 148
R3G400-AQ23-68 188
GR25C-6ID.BD.CR 60
GR31C-ZID.DC.CR 95
GR35C-ZID.DC.CR 121
4.10 Lampy UVC-S
Zadaniem lamp UVC-S jest naświetlanie powierzchni wy-
branych elementów konstrukcyjnych i urządzeń, zainstalo-
wanych wewnątrz central.
Stosuje się je w sekcjach chłodnic oraz ltracji, w celu na-
świetlania:
• powierzchni lamel chłodnic od strony wylotu powietrza
oraz częściowo tacy do odprowadzania skroplin,
• powierzchni wlotowej ltrów (część brudna).
Ochronę mikrobójczą zapewnia się poprzez zastosowanie
wysokowydajnych promienników wytwarzających w wid-
mie światła, falę UVC o długości około 254 nm. Oprawy
promienników wyposażone są w odbłyśniki kierunkujące
światło odbite, co wpływa na zintensykowanie ich działa-
nia. Oprawy lamp zapewniają stopień ochrony IP55.
Większość bakterii, pleśni oraz wirusów zostaje zdeaktywo-
wana pod wpływem długotrwałego działania promieniami
światła UVC. Znacznie ogranicza się w ten sposób tworzenie
biolmu na ich powierzchniach, co powoduje skrócenie
procesu mycia chemicznego
Okna inspekcyjne są wyposażone dodatkowo w ltr prze-
ciwko przedostawaniu się szkodliwego dla oczu i skóry
światła UVC. Pomimo zastosowanego ltra, nie zaleca się
jednak długotrwałego obserwowania przestrzeni wewnątrz
sekcji z UVC.
4.10.1 Podłączenie lamp UVC-S
Lampy UVC-S należy podłączyć elektrycznie wg schematu.
Lampy zasila się napięciem jednofazowym 230V / 50 Hz.
Uwaga:
Wszystkie elementy narażone na naświetlanie od lamp
UVC muszą być wykonane z materiałów odpornych na
starzenie od promieniowania UVC
4.10.2 Obsługa lamp UVC-S
Należy cyklicznie sprawdzać stan zabrudzenia lamp.
Utrzymanie czystości jest ważne, ponieważ jej działanie
bakteriobójcze może nie być wystarczające do przeprowa-
dzenia zabiegu dezynfekcji.
Jeżeli świetlówka lampy UVC lub powierzchnia oprawy
lampy odbijającej światło, ulegnie zabrudzeniu, należy ją
wyczyść czystą szmatką nasączoną alkoholem, unikając do-
tykania dłońmi szklanych części.
Łączny czas pracy lamp UVC-S jest zliczany przez system
automatyki. Po przepracowaniu odpowiedniej ilości godzin
pojawi się informacja o konieczności ich wymiany – wyświe-
tli sygnał alarmu.
Światło UVC do sterylizacji nie jest widoczne dla ludzkiego
wzroku, dlatego poprzez obserwację nie można stwierdzić
poprawności jej działania.
