W przypadku gdy mimo zastosowania trawersu i rur do pod-
noszenia centrali pasy dalej dotykają jej górnej krawędzi na-
leży zastosować kątowniki transportowe Rys. Nr 14.
Dla central nawiewno-wywiewnych rozdzielonych, część
górną zestawu podnosi się za dodatkowe uchwyty przy-
kręcone do dolnej części szkieletu (Rys. Nr 11, Rys. Nr 12,
Rys. Nr 13). W uchwytach są otwory na zamocowanie haków
i pasów. Do każdej górnej części centrali jest dostarczony
zestaw mocowań z informacją o sposobie ich montażu. Po
umiejscowieniu centrali, należy śruby wkręcić w nitonakręt-
ki, aby zachować szczelność prolu.
Podczas transportu poziomego, zestaw centrali musi być tak
umocowany, żeby przy gwałtownym ruchu się nie przesunął.
Centrale na czas transportu zabezpieczone są folią polie-
tylenową, którą należy niezwłocznie zdjąć po umieszcze-
niu urządzeń w zamkniętym pomieszczeniu. Pozostawienie
zafoliowanych urządzeń na zewnątrz, może spowodować
pogorszenie się jakości powierzchni blach galwanizowa-
nych (tzw. biel cynkowa), co skutkuje utratą gwarancji.
Urządzenia należy magazynować w pomieszczeniach kry-
tych i zamkniętych.
Centrale powinny być zabezpieczone przed dostępem osób
niepowołanych.
Urządzenia należy składować na równym podłożu, co zapo-
biega przekoszeniu się konstrukcji i w konsekwencji rozsz-
czelnieniu central.
3.2 Załadunek i transport wymiennika obrotowego
Dopuszcza się transport wymiennika obrotowego na samo-
chodzie w pozycji leżącej lub na boku. W przypadku trans-
portu wymiennika na boku należy użyć do podnoszenia
uchwytu Rys. Nr 15 i podnieść według Rys. Nr 16.
Transport pionowy w ymiennika należy w ykonywać wyłącznie
w pozycji jego normalnej pracy za pomocą wózka widłowe-
go lub dźwigu z dotrzymaniem równomiernego napięcia
lin i nie przekoszeniem obudowy wymiennika obrotowego.
Przekoszenie obudowy wymiennika obrotowego lub posa-
dowienie go na niewypoziomowanej podstawie może do-
prowadzić do jego uszkodzenia i nieprawidłowej pracy.

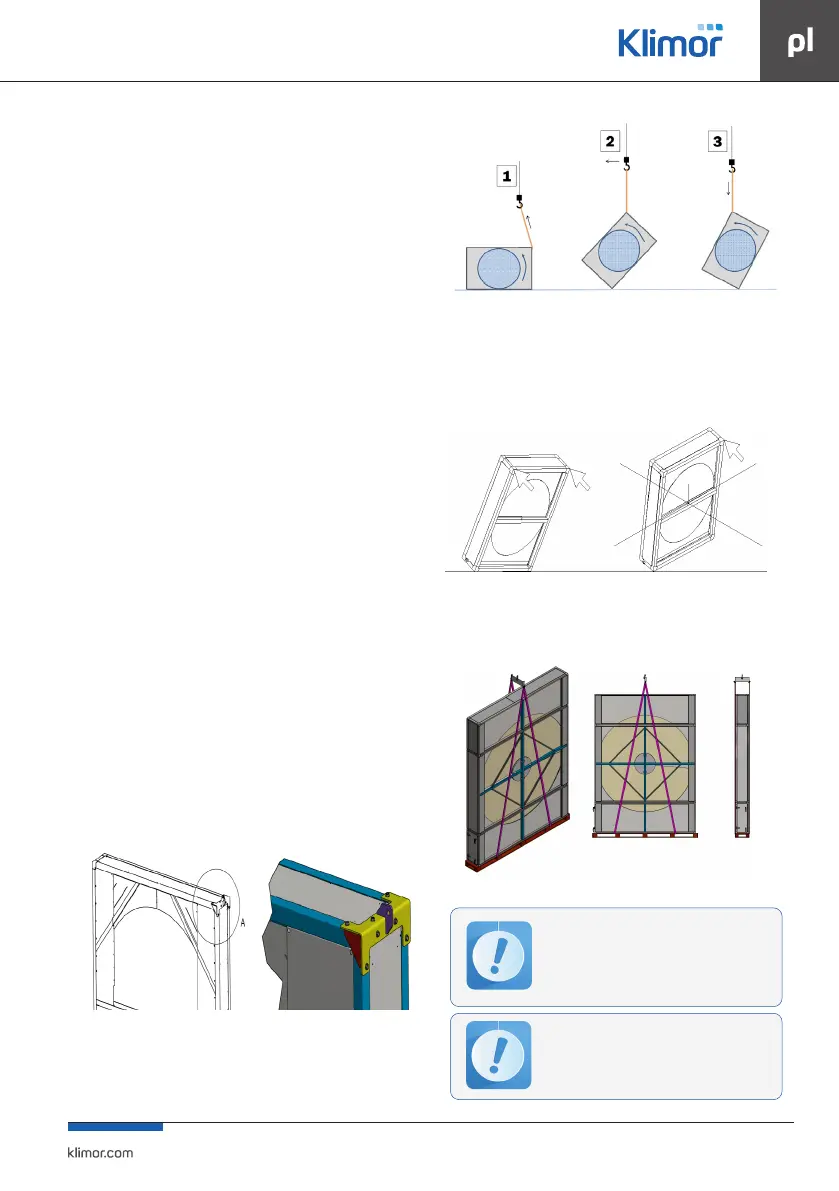

Rys. Nr 15 Uchwyt do podnoszenia wymiennika transportowanego w pozycji na boku
Rys. Nr 16 Sposób podnoszenia wymiennika transportowanego w pozycji na boku
W przypadku wymiennika obrotowego leżącego w czasie
transportu podnoszenie do pozycji jego pracy należy wyko-
nywać równomiernie trzymając za krawędzie boczne obudo-
wy, aby nie dopuścić do przekoszenia obudowy wymiennika
Rys. Nr 17).
Rys. Nr 17 Prawidłowy i nieprawidłowy sposób podnoszenia wymiennika obrotowego
Sposób mocowania wymiennika obrotowego do transportu
pionowego przedstawia Rys. Nr 18.
Rys. Nr 18 Transport pionowy wymiennika obrotowego
Wszelkie uszkodzenia wynikające z niewła-
ściwego sposobu transportu i rozładunku
oraz przechowywania nie są objęte gwarancją
i roszczenia z tego tytułu nie będą rozpatry-
wane przez Klimor.
W przypadku sekcji dzielonych wymiennika
RR obowiązuje dodatkowa instrukcja monta-
żu, zawarta w pliku OMM-KL-RR-ASM-GUILS
