MODUŁOWE CENTRALE KLIMATYZACYJNE EVO-S, EVO-H
DOKUMENTACJA TECHNICZNO-RUCHOWA

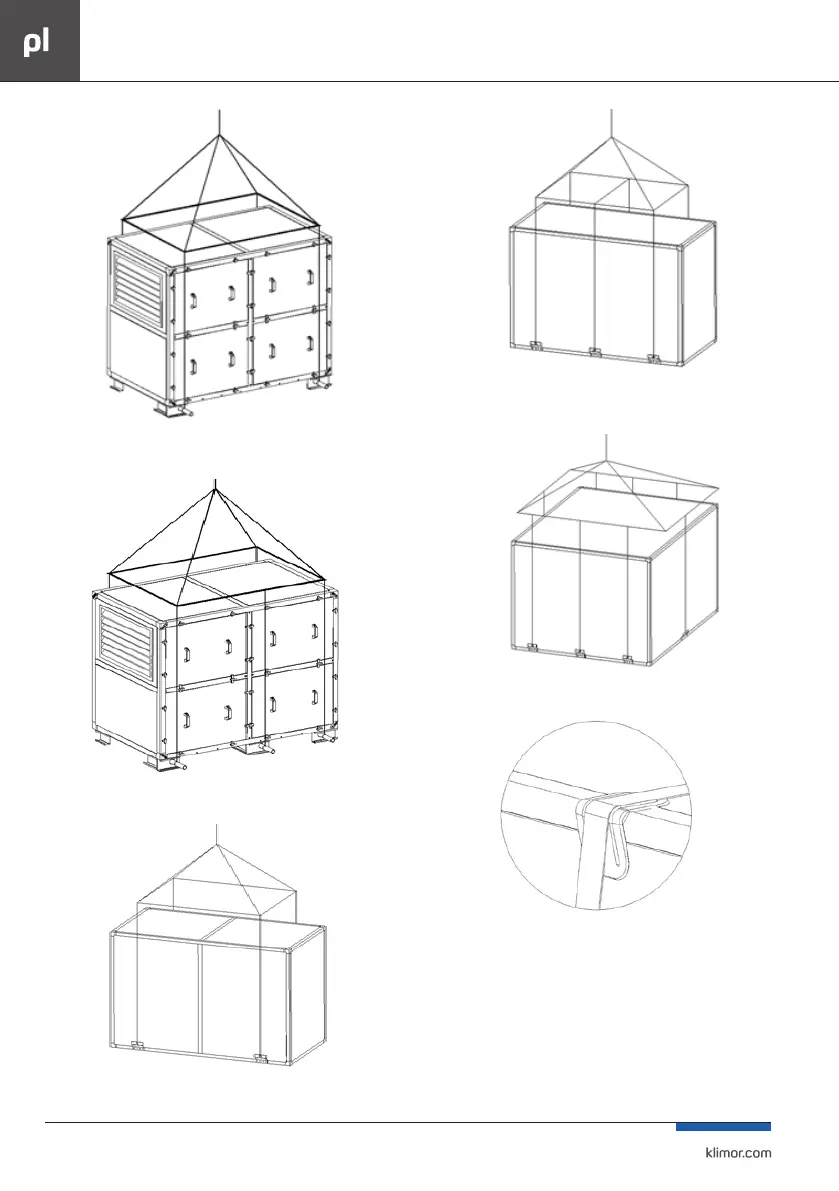

Rys. Nr 9 Zabezpieczenie centrali podczas transportu pionowego
w przypadku naroży fundamentowych na końcach bloku
Rys. Nr 10 Zabezpieczenie centrali podczas transportu pionowego
w przypadku naroży fundamentowych na środku bloku
Rys. Nr 11 Zabezpieczenie central bez ramy
Rys. Nr 12 Zabezpieczenie central bez ramy w przypadku dodatkowego mocowania
w środku bloku
Rys. Nr 13 Zabezpieczenie central bez ramy w przypadku dodatkowego mocowania w
środku bloku i po szerokości centrali
Rys. Nr 14 Zabezpieczenie centrali kątownikiem transportowym
W ramie centrali oraz w narożach fundamentowych, wyko-
nane są otwory Ø50 na przeprowadzenie rury trawersowej
DN40 lub zaczepienie hakami i podniesienie na pasach.
W przypadku central wielkości 0050, 0060, 0070, 0090, 0001
i 0021 do podnoszenia należy wykorzystać punkt mocowa-
nia na szerokości centrali według Rys. Nr 8.
