11. DODATKOWE ZALECENIA ORAZ INFORMA-
CJE DOTYCZĄCE CENTRAL W WYKONANIU
HIGIENICZNYM (KLIMOR EVO-H)
Centrale w wykonaniu higienicznym KLIMOR EVO-H są zbudo-
wane na bazie central KLIMOR EVO-S z uwzględnieniem zaleceń
zawartych w normie DIN 1946-4. Poniżej przedstawiono różnice
w konstrukcji oraz technologii wykonania pomiędzy centralą
KLIMOR EVO-S i KLIMOR EVO-H.
11.1 Oświetlenie bloków
Centrale higieniczne są wyposażone w oświetlenie typu LED
w następujących sekcjach: ltrów (wstępnego i wtórnego);
chłodnicy, wentylatora; odzysku ciepła (wymiennik krzyżowy
imedium pośredniczące) oraz recyrkulacji.

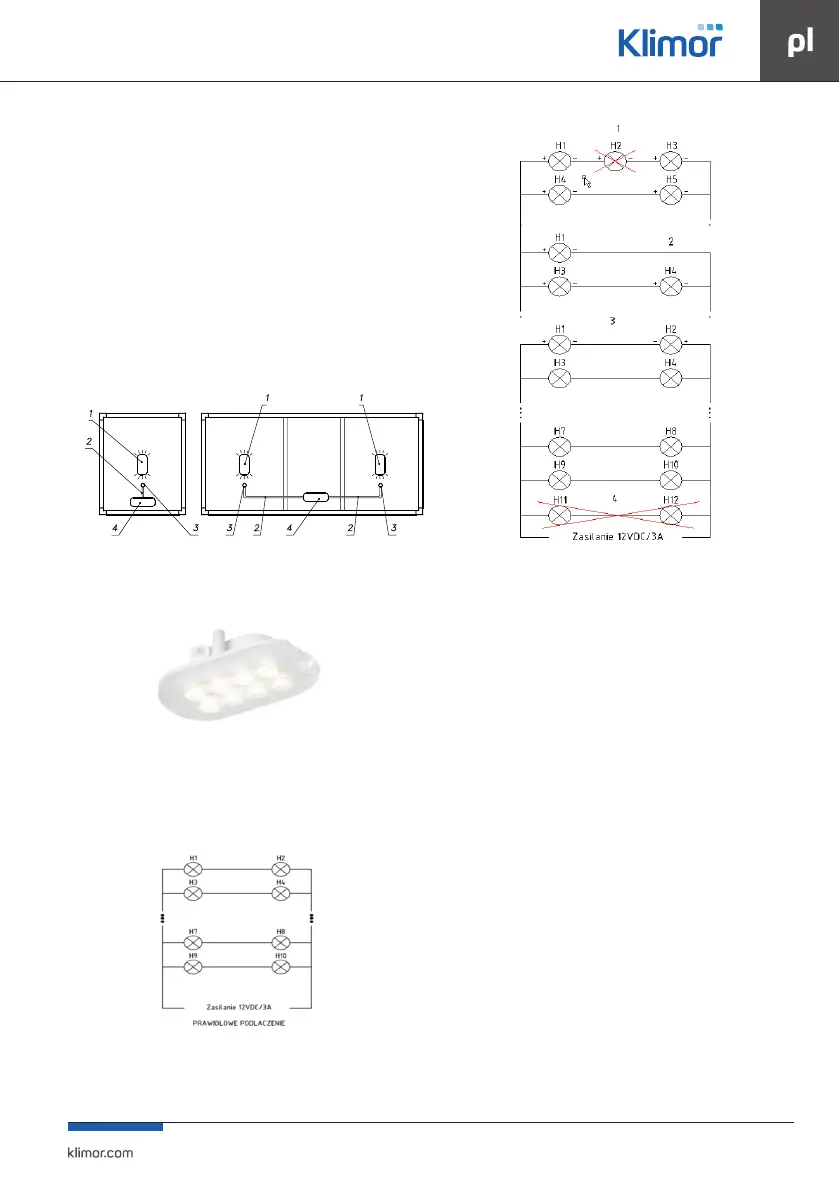

Rys. Nr 87 Oświetlenie central KLIMOR EVO-H
Spis elementów:
1. Lampa 2. Przewód YDY
3. Dławica 4. Puszka przyłączeniowa
Rys. Nr 88 Lampa LED
Wykonawca automatyki musi uwzględniać podłączenie
oświetlenia w układzie sterowania.
Rys. Nr 89 Lampy LED - prawidłowe połączenie
Rys. Nr 90 Lampy LED - nieprawidłowe połączenia
1 - za dużo lamp w gałęzi 2 - brak lampy 3 - zła polaryzacja 4 - za dużo gałęzi
Oprawy LED o napięciu zasilania 6V DC współpracują z de-
dykowanym zasilaczem o parametrach 12V DC/3A, dla-tego
należy bezwzględnie łączyć dwie oprawy szeregowo i na-
stępnie takie zestawy łączyć równolegle zgodnie z załączo-
nym schematem
11.2 Bulaje inspekcyjne
Bulaje inspekcyjne Ø200 występują w pokrywach
(drzwiach) serwisowych w sekcjach, w których zainstalowa-
no oświetlenie. Umożliwiają one, bez wyłączania centrali,
ocenę stopnia zabrudzenia centrali i jej wyposażenia oraz
obserwację pracy poszczególnych elementów centrali.
11.3 Obudowa wentylatora
Obudowa wentylatora „plug-fan” jest otwarta i łatwa
w utrzymaniu czystości.
11.4 Materiały ltracyjne
Materiały1-szego i 2-giego stopnia są niehigroskopijne
z atestami obowiązującymi dla służby zdrowia (klasa oczysz-
czania jest narzucona przez projektanta).
11.5 Odkraplacze
Łopatki odkraplaczy wymienników wykonane są z tworzywa.
11.6 Odpływy z tac
Wszystkie odpływy z tac wyposażone są w syfony z tworzy-
wa sztucznego, opisane w rozdziale 3.5.3. Należy przewi-
dzieć odpowiednią wysokość fundamentu dla zamontowa-
nia i podłączenia syfonu dla wyższych ciśnień.
