MODUŁOWE CENTRALE KLIMATYZACYJNE EVO-S, EVO-H
DOKUMENTACJA TECHNICZNO-RUCHOWA
3.3 Transport sekcji odzysku CPR_WALL
Sekcje pojedyncze 5800, 8800, 0010, 5010, 5310, 4410,
5610, 0020, 5320 oraz sekcje podwójne 0230, 0530 należy
transportować wyłącznie w pozycji ich normalnej pracy za
pomocą wózka widłowego lub dźwigu z dotrzymaniem
równomiernego napięcia lin.
Ze względu na rozmiary sekcje z ramą transportową 0120,
0720, 0930, 0040, 0050, 0060 należy przetransportowywać
na ramie pionowej centrali. Ładowanie na środek transportu
oraz rozładowywanie powinno odbywać się przy pomocy
dźwigu
Obracanie sekcji CPR wall do pozycji transportowej oraz
zpowrotem do pozycji pracy należy wykonać równomiernie,
trzymając za uchwyty które zamocowane są na krawędziach
bocznych sekcji, aby nie dopuścić do przekoszenia sekcji.

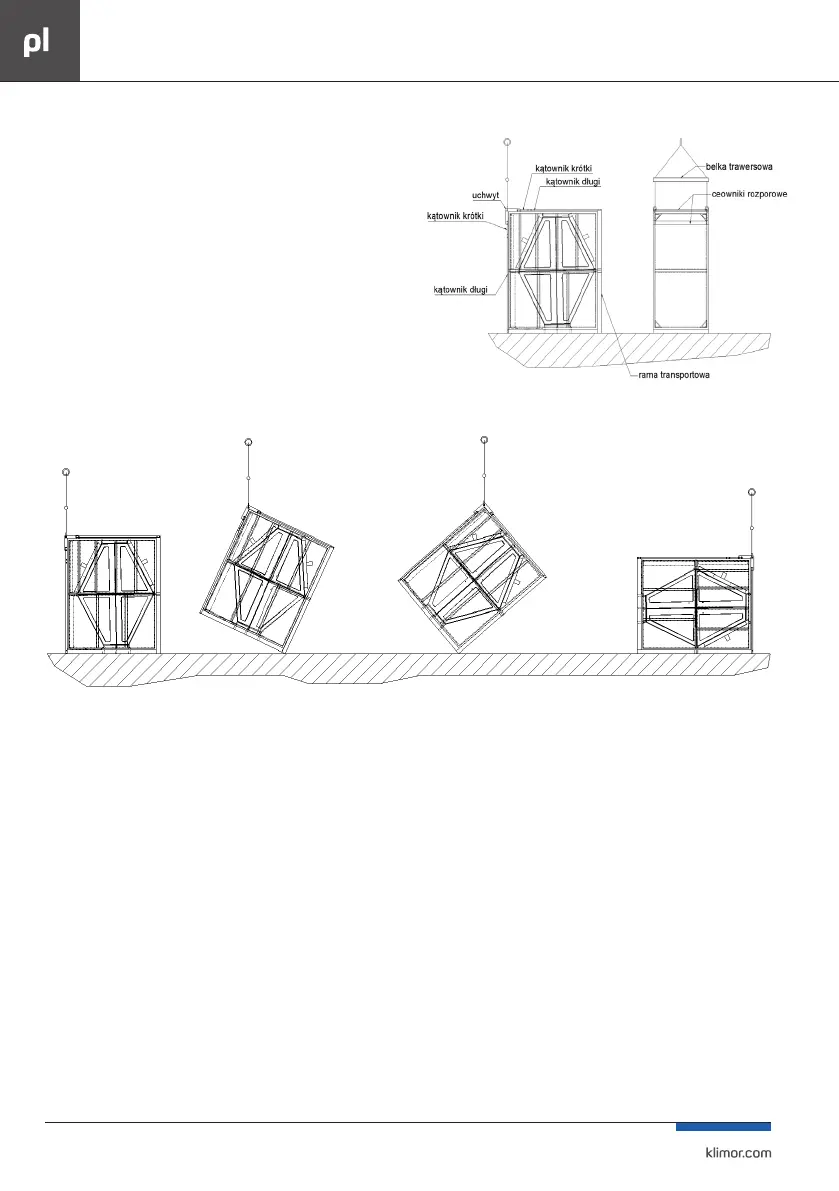

Rys. Nr 20 Schemat prawidłowego obracania sekcji z ramą transportową
Przed obróceniem sekcji należy wyciągnąć odkraplacz. Od-
kraplacz na czas transportu sekcji na ramie transporto-wej
nie powinien znajdować się wewnątrz urządzenia. Schemat
prawidłowego obracania sekcji CPR wall na ramę transpor-
tową przedstawia Rys. Nr 20. Po przetransportowaniu sek-
cji CPR wall do miejsca docelowego pracy urządzenia, ramę
transportową oraz elementy uchwytu do obracania należy
odkręcić po obróceniu sekcji do pozycji pracy.
3.4 Montaż central
Centrale należy montować w pomieszczeniach krytych i za-
mkniętych (wyjątek stanowią centrale w wersji dachowej),
spełniających wymagania wynikające z ogólnych przepisów
BHP. Powinny być to wydzielone i zamknięte pomieszczenia,
niedostępne dla osób postronnych, posiadające wentyla-
cję zapewniającą min. jedną wymianę powietrza na godzinę.
Ponadto pomieszczenia powinny być wolne od zanieczysz-
czeń chemicznych, dymu i kurzu, a temperatura wewnętrz-
na w warunkach zimowych, nie niższa od +5˚C, zaś w lecie
nie wyższa od +40˚C. Wilgotność powietrza nie powinna
przekraczać 60%.
Rys. Nr 19 Zestaw do transportowania sekcji na ramie transportowej
Montaż central na wolnym powietrzu lub w pomieszczeniu
o niższej temperaturze, należy uzgodnić z Klimorem na eta-
pie projektowania i doboru wyposażenia.
