3.4.1 Rama centrali
Tab. Nr 6 Wymiary ram centrali
Wielkość
centrali
Rodzaj ramy
Maksymalny
rozstaw podpory
poprzecznej x**
Grubość
blachy
Wysokość
ramy*
5100, 3200,
5200, 0300,
3500
rama
ceownikowa
(opcjonalnie:
naroże funda-
mentowe)
1500 mm 2 mm
120 mm
0400, 2500,
0600, 8800,
5010
rama
ceownikowa
1500 mm 2 mm 120 mm
0700, 5800,
0010, 5310,
4410, 5610,
0020, 0120,
5320, 0720,
rama
ceownikowa
1500 mm 2,5 mm 120 mm
0230, 0530,
0930, 0040,
0050, 0060,
0070, 0090,
0001, 0021
rama
ceownikowa
1200 mm 2,5 mm 120 mm
*Wysokość ramy może ulec zmianie, jeżeli występuje wykona-
nie centrali, jako monoblok z odzyskiem ciepła PR, CPR lub RR
**Dla dłuższych sekcji stosowane są dodatkowe podpory
poprzeczne na środku wynikającym z wymiarów długości.

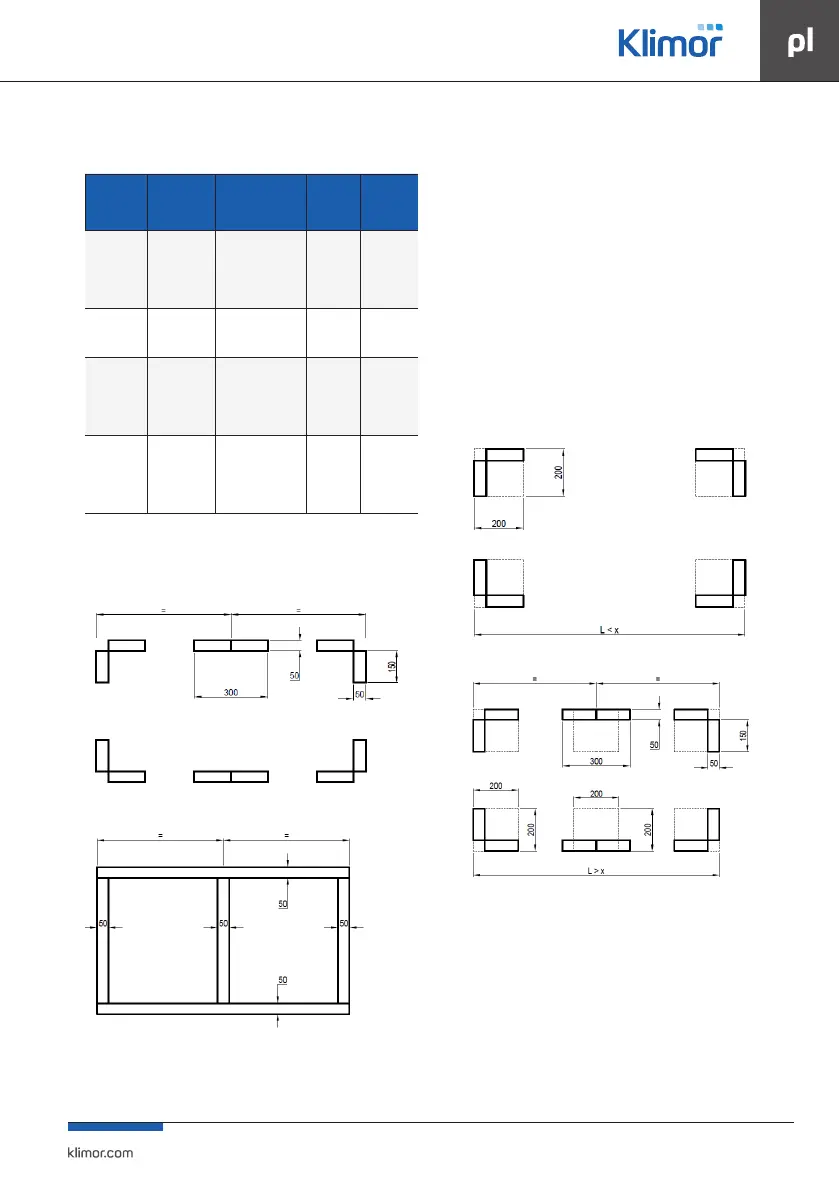

Rys. Nr 21 Rozstaw naroży fundamentowych central
Rys. Nr 22 Wymiary ramy z ceowników giętych
Wymiary oznaczone znakiem równości są równe. Maksy-
malna ich długość podana jest w tabeli powyżej. Dla bloku
wymiennika obrotowego podpory lub rama znajdują się
w obrysie ram lub podpór pozostałych bloków centrali (wy-
stąpić może wystawanie obudowy wymiennika obrotowe-
go poza obrys ramy lub podpór).
W przypadku posadowienia central:
Posadowienie central musi być zgodne z obrysem ramy
wraz z uwzględnieniem podparć poprzecznych zgodnych
z rysunkiem ramy. Wymiar x na rysunkach podany w Tab.
Nr 6. Dopuszcza się miejscowe podparcie monobloków
central pod warunkiem, że:
a) dla central (małe gdzie mogą wystąpić stopki) powierzch-
nia podparcia nie może być mniejsza niż 200x200 i usytu-
owana we wszystkich miejscach występowania tych ele-
mentów Rys. Nr 15, Rys. Nr 16.
Rys. Nr 23 Centrala na narożach fundamentowych
Rys. Nr 24 Centrala na narożach fundamentowych ze środkowym wzmocnieniem
b) dla central (małe gdzie mogą wystąpić stopki, ale są z ramą)
podparcie nie może być mniejsze niż 200x200mm i usytu-
owane na zewnętrznych końcach ramy oraz w środku jej dłu-
gości (w miejscu poprzeczki środkowej) Rys. Nr 25, Rys. Nr 26
