12
MODUŁOWE CENTRALE KLIMATYZACYJNE EVO-S, EVO-H
DOKUMENTACJA TECHNICZNO-RUCHOWA

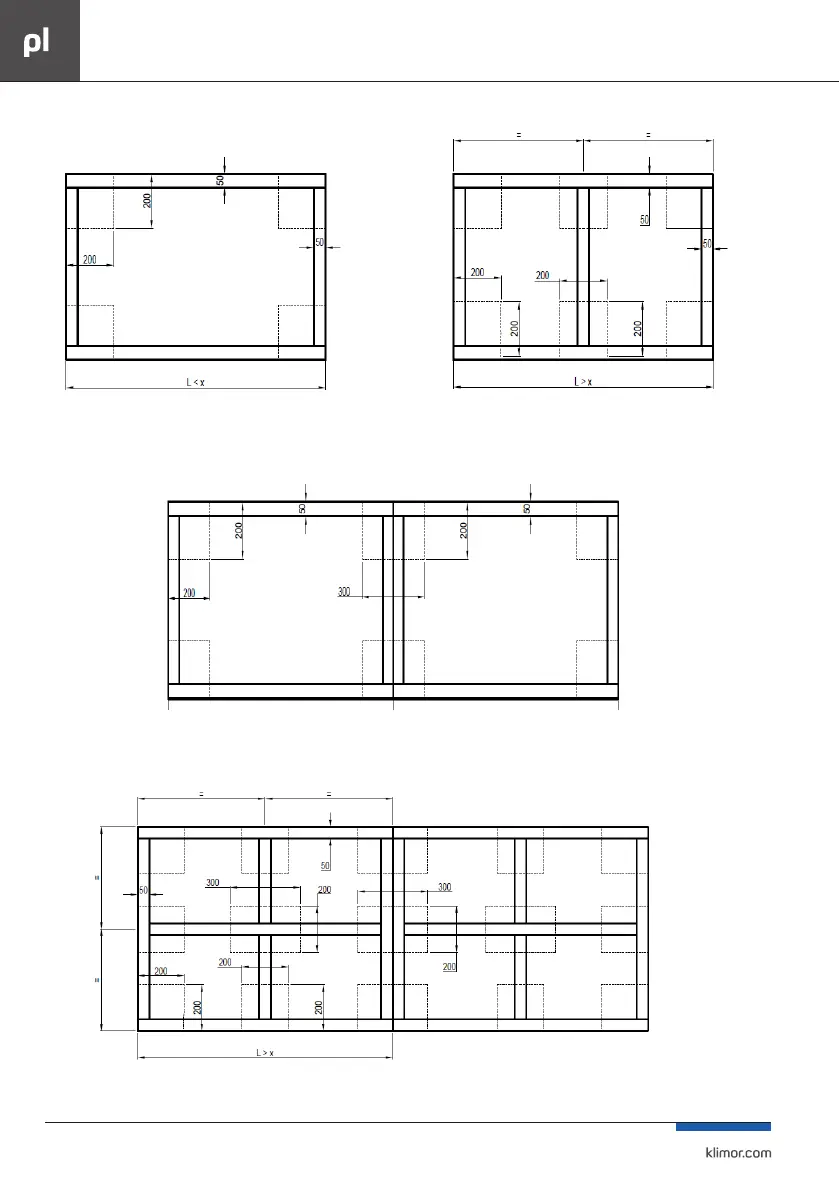

Rys. Nr 25 Centrala na ramie Rys. Nr 26 Rama dla centrali składającej się z jednego monobloku ze wzmocnieniem
c) dla central monoblokowych oraz pojedynczych bloków z ramą z prolu ceowego podparcie 200x200mm wymagane jest na zewnętrznych
końcach ramy oraz w środku jej długości (w miejscu poprzeczki środkowej). Natomiast w miejscach łączenia monobloków lub bloków centrali
wymagana jest powierzchnia podparcia 300x200 mm Rys. Nr 27.
Rys. Nr 27 Rama dla centrali składającej się z kilku monobloków
d) dla central o szerokości od 2500mm do 4600mm (wlk. 0230-0090) dodatkowe podparcie o wymiarach 300x200 mm powinno znajdować
się na końcach bloków w miejscu połączenia ramy zewnętrznej z elementem wzdłużnym centrali Rys. Nr 28
Rys. Nr 28 Rama dla central od wielkości 0230 do 0090
