e) dla central wlk. 0001 i 0021 według Rys. Nr 29. 0001 wymiar A: 1400 mm, B:1900 mm. 0021 wymiar A:1700 mm, :1600 mm.

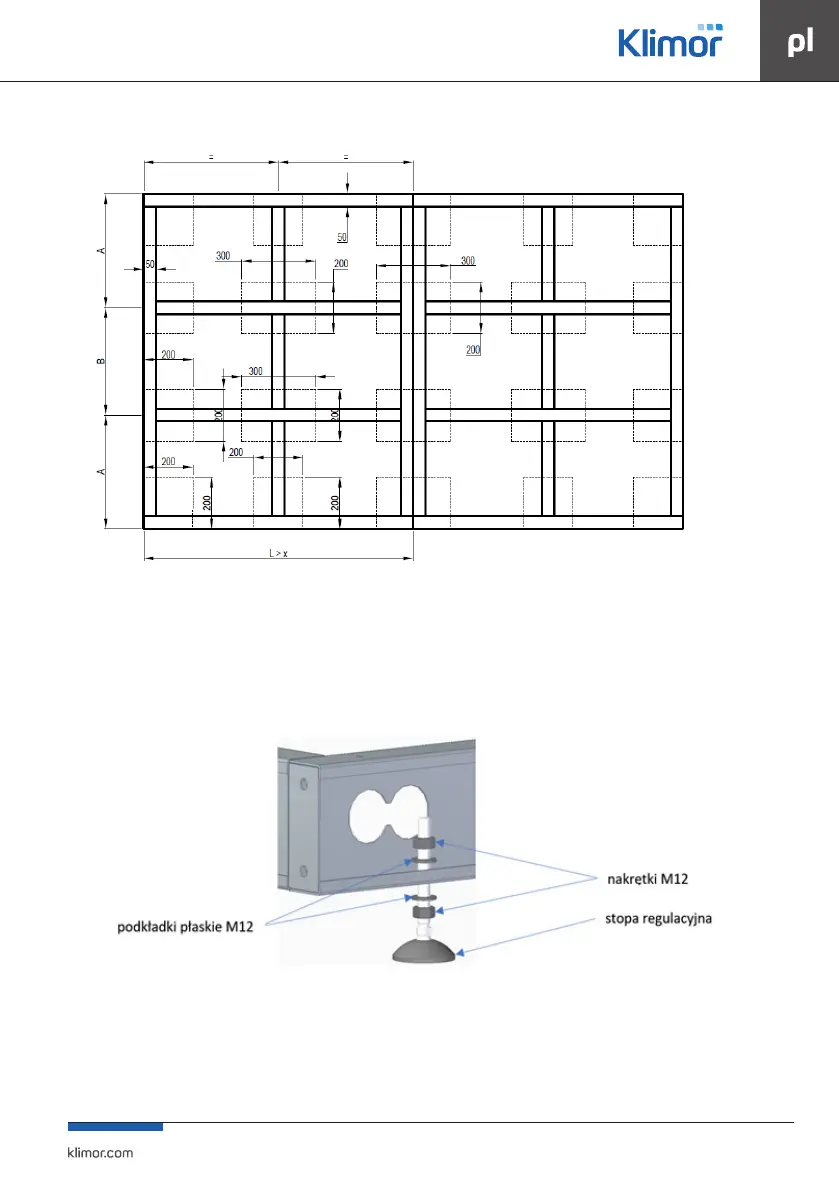

Rys. Nr 29 Rama dla central 0001 i 0021
3.4.2 Stopki centrali
Dla sekcji central EVO, które nie przekraczają szerokości 2000 mm tj. od wielkości 5100 do 5610 przewidziano jako opcja w wyposażeniu
dodatkowym możliwość zastosowania stopek regulacyjnych.
Montaż stopek należy przeprowadzić zgodnie z Rys. Nr 30
Przez otwór o średnicy 13mm w ceowniku wzdłużnym ramy należy przewlec trzpień gwintowany stopy re-gulacyjnej zaopatrując go
zobydwu stron w podkładki płaskie i nakrętki M12.
Rys. Nr 30 Montaż stopki centrali
