MODUŁOWE CENTRALE KLIMATYZACYJNE EVO-S, EVO-H
DOKUMENTACJA TECHNICZNO-RUCHOWA

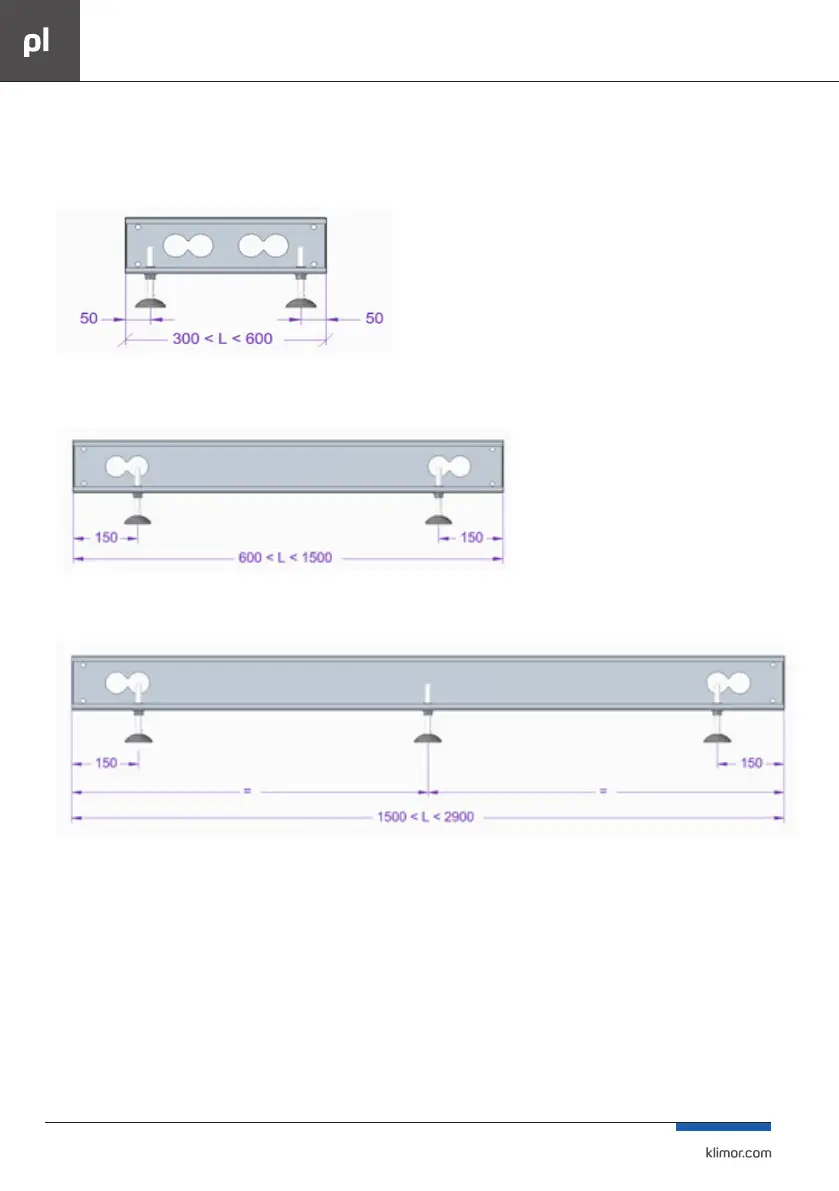

W zależności od długości ramy do wymiaru 2900 mm możemy mieć
do czynienia z jednym z trzech przypadków:
a) sekcja krótka
Cztery stopy regulacyjne oddalone od krawędzi sekcji o 50mm
Rys. Nr31
b) sekcja średnia
Cztery stopy regulacyjne oddalone od krawędzi sekcji o 150mm
Rys. Nr32
c) sekcja długa
Sześć stóp regulacyjnych
Rys. Nr33
Dla sekcji o długości powyżej 2900 mm rama składa się z dwóch
ceowników wzdłużnych łączonych i stanowi kombinację przypadku
b lub c.
UWAGA: Sekcję należy uzbrajać w stopy regulacyjne bezpośrednio
przed montażem centrali na obiekcie. Na czas transportu stopy do-
starczone są luzem w środku obudowy danej sekcji.
