15
3.4.3 Łączenie bloków
W przypadku dostawy centrali w osobnych blokach, na-
leży skręcić ze sobą poszczególne zestawy, wykorzystując
zamontowane w odpowiednich miejscach łączniki i dostar-
czone złącza śrubowe. Przed skręceniem na płaszczyznach
proli szkieletu jednej z sekcji, należy przykleić podwójnie
uszczelkę gumową.
Jeżeli łączenie sekcji wypada pomiędzy wymiennikami
ciepła lub inną sekcją z utrudnionym dostępem, należy
wyjąć jeden z wymienników ciepła i skręcić łączniki obu
bloków. Po połączeniu ponownie wsunąć wymiennik.

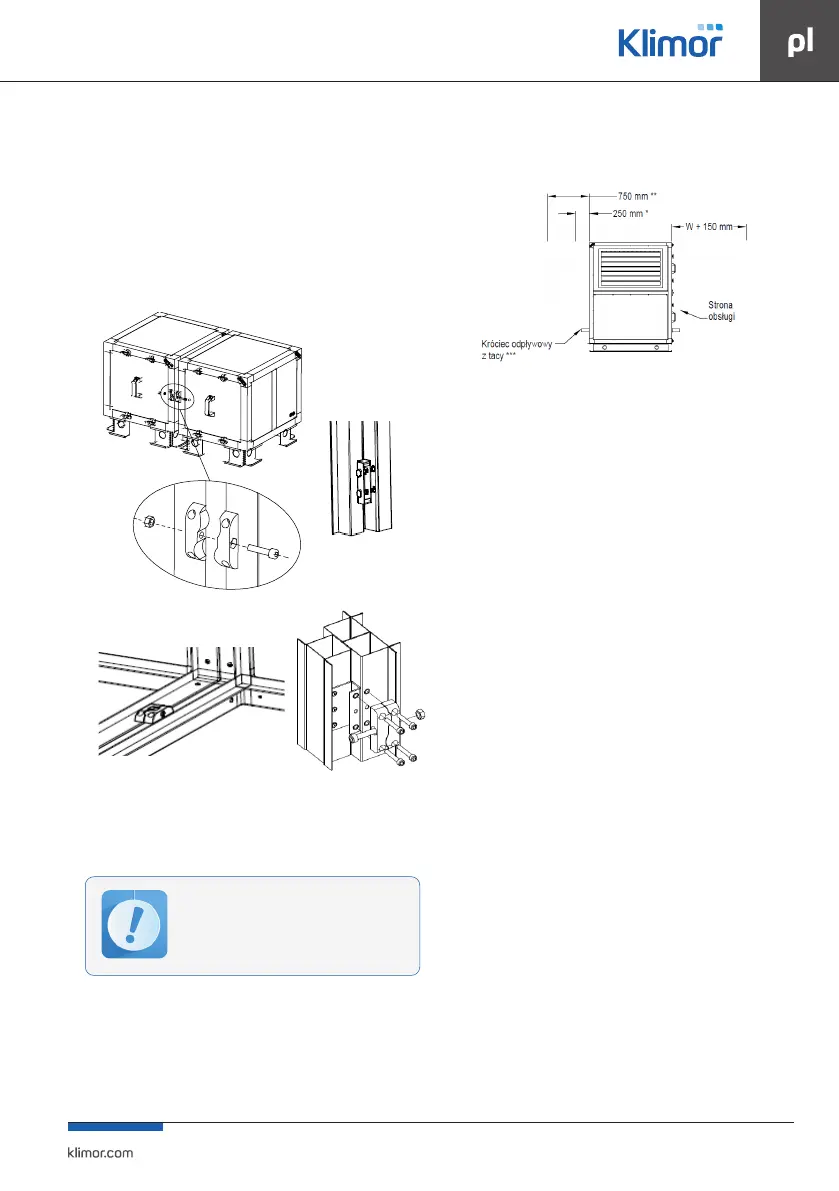

Rys. Nr 34 Łączenie bloków na zewnątrz centrali
Rys. Nr 35 Łączenie bloków wewnątrz centrali
Centrala jest mocowana do zabetonowanej w posadz-
ce ramy fundamentowej lub wypoziomowanej wylewki.
Dopuszcza się montaż centrali bez mocowania ramy centrali
do podłoża wyłącznie dla central wewnętrznych.
Centrale w wykonaniu zewnętrznym obligatoryjnie wyma-
gają mocowania do podłoża (rama dachowa, fundament itp)
Poszczególne zestawy posiadają indywidualne ramy lub
naroża fundamentowe wyposażone w otwory Ø13 prze-
znaczone do kotwienia lub przykręcania do fundamentu.
Centralę należy montować i podłączać przewodami w taki
sposób, aby pozostawić odpowiednią ilość miejsca na serwi-
sowanie urządzenia. Wymagane ilości miejsca wg rysunku.
Rys. Nr 36 Przestrzenie wymagane dla obsługi centrali
* - dla central wlk. 5100 - 0720
** - dla central wlk. 0230 - 0050
*** - dla central wlk. 0230 - 0050
Odprowadzenie wody z tac projektować wg Rys. Nr 37 lub
Rys. Nr 38
W przypadku sekcji dzielonych wymiennika RR obowią-
zuje dodatkowa instrukcja montażu, zawarta w pliku
OMM-KL-RR-ASM-GUILS
3.5 Instalowanie i podłączanie centrali
Po ostatecznym zamontowaniu centrali można przystąpić
do podłączenia sieci powietrznej, instalacji elektrycznej,
grzewczej, chłodniczej oraz nawilżającej (zakres prac zależny
jest od zestawu funkcjonalnego centrali).
3.5.1 Instalacja powietrzna
Centrala z kanałami powietrznymi prostokątnymi łączona
jest przy pomocy króćców elastycznych, w które standardo-
wo jest wyposażony każdy wlot i wylot centrali.
Przeciwdziałają one przenoszeniu drgań i kompensują
nieduże odchylenie we wzajemnym usytuowaniu kanału
iokna centrali. Kanały wentylacyjne łączy się z kołnierzami
króćców w narożach za pomocą śrub. W celu prawidłowego
działania połączenia elastycznego, rękaw króćca powinien
być rozciągnięty na min. 110mm.
Należy zapewnić ciągłość uziemienia pomiędzy obudową
centrali, a siecią wentylacyjną. Wykorzystuje się do tego
żółto-zielony przewód przykręcony na przepustnicy i obu-
dowie.
Kanały wentylacyjne muszą posiadać własne podparcia lub
zawieszenia.
Zgodnie z normą EN 1886 na wylocie centrali na kanale na-
wiewnym należy zainstalować siatkę zabezpieczającą o roz-
miarach oczka 20x20 mm, która pełni rolę zabezpieczenia
przeciwpożarowego, uniemożliwiając transport palących
się cząstek przedmiotów do kanału nawiewnego. Wykona-
nie tego elementu leży po stronie instalatora.
Ze względu na prawidłową pracę elementów
funkcjonalnych (np. spływ z tac) oraz utrzy-
manie szczelności konstrukcji, centrale muszą
być posadowione na podłożu wypoziomowa-
nym.
