Ładowanie na środek transportu i rozładowywanie na jed-
nostkę lub do magazynu powinno odbywać się za pomocą
dźwigu lub wózka widłowego, zgodnie z przepisami BHP.

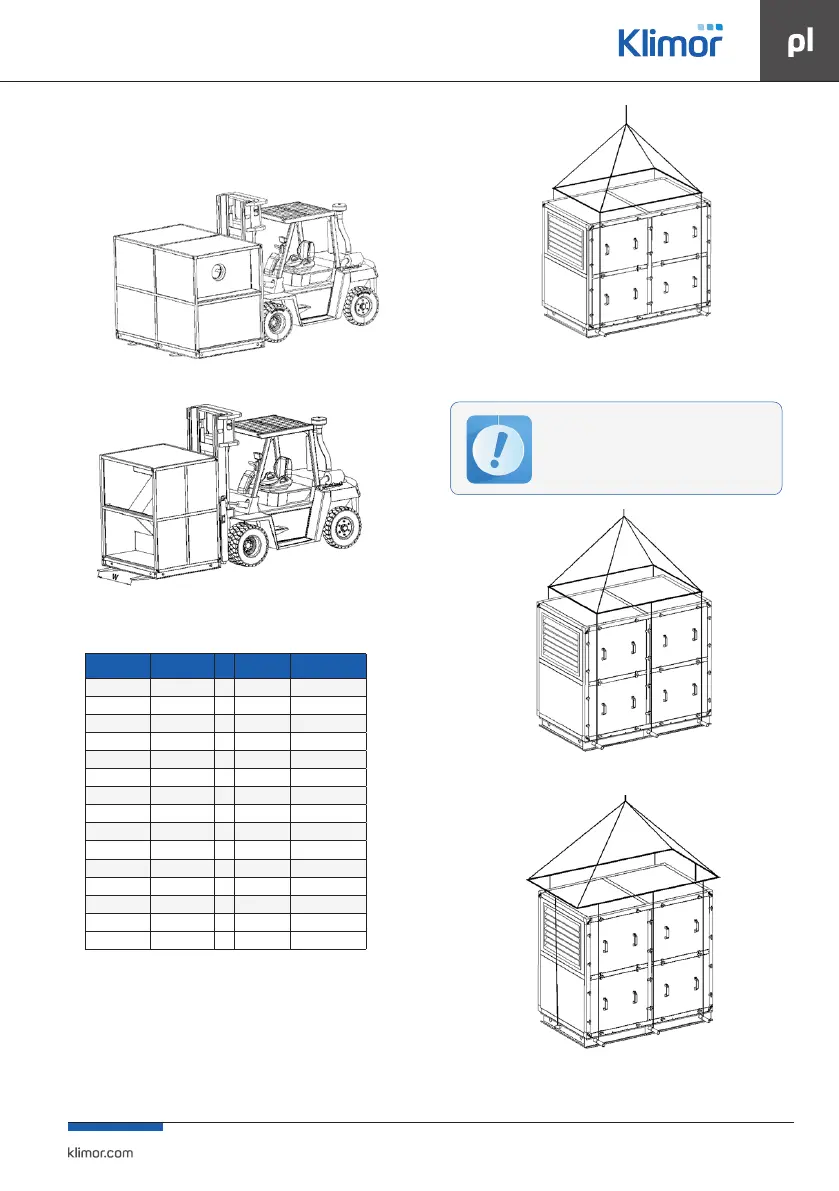

Rys. Nr 4 Transport centrali przy pomocy wózka widłowego
Rys. Nr 5 Transport centrali przy pomocy wózka widłowego z zaznaczonym rozstawem wideł
Tab. Nr 5 Minimalny rozstaw wideł w czasie transportu wózkiem widłowym
Wlk centrali Min. rozstaw
Wlk centrali Min. rozstaw
5100 900 5610 900
3200 900 0020 1300
5200 900 0120 1300
0300 900 5320 1300
0400 900 0720 1300
2500 900 0230 1300
3500 900 0530 1300
0600 900 0930 1300
0700 900 0040 1300
5800 900 0050 1300
8800 900 0060 1300
0010 900 0070 1300
5010 900 0090 1300
5310 900 0001 1300
4410 900 0021 1300
Zestawy centrali podczas transportu (pionowego i poziome-
go), powinny być zabezpieczone przed stykiem z linami dźwi-
gu przez założenie między nie rozpórek, tak, aby nie nastąpiło
zdeformowanie obudowy.
Rys. Nr 6 Zabezpieczenie centrali podczas transportu pionowego w przypadku ramy
wcałości
Rys. Nr 7 Zabezpieczenie centrali podczas transportu pionowego w przypadku ramy
zbelką środkową
Rys. Nr 8 Zabezpieczenie centrali podczas transportu pionowego w przypadku naroży
fundamentowych na końcach bloku
Przy transporcie pionowym nie można prze-
nosić elementów central skręconych ze sobą,
a wyłącznie monobloki.
