MODUŁOWE CENTRALE KLIMATYZACYJNE EVO-S, EVO-H
DOKUMENTACJA TECHNICZNO-RUCHOWA
Sposób uruchomienia i eksploatacji nawilżaczy
należy realizować według dostarczanych indy-
widualnych instrukcji producenta nawilżacza.

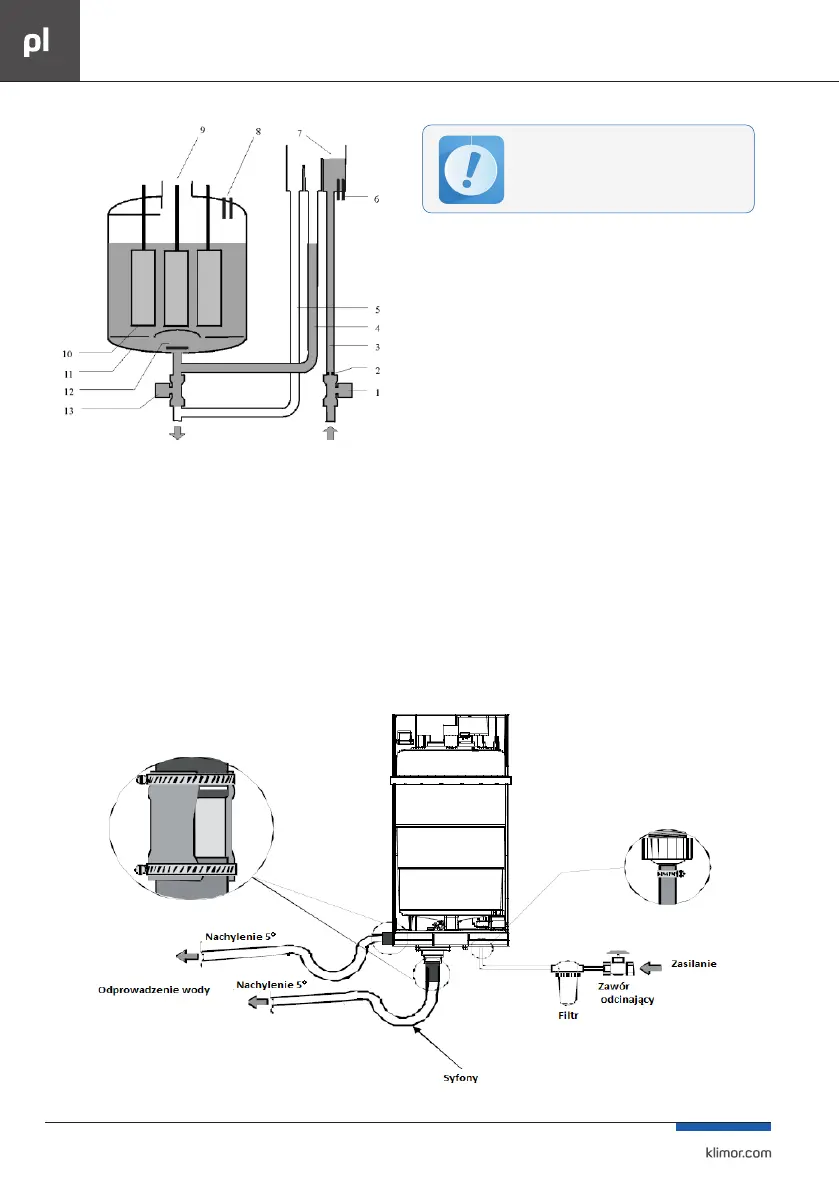

Rys. Nr 61 Budowa elektrycznej wytwornicy pary wodnej
1. Elektromagnetyczny zawór zasilania
2. Ogranicznik przepływu
3. Przewód zasilający
4. Przewód napełniający
5. Przewód przelewowy
6. Elektrody do pomiaru przewodności
7. Zbiornik zasilający
8. Zabezpieczenie przed wysokim poziomem wody
9. Wyjście pary
10. Elektrody
11. Cylinder
12. Filtry wody
13. Elektromagnetyczny zawór spustowy
4.7.1 Podłączenie nawilżacza
Elektryczna wytwornica pary powinna być podłączona
według Rys. Nr 62.
Wymagania:
1. Na przewodzie zasilającym wymagane jest zainstalowa-
nie zaworu odcinającego i ltra mechanicznego (elementy
poza dostawą).
2. Przewody odprowadzenia wody z cylindra muszą być od-
porne na temperaturę 100°C.
3. Musi być zapewniony odpowiedni spadek rur odprowa-
dzających wodę (min.5°).
4. Średnice rurociągów dobrane są według zaleceń produ-
centa wytwornicy.
5. Na przewodzie zrzutowym odprowadzającym wodę, po-
winien być zainstalowany syfon lub należy wykonać odpo-
wiedni kształt przewodu tak, aby powstał syfon.
6. Połączenie wytwornicy pary z lancą można wykonać
tylko przy pomocy przystosowanych do tego przewodów,
dostarczonych wraz z nawilżaczem.
7. Przy prowadzeniu przewodów zasilających lance nie
można pozwolić do powstawania syfonów i przewężanie
przekroju Rys. Nr 63.
8. Długość przewodu miedzy wytwornicą pary, a lancą nie
powinna przekraczać 4m.
9. Montaż przewodu za pomocą skręcanych opasek zacisko-
wych Rys. Nr 64.
Rys. Nr 62 Podłączenie zasilania i odprowadzenia wody do nawilżacza z elektryczną wytwornicą pary
