MODUŁOWE CENTRALE KLIMATYZACYJNE EVO-S, EVO-H
DOKUMENTACJA TECHNICZNO-RUCHOWA
Chłodnice na bezpośrednie odparowanie

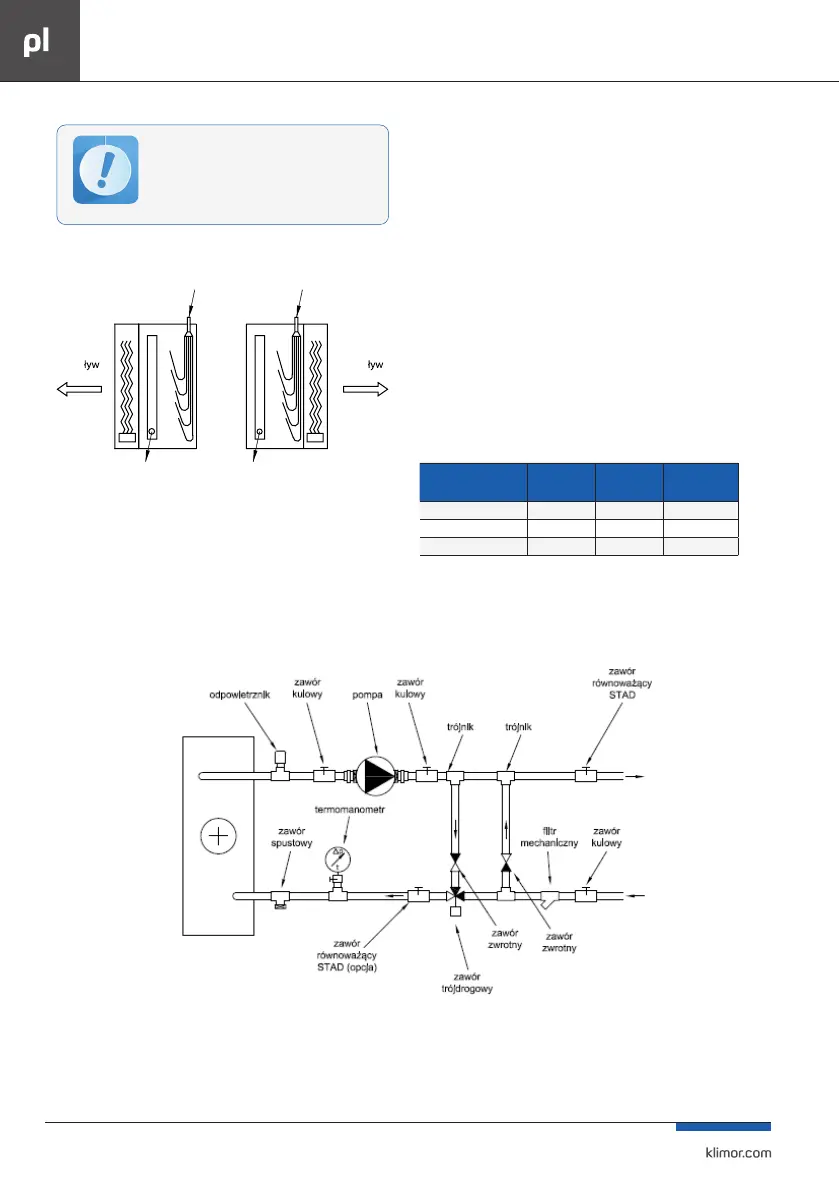

Rys. Nr 67 Podłączenie chłodnic na bezpośrednie odparowanie
UWAGA:
1. W celu zabezpieczenia mechanizmów central przed
nadmiernym przegrzaniem, należy dla central z nagrzew-
nicami zasilanymi medium powyżej 100˚C, przewidzieć
blokadę zasilania wody przy wyłączeniu centrali (np. zawór
elektromagnetyczny).
2. Króćce wymienników powinny być tak podłączone, aby
wymiennik pracował w przeciwprądzie.
3. Średnica króćca tacy skroplin chłodnicy wodnej jak dla
chłodnicy DX wynosi 32mm.
4. Zaleca się zastąpieniu korków spustowych zaworami,
a korków odpowietrzających – odpowietrznikami.
Należy uwzględnić, że elementy te znajdują się na kolek-
torach wymiennika. Dostęp do nich uzyskujemy po zdję-
ciu pokrywy sekcji. Jeśli po montażu instalacji zasilającej
wymiennik dostęp do tych elementów będzie utrudniony,
należy wyprowadzić ich wyjście na zewnątrz centrali w
dogodnym do obsługi miejscu. W urządzeniach w wyko-
naniu zewnętrznym należy zabezpieczyć wyprowadzone
elementy odpowietrznika i spustu czynnika przed zama-
rzaniem.
5. Chłodnice DX są napełnione azotem pod ciśnieniem
0,03MPa, co zabezpiecza przed przenikaniem wilgoci do
ich wnętrza.
Tab. Nr 18 Parametry pracy wymienników
Wymiennik
Maks. temp.
pracy
Ciśnienie
robocze
Ciśnienie próby
Nagrzewnica wodna 110˚C 1,0 MPa 28 Atm
Chłodnica wodna 110˚C 1,0 MPa 28 Atm
Chłodnica DX - 2,8 MPa 40/45 Atm
Połączenie wymienników wodnych, należy re-
alizować w układzie przeciwprądowym.
W przeciwnym wypadku wystąpi zmniejszenie
uśrednionej różnicy temperatur czynnika wwy-
mienniku i przepływającym powietrzu, a w kon-
sekwencji spadek sprawności wymiennika (dla
nagrzewnic – do 10%, dla chłodnic – do 20%).
zasilanie
przep
powietrza
ssanie
(powrót)
ssanie
(powrót)
przep
powietrza
Wykonanie PRAWEWykonanie LEWE
zasilanie
4.8.2 Schemat wykonania węzła nagrzewnicy
Rys. Nr 68 Przykładowy schemat podłączenia nagrzewnicy wodnej w układzie mieszającym
