MODUŁOWE CENTRALE KLIMATYZACYJNE EVO-S, EVO-H
DOKUMENTACJA TECHNICZNO-RUCHOWA
auto dopasowania. Po zakończeniu Auto dopasowania, wciskamy
na panelu sterowania OK i Parametr automatycznie nastawia się na
wartość [0] i można wrócić do dalszego programowania.
Tab. Nr 22 Podstawowe parametry do zaprogramowania falownika E800 produkcji Eura
Drives dla współpracy z napędem rotora/odzysku glikolowego. Nastawy dla zadawania
prędkości przez sygnał analogowy 0-10V
Kod Nazwa parametru
Wartość
nastawy
Opis
F106 Tryb Sterowania 2 Sterowanie skalarne
F111 Max. częstotliwość (Hz) Fz max Tab. Nr 23
F112 Min. częstotliwość (Hz) Fz min Tab. Nr. 23
F118
Znamionowa częstotliwość pracy
silnika (Hz)
Tabliczka powiązana z F810
F200 Źródło polecenia startu 4
Klawiatura + zacisk + Modbus
RS485
F201 Źródło polecenia zatrzymania 4
Klawiatura + zacisk + Modbus
RS485
F203 Główne źródło częstotliwości 2 Zewnętrzne analogowe – AI1
F300 Funkcja przekaźnika 5 Praca bez alarmu
F600 Wybór funkcji hamowania DC 1 hamowanie przed startem
F602
Skuteczność hamowania DC przed
startem (%)
20÷30
Im większa wartość, tym
hamowanie skuteczniejsze, ale
należy pamiętać aby nie doszło
do przegrzania silnika.
F604 Czas hamowania przed startem (s) 15 s
F607
Automatyczny dobór parametrów
dynamicznych
0 wyłączone
F613 Lotny start 0 nieaktywny
F753
Rodzaj zabezpieczenia termicz-
nego silnika
0 silnik standardowy
F801 Znamionowa moc silnika …kW Tabliczka
F802 Znamionowe napięcie silnika …V Tabliczka
F803 Znamionowy prąd silnika …A Tabliczka
F804 Liczba biegunów …
Nastawa automatyczna
[120*H118/F805]
F805 Prędkość znamionowa silnika
…obr/
min
Tabliczka
F810 Częstotliwość zasilania silnika Tabliczka powiązana z F118
F800 Autotuning silnika 1 dynamiczny - zalecany
W przypadku dostawy centrali razem z automatyką Klimor,
nie należy korzystać z tych nastaw, tylko z informacji zawar-
tych DTR automatyki.
4.13.2 Napełnianie instalacji glikolem
Układy glikolowe są standardowo dostarczane w stanie
nienapełnionym. Zakres montażu rurociągów przez Kli-
mor każdorazowo jest określany przy zamówieniu. Przed
uruchomieniem instalacji, należy napełnić ją roztworem
glikolu.
Procedura napełniania układu:
1. Pompę ręczną bądź elektryczną podłączyć przewodem
do zaworu spustowego nr 4. Sprawdzić otwarcie wszystkich
zaworów na instalacji.
2. Glikol dopuszczać stopniowo, tak aby ciśnienie na mano-
metrze nr 5 nie przekraczało 5,5 bar. W instalacji znajduje się
zawór bezpieczeństwa nastawiony na 6 bar.
3. Po wpuszczeniu części glikolu, należy obserwować odpo-
wietrzniki. Wypuszczanie powietrza świadczy o odpowietrza-
niu instalacji. Brak pęcherzyków świadczy o możliwości wpusz-
czenia do instalacji kolejnej porcji glikolu. Kroki 2 i 3 powtarzać,
aż do napełnienia instalacji odpowiednią ilością glikolu.
4. Jeżeli w instalacji glikolowej znajduje się już większość
wymaganej ilości glikolu, to można zamknąć zawór spu-
stowy i załączyć pompę obiegową. Przyspieszy to proces
odpowietrzania instalacji.
5. Pompę obiegową przed uruchomieniem zalewamy czyn-
nikiem zgodnie z DTR producenta.

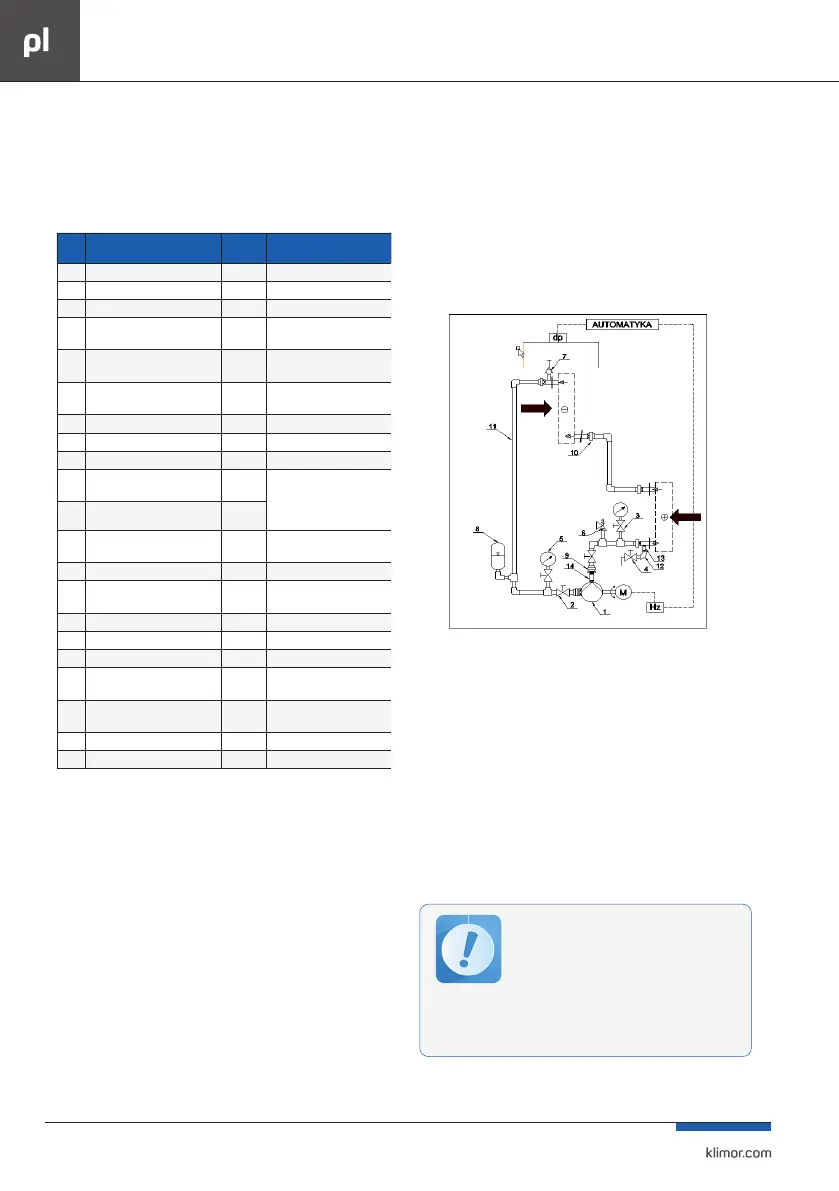

Rys. Nr 76 Schemat układu glikolowego
1. Pompa obiegowa
2. Zawór odcinający
3. Kurek manometrowy ½”
4. Zawór spustowy
5. Manometr
6. Zawór bezpieczeństwa- przelewowy ½”
7. Odpowietrznik ręczny
8. Naczynie przeponowe z przyłączem ¾”
9. Dwuzłączka płaska PP GZ
10. Dwuzłączka płaska PP GW
11. Rura PP SDR7,4/SDR11
12. Kolano oc. ½” A4
13. Złączka nierdzewna GC.1/2”
14. Nypel GZ dwustronny
dp Presostat
Hz Przemiennik częstotliwości
Bezwzględnie należy przestrzegać typu i stę-
żenia glikolu podanego w Karcie Danych Cen-
trali. Rodzaj glikolu dobrany jest ze względu
na przeznaczenie centrali. Instalacja z gli-
kolem etylenowym nie może być w żadnym
punkcie połączona z instalacją wody pitnej.
Stężenie glikolu determinuje temperaturę
zamarzania – zbyt niska wartość stężenia
(aw konsekwencji temperatura zamarzania),
może doprowadzić do trwałego uszkodzenia
instalacji i wycieku glikolu.
