46
MODUŁOWE CENTRALE KLIMATYZACYJNE EVO-S, EVO-H
DOKUMENTACJA TECHNICZNO-RUCHOWA

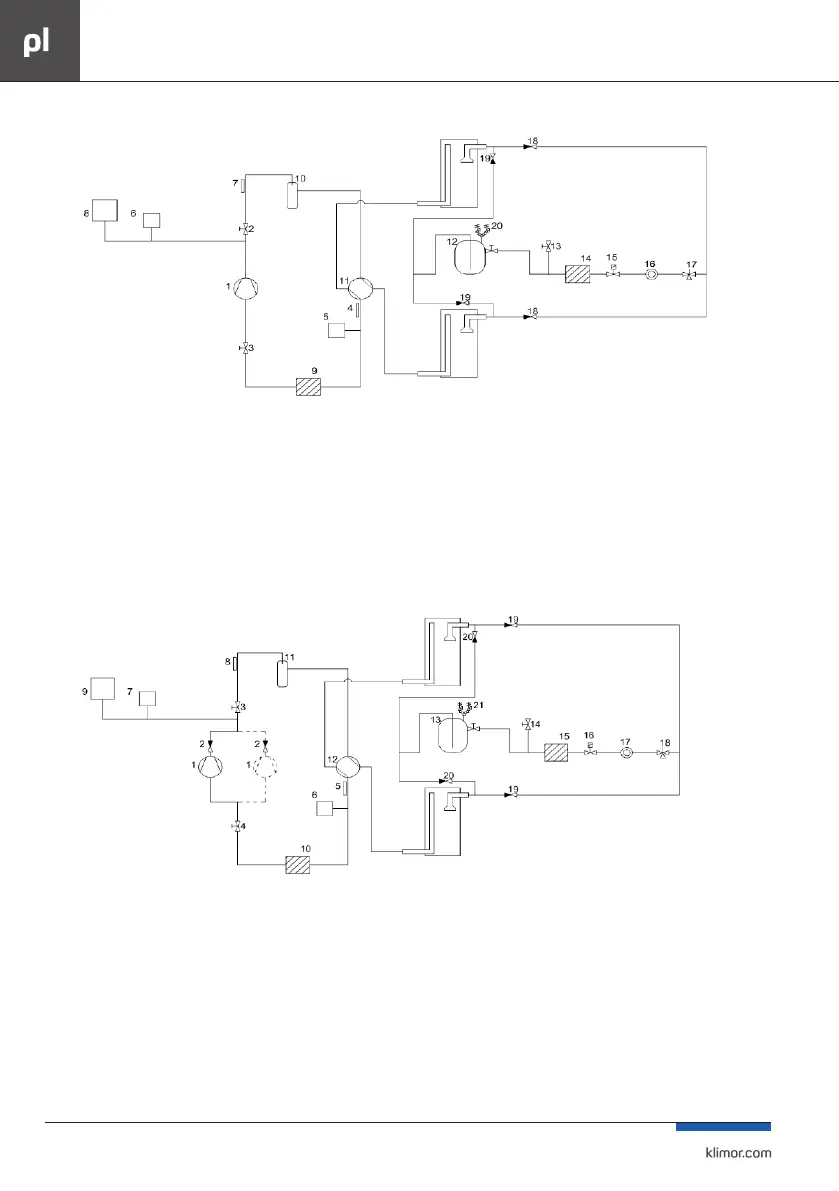

Rys. Nr 77 Budowa układu chłodniczego typu HPM.i ze sprężarką DC Inverter
Opis schematu
1) Sprężarka DC Inverter
2) Zawór odcinający sprężarkę
3) Zawór odcinający sprężarkę
4) Czujnik temperatury czynnika chłodniczego zaworu rozprężnego
5) Przetwornik niskiego ciśnienia czynnika chłodniczego zaworu
rozprężnego
6) Przetwornik wysokiego ciśnienia czynnika chłodniczego zaworu
rozprężnego
7) Czujnik temperatury tłoczenia
8) Presostaty wysokiego ciśnienia
9) Filtr mechaniczny ssawny
10) Odolejacz
11) Zawór czterodrogowy
12) Zbiornik freonu
13) Zawór kulowy do ładowania freonu
14) Filtr odwadniacz
15) Zawór elektromagnetyczny
16) Wziernik
17) Zawór rozprężny
18) Zawór zwrotny
19) Zawór zwrotny
20) Zawory bezpieczeństwa
Rys. Nr 78 Budowa układu chłodniczego typu HPM.f ze sprężarką on/o
Opis schematu
1) Sprężarka on/o
2) Zawór zwrotny
3) Zawór odcinający sprężarkę
4) Zawór odcinający sprężarkę
5) Czujnik temperatury czynnika chłodniczego zaworu rozprężnego
6) Przetwornik niskiego ciśnienia czynnika chłodniczego zaworu
rozprężnego
7) Przetwornik wysokiego ciśnienia czynnika chłodniczego zaworu
rozprężnego
8) Czujnik temperatury tłoczenia
9) Presostaty wysokiego ciśnienia.
10) Filtr mechaniczny ssawny
11) Odolejacz
12) Zawór czterodrogowy
13) Zbiornik freonu
14) Zawór kulowy do ładowania freonu
15) Filtr odwadniacz
16) Zawór elektromagnetyczny
17) Wziernik
18) Zawór rozprężny
19) Zawór zwrotny
20) Zawór zwrotny
21) Zawory bezpieczeństwa
