MODUŁOWE CENTRALE KLIMATYZACYJNE EVO-S, EVO-H
DOKUMENTACJA TECHNICZNO-RUCHOWA

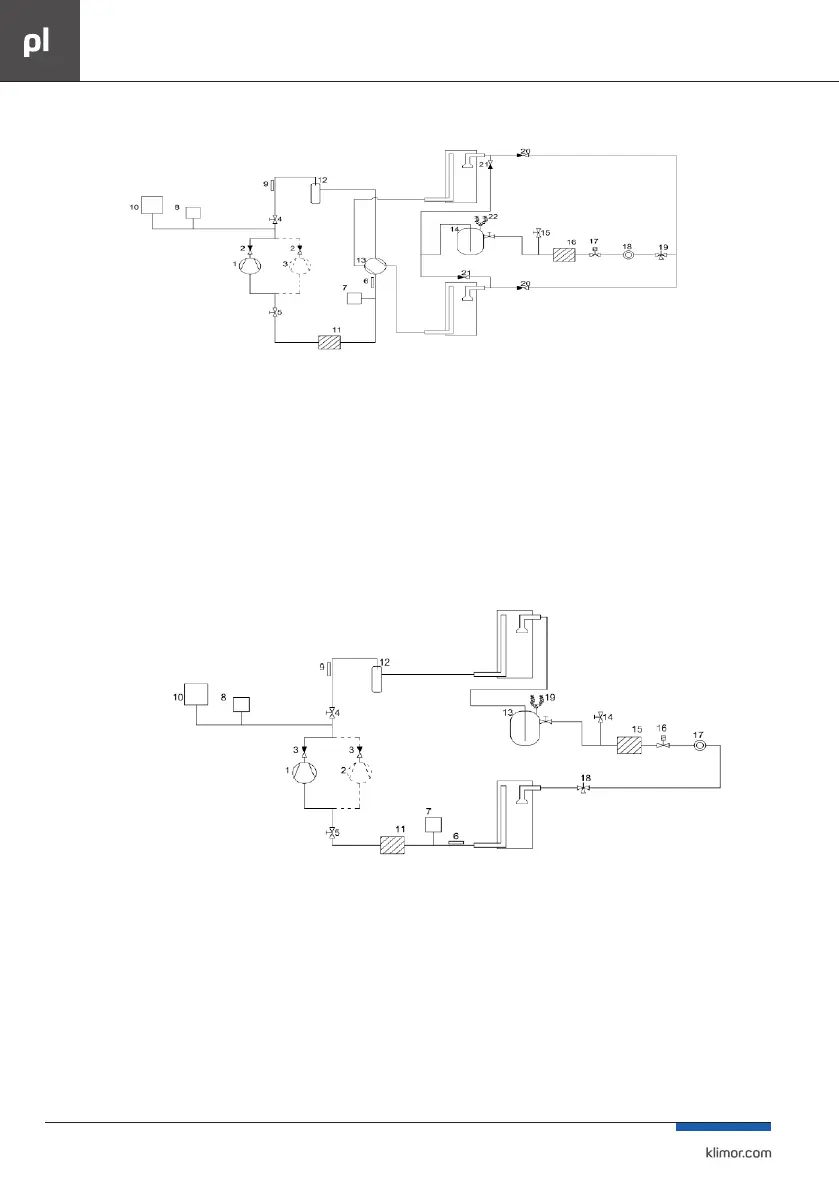

Rys. Nr 81 Budowa układu chłodniczego typu HPM.d na sprężarkach Digital Scroll
Opis schematu
1) Sprężarka Digital scroll
2) Zawór zwrotny
3) Sprężarka on/o (w układach większych)
4) Zawór odcinający sprężarkę
5) Zawór odcinający sprężarkę
6) Czujnik temperatury czynnika chłodniczego zaworu rozprężnego
7) Przetwornik niskiego ciśnienia czynnika chłodniczego zaworu
rozprężnego
8) Przetwornik wysokiego ciśnienia czynnika chłodniczego zaworu
rozprężnego
9) Czujnik temperatury tłoczenia
10) Presostaty wysokiego ciśnienia.
11) Filtr mechaniczny ssawny
12) Odolejacz
13) Zawór czterodrogowy
14) Zbiornik freonu
15) Zawór kulowy do ładowania freonu
16) Filtr odwadniacz
17) Zawór elektromagnetyczny
18) Wziernik
19) Zawór rozprężny
20) Zawór zwrotny
21) Zawór zwrotny
22) Zawory bezpieczeństwa
Rys. Nr 82 Budowa układu chłodniczego typu CM.d na sprężarkach Digital Scroll
Sprężarka (zaznaczona linia przerywaną tylko w układzie tandemowym).
Opis schematu
1) prężarka Digital scroll
2) Sprężarka on/o (w układach większych)
3) Zawór zwrotny
4) Zawór odcinający sprężarkę
5) Zawór odcinający sprężarkę
6) Czujnik temperatury czynnika chłodniczego zaworu rozprężnego
7) Przetwornik niskiego ciśnienia czynnika chłodniczego zaworu
rozprężnego
8) Przetwornik wysokiego ciśnienia czynnika chłodniczego zaworu
rozprężnego
9) Czujnik temperatury tłoczenia
10) Presostaty wysokiego ciśnienia.
11) Filtr mechaniczny ssawny
12) Odolejacz
13) Zbiornik freonu
14) Zawór kulowy do ładowania freonu
15) Filtr odwadniacz
16) Zawór elektromagnetyczny
17) Wziernik
18) Zawór rozprężny
19) Zawory bezpieczeństwa
