5
PRZYKŁAD: centrala KLIMOR EVO wykonanie standardowe
prawe z kompletem automatyki, wielkość 0010, ilość powie-
trza 10000 m
3
/h, ciśnienie dyspozycyjne 500 Pa, w składzie
ltr kasetowy, nagrzewnica wodna, chłodnica wodna, wen-
tylator, tłumik i przyłącza.
KLIMOR EVO-S 001010050R PFWHWCVFSL+AD+FC+CS
PRZYKŁAD: centrala KLIMOR EVO-H wykonanie higieniczne
zewnętrzne prawe z kompletem automatyki, wielkość 0010,
ilość powietrza 10000 m
3
/h, ciśnienie dyspozycyjne 500Pa,
w składzie ltr kasetowy, nagrzewnica wodna, chłodnica
wodna, wentylator, tłumik ltr wtórny i przyłącza.
KLIMOR EVO-H 001010050R PFWHWCVFSLSF+AD+FC+O+CS
Tab. Nr 3 Symbole i oznaczenia kodów sekcji
Oznaczenie modułu Nazwa Rysunek
PF
SF
EF
Filtr kasetowy
Filtr kieszeniowy
Filtr elektrostatyczny
WH
EH
GM
Nagrzewnica wodna
Nagrzewnica elektryczna
Gazowy moduł grzewczy
WC
DX
Chłodnica wodna
Chłodnica DX
SH
Wytwornica pary
Nawilżanie parowe
Nawilżanie wodne
ES Sekcja pusta
MX Recyrkulacja
SL
Tłumik krótki
Tłumik długi
VF Wentylator
PR Wymiennik krzyżowy
CPR
Hybrydowy wymiennik
wysokosprawny
RR Wymiennik obrotowy
RG Układ glikolowy
CM
HPM
Moduł chłodzący
Pompa ciepła
IO-1 czołowa
IO-2 góra nawiew lub wywiew
IO-3 przeciwna strona obsługi nawiew lub wywiew
IO-4 recyrkulacja dół nawiewno-wywiewna (jedna na dru-
giej - stojące) lub dół w pojedyńczych (wymiar przepustnicy)
IO-5 recyrkulacja boczna w nawiewno-wywiewnej (jedna
obok drugiej - leżące)

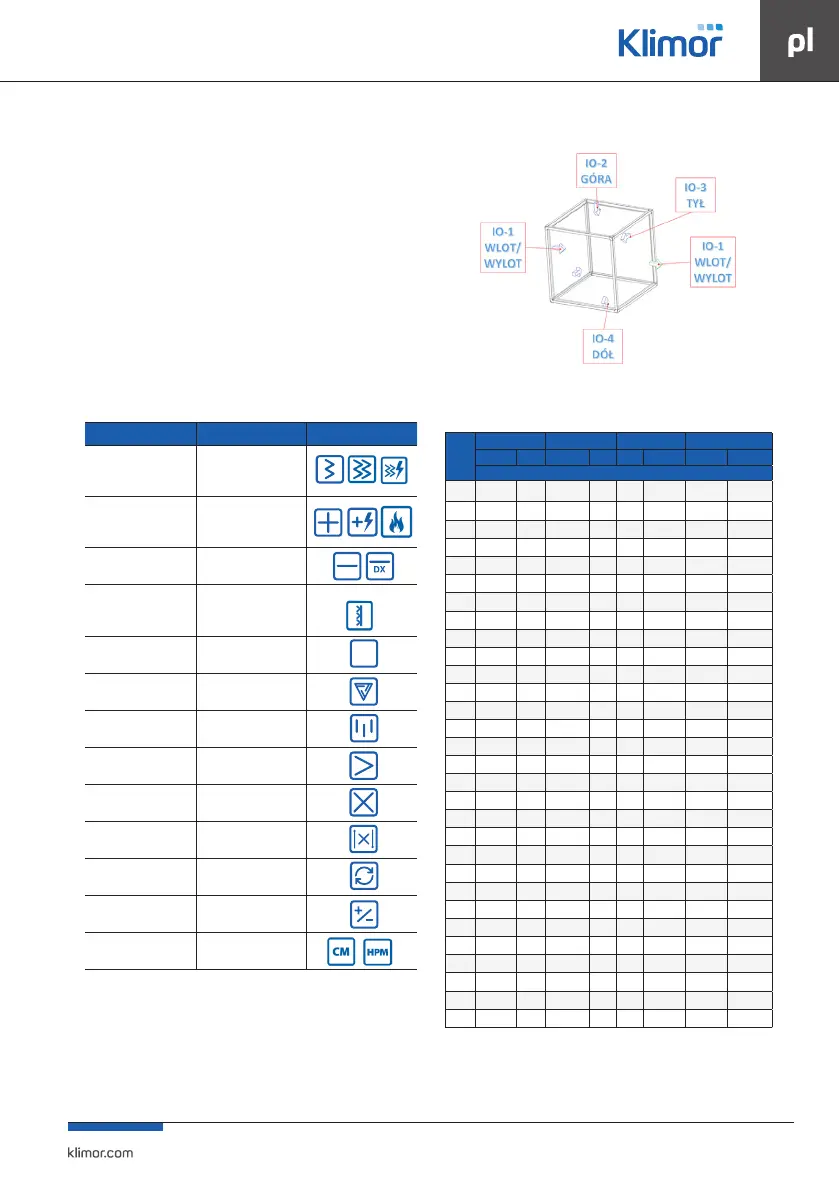

2.2.4 Tabela króćców i przepustnic
Rys. Nr 1 Wymiary otworów pod przyłącza do centrali
Tab. Nr 4 Wymiary króćców elastycznych (wg oznaczeń otworów)
Wlk
IO1 IO2 IO3 IO4
W1 H1 W2 H2 W3 H3 W4 H4
mm]
5100 600 380 600 210 300 410 350 210
3200 850 380 850 210 400 410 600 210
5200 600 580 600 310 300 610 350 310
0300 850
480 850 310 400 510 600 210
0400 1100
480 1100 310 500 510 850 210
2500 1200 580 1200 310 500 610 950 310
3500 850
830 850 410 400 850 600 410
0600 1200 680 1200 310 500 710 950 310
0700 1400 680 1400 310 600 710 1150 310
5800 1400
830 1400 410 600 850 1150 310
8800 1100 1080 1100 510 500 1110 850 410
0010 1600 830 1600 410 700 850 1350 310
5010 1200 1180 1200 510 500 1210 950 510
5310 1700 1080 1700 510 700 1110 1450 410
4410 1400 1380 1400 610 600 1410 1150 510
5610 1900 1200 1900 510 800 1210 1650 410
0020 2300 1200 2300 510 900 1210 2050 410
0120 1700 1700 1700 710 700 1710 1450 610
5320 2300 1400 2300 610 900 1410 2050 510
0720 1900 1900 1900 810 800 1910 1650 610
0230 2700 1600 2700 610 1050 1610 2450 510
0530 3000 1600 3000 610 1150 1610 2750 510
0930 2300 2300 2300 910 900 2310 2050 710
0040 3000 1900 3000 710 1150 1910 2750 610
0050 3600 1900 1770 × 2 710 1250 1910 1300 × 2 610
0060 3600 2300 1770 × 2 810 1250 2310 1550 × 2 610
0070 3900 2400 1920 × 2 810 1350 2410 1700 × 2 610
0090 2250× 2 2700 2220 × 2 910 1650 2700 2000 × 2 710
0001 2400× 2 2700 2370 × 2 910 1750 2700 2150 × 2 710
0021 2550× 2 3000 2520 × 2 950 1750 3000 2300 × 2 710
