Lenze i550 - Anschluss Bremswiderstand

Anschluss Bremswiderstand
Verwenden Sie eigensichere Bremswiderstände, um auf eine getrennte Abschaltvorrichtung (z. B.
ein Schütz) verzichten zu können.
Kurze Anschlussleitungen bis 0.5 m
Bis 0.5 m Leitungslänge können die Leitung des Bremswiderstands und die Leitung der Temperaturüberwa-
chung verdrillt ausgeführt werden. Dieses Vorgehen vermindert Probleme durch EMV-Störungen.
R
B
RB1 RB2
①
②
< 0.5 m
T1 T2

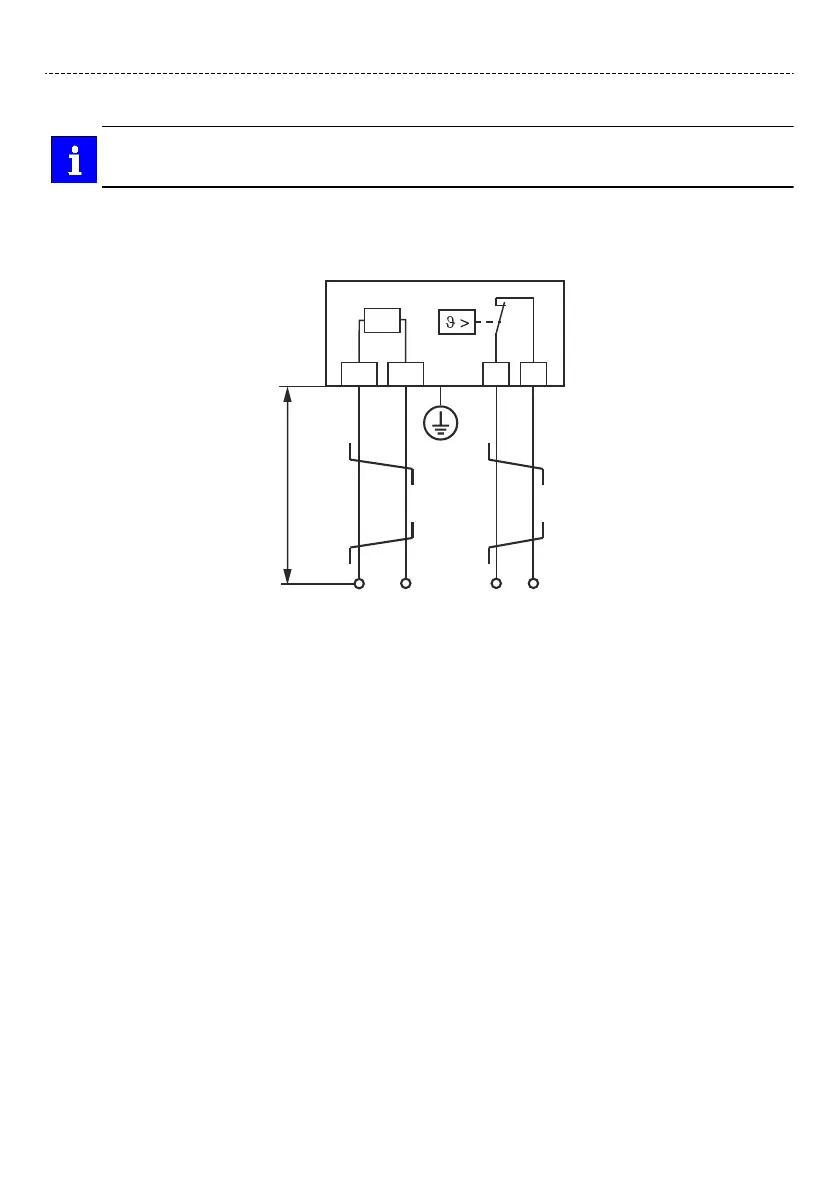

Abb. 1: Anschlussplan Bremswiderstand mit Leitungslänge bis 0.5 m
① Verdrahtung zum Anschluss "Bremswiderstand" am Umrichter oder einer anderen Komponente mit Bremschopper.
② Oponal: Verdrahtung zu einem Steuerungskontakt, der auf die Überwachung des Thermokontakts eingestellt ist. Bei
Ansprechen des Thermokontakts muss die Spannungsversorgung des Umrichters getrennt werden (z. B. die Ansteuerung
des Netzschützes abschalten).
Elektrische Installaon
Anschluss Bremswiderstand
