Connexions des Caméras BNC
14
Connexions des Caméras BNC
1. Connectez le câble d'extension à la Caméra et au système:

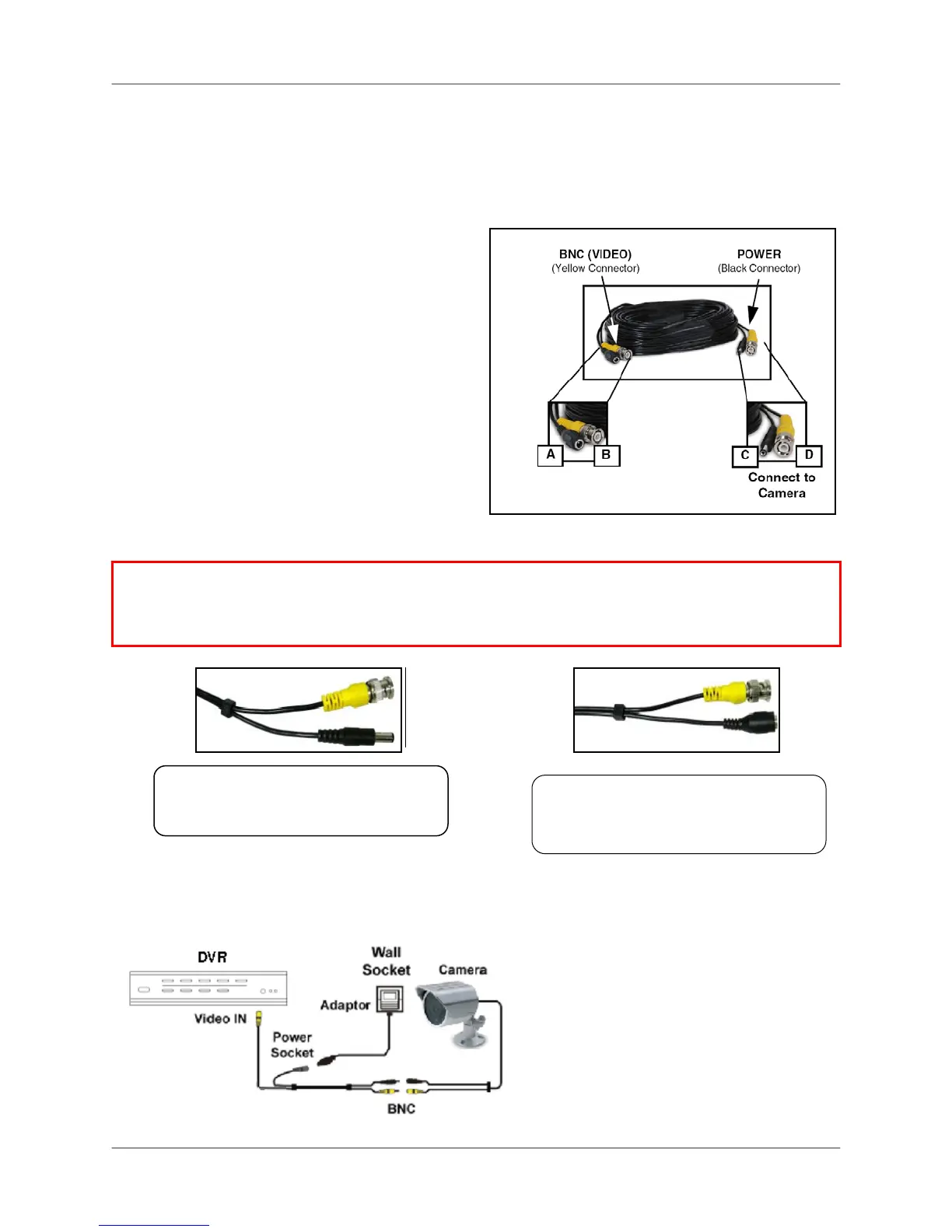

Diagramme de Connexion de la Caméra
A. Connectez le connecteur d'alimentation
Barrique à un adaptateur d'alimentation.
B. Connectez le connecteur BNC à un Port
BNC disponible sur le DVR.
C. Connectez le connecteur d'alimentation
Mâle à la Caméra.
D. Connectez le connecteur BNC à la Caméra.
2. Connectez l'Adaptateur d'alimentation à une
issue murale.
Port d'alimentation Mâle - la fin de
port d'alimentation mâle du câble
d'Extension connecte avec la caméra
Le Port d'alimentation Femelle - la fin
de port d'alimentation femelle du câble
d'Extension communique à l'Adaptateur
d'alimentation.
Connect to DVR and
Power Adaptor
ATTENTION: Les fins du câble d'extension ne sont PAS le même - une fin a un port d'alimentation
Mâle et l'autre a un port d'alimentation Femelle. Avant de passer en permanence le Câble d'Extension
de la caméra, assurez-vous que le câble a été orienté correctement entre la caméra et l'unité.
