Norcold 2118 - Page 60

60
www.norcold.com
Séries 2118, 2118IM, 2118IMD

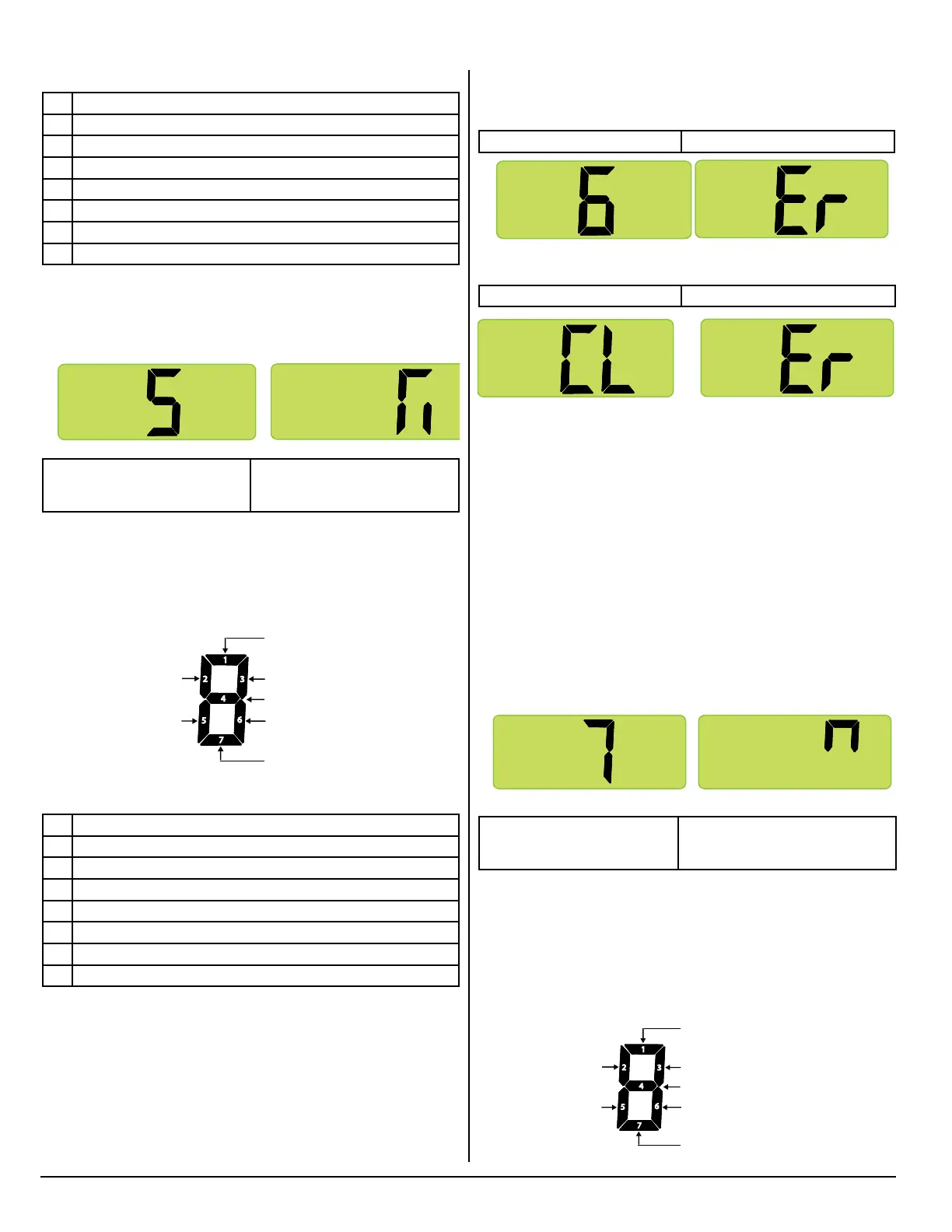

Écran 6. Effacement de l’historique des anomalies
Appuyez sur le bouton de MODE pour afcher l’écran 6.
Écran 6 (vue initiale) Écran 6 (seconde vue)
Écran 6 (troisième vue) Écran 6 (quatrième vue)
L’écran 6 permet d’effacer l’historique de la mémoire. Pour effacer
l’historique des anomalies :
■ Maintenez enfoncé le bouton de Réglage de la température
(environ cinq (5) secondes) jusqu’à ce que l’écran
afche « CL ».
■ Une fois « CL » afché, relâchez le bouton de Réglage
de la température.
■ Appuyez et maintenez le bouton de Réglage de la température
(environ cinq (5) secondes) jusqu’à ce que l’écran afche
« Er ». Dès lors, l’historique des anomalies se trouve effacé
de l’écran 4 et de l’écran 5.
Écran 7. Entrées du circuit d’alimentation
Appuyez sur le bouton de MODE pour afcher l’écran 7.
Écran 7 (vue initiale) Écran 7 (seconde vue)
Tous les segments sont
illustrés allumés
L’écran 7 afche les entrées du circuit d’alimentation qui sont
sous tension au moyen de segments DEL. Reportez-vous à
l’illustration ci-dessous pour les dénitions des entrées sous
tension des segments DEL individuels. Si une entrée du circuit
d’alimentation est active ou « sous tension », le segment DEL
qui lui est attribué sera allumé.
Identification des segments individuels
1 Erreur d’allumage.
2 Porte entrouverte.
3 Tension c.c. faible.
4 Tension c.c. élevée.
5 Mode c.a. sélectionné mais non disponible.
6 Relais c.a. bloqué en position fermée.
7 Unité chauffante c.a. refuse de s’ouvrir.
Écran 5. Historique des anomalies enregistrées
Appuyez sur le bouton de MODE pour afcher l’écran 5.
Écran 5 (vue initiale) Écran 5 (seconde vue)
Tous les segments sont
illustrés allumés
L’écran 5 afche également l’historique des anomalies enregistrées
à l’aide de segments DEL. Reportez-vous à l’illustration ci-dessous
pour les dénitions des anomalies selon les segments DEL. Si une
anomalie est survenue, le segment DEL qui lui est assigné
sera allumé.
Identification des segments individuels
1 Défaillance de la thermistance
2 Flamme présente avec gaz fermé.
3 Inutilisé.
4 Inutilisé.
5 Une erreur s’est produite - réparation requise.
6 La tension c.a. a été trop élevée.
7 Inutilisé.
Mode de diagnostic, suite
Diagnostic Screen 5 (Initial View)
Diagnostic Screen 5 (Second View)
1
2
3
5
6
7
4
Flame present
with gas off
Service required
error has occured
Thermistor failure
Not used
Not used
AC voltage has been high
Not used
NOR000125A-5
Diagnostic Screen 5 (Initial View)
Diagnostic Screen 5 (Second View)
1
2
3
5
6
7
4
Flamme présente
avec gaz fermé.
Une erreur s’est
produite - réparation
requise.
Défaillance de la thermistance
Inutilisé.
Inutilisé.
La tension c.a. a été trop élevée.
Inutilisé.
NOR000125A-5
Diagnostic Screen 6 (Initial View)
Diagnostic Screen 6 (Second View)
NOR000125A-6
Diagnostic Screen 6 (Third View)
Diagnostic Screen 6 (Initial View)
Diagnostic Screen 6 (Second View)
NOR000125A-6
Diagnostic Screen 6 (Third View)
Diagnostic Screen 7 (Initial View) Diagnostic Screen 7 (Second View)
1
2
3
5
6
7
4
Flame is sensed
Not used
Food compartment light
is off and door is closed
Thermistor is sensing fin temperature
Not used
Not used
Not used
NOR000125A-7
Diagnostic Screen 7 (Initial View) Diagnostic Screen 7 (Second View)
1
2
3
5
6
7
4
Une flamme est détectée.
Inutilisé.
La lumière du compartiment frigo
est éteinte et la porte est fermée.
La thermistance capte la température de l’ailette.
Inutilisé.
Inutilisé.
Inutilisé.
NOR000125A-7
Diagnostic Screen 6 (Initial View)
Diagnostic Screen 6 (Second View)
NOR000125A-6
Diagnostic Screen 6 (Third View)
