MANUEL D’ENTRETIEN
www.norcold.com
Identification des segments individuels
1 La lumière du compartiment frigo est éteinte et la porte est fermée.
2 Une flamme est détectée.
3 La thermistance capte la température de l’ailette.
4 Inutilisé.
5 Inutilisé.
6 Inutilisé.
7 Inutilisé.

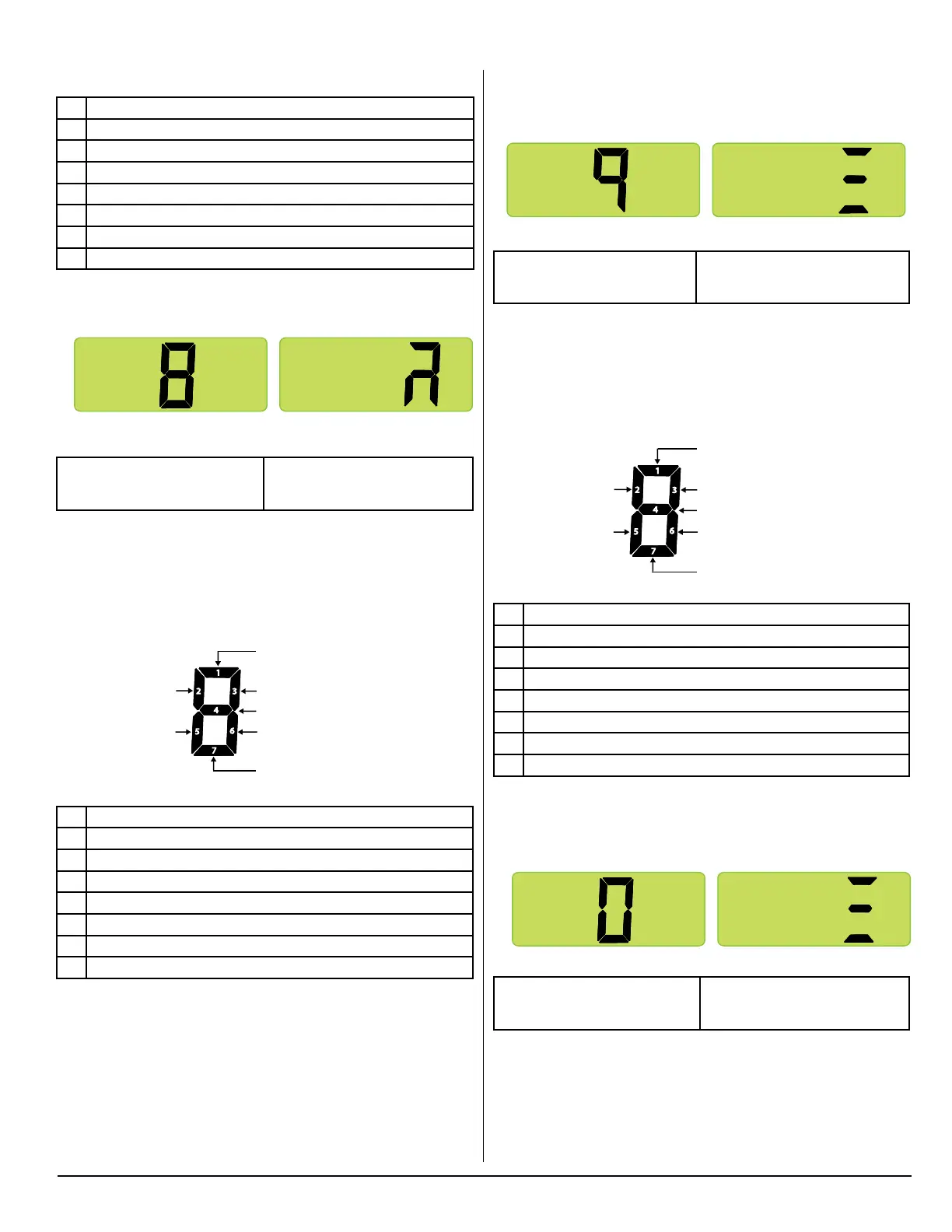

Écran 8. Sorties du circuit d’alimentation
Appuyez sur le bouton de MODE pour afcher l’écran 8.
Écran 8 (vue initiale) Écran 8 (seconde vue)
Tous les segments sont
illustrés allumés
L’écran 8 afche les sorties du circuit d’alimentation qui sont
sous tension au moyen de segments DEL illuminés. L’illustration
suivante donne les dénitions des sorties « sous tension »
indiquées par les segments DEL individuels. Si une sortie
du circuit d’alimentation est active ou « sous tension »,
le segment DEL qui lui est attribué sera allumé.
Identification des segments individuels
1 Relais de l’unité chauffante c.a. sous tension.
2 Inutilisé.
3 Tension c.c. à la cloison chauffante.
4 Le relais de la soupape de gaz est sous tension.
5 Tension c.c. à l’interrupteur d’éclairage.
6 Tension c.c. au circuit d’allumage.
7 Inutilisé.
Mode de diagnostic, suite
Diagnostic Screen 8 (Initial View) Diagnostic Screen 8 (Second View)
1
2
3
5
6
7
4
Not used
DC power to
light switch
AC heater relay is energized
DC power to divider heater
Gas valve relay is energized
DC power to ignition circuit
Not used
NOR000125A-8
Diagnostic Screen 8 (Initial View) Diagnostic Screen 8 (Second View)
1
2
3
5
6
7
4
Inutilisé.
Tension c.c. à l’interrupteur
d’éclairage.
Relais de l’unité chauffante
c.a. sous tension.
Tension c.c. à la cloison chauffante.
Le relais de la soupape
de gaz est sous tension.
Tension c.c. au circuit d’allumage.
Inutilisé.
NOR000125A-8
Écran 9. État de la tension d’entrée c.c. du circuit
d’alimentation
Appuyez sur le bouton de MODE pour afcher l’écran 9.
Écran 9 (vue initiale) Écran 9 (seconde vue)
Tous les segments sont
illustrés allumés
L’écran 9 afche l’état de la tension c.c. à l’aide de segments
DEL illuminés. Reportez-vous à l’illustration ci-dessous pour les
dénitions des segments DEL individuels. Écran 0 (vue initiale)
Si la tension c.c. du circuit d’alimentation est dans les marges
normales (10,5 à 15,4 V c.c.), le segment DEL 4 sera allumé.
Identification des segments individuels
1 Tension c.c. supérieure à 15,4 volts.
2 Inutilisé.
3 Inutilisé.
4 Tension c.c. normale.
5 Inutilisé.
6 Inutilisé.
7 Tension c.c. inférieure à 10,5 volts.
Écran 0. État de la tension d’entrée c.a. du circuit
d’alimentation
Appuyez sur le bouton de MODE pour afcher l’écran 0.
Écran 0 (vue initiale) Écran 0 (seconde vue)
Tous les segments sont
illustrés allumés
L’écran 0 afche l’état de la tension d’entrée c.a. à l’aide
de segments DEL illuminés. Reportez-vous à l’illustration
ci-dessous pour les dénitions des segments DEL individuels.
Diagnostic Screen 9 (Initial View) Diagnostic Screen 9 (Second View)
1
2
3
5
6
7
4
Not used
Not used
DC voltage higher than 15.4 volts
Not used
DC voltage normal
Not used
DC voltage lower than 10.5 volts
NOR000125A-9
Diagnostic Screen 9 (Initial View) Diagnostic Screen 9 (Second View)
1
2
3
5
6
7
4
Inutilisé.
Inutilisé.
Tension c.c. supérieure à 15,4 volts.
Inutilisé.
Tension c.c. normale.
Inutilisé.
Tension c.c. inférieure à 10,5 volts.
NOR000125A-9
Diagnostic Screen 9 (Initial View) Diagnostic Screen 9 (Second View)
1
2
3
5
6
7
4
Not used
Not used
AC voltage higher than 132 volts
Not used
AC voltage normal
Not used
AC voltage lower than 85 volts
NOR000125A-0
