Serie 2118, 2118IM, 2118IMD

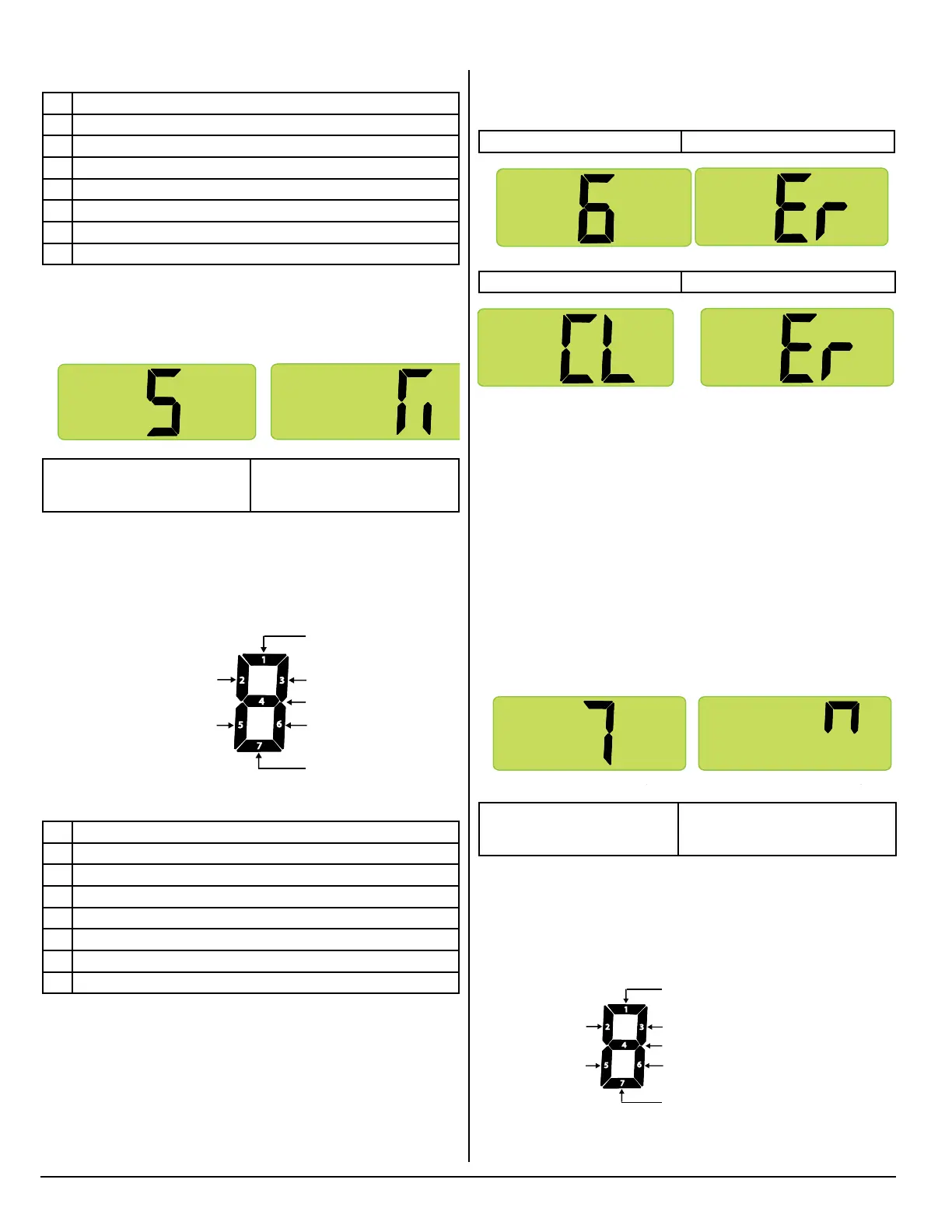

Pantalla 6. Borrado de fallas almacenadas
Presione el botón de MODO para mostrar la pantalla 6.
Pantalla 6 (vista inicial) Pantalla 6 (segunda vista)
Pantalla 6 (tercera vista) Pantalla 6 (cuarta vista)
La pantalla 6 ofrece una manera de borrar el registro de fallas de
la memoria. Para borrar el registro de fallas:
■ Presione el botón de AJUSTE DE TEMPERATURA sin soltarlo
(aproximadamente cinco [5] segundos) hasta que aparezca
“CL” en la pantalla.
■ Al aparecer “CL”, aoje el botón de AJUSTE DE
TEMPERATURA.
■ Presione el botón de AJUSTE DE TEMPERATURA sin soltarlo
(aproximadamente cinco [5] segundos) hasta que vuelva
a aparecer “Er”. Al llegar a este punto se habrá borrado el
registro de fallas de las pantallas 4 y 5.
Pantalla 7. Entradas del tablero eléctrico
Presione el botón de MODO para mostrar la pantalla 7.
Pantalla 7 (vista inicial) Pantalla 7 (segunda vista)
Todos los segmentos
aparecen encendidos.
La pantalla 7 muestra las entradas “vivas” del tablero eléctrico
con segmentos LED iluminados. La siguiente ilustración muestra
las deniciones de entradas “vivas” de los segmentos de LED
individuales. Si una entrada del tablero eléctrico está activa
(“viva”) se iluminará su segmento LED de entrada.
Identificación de segmentos individuales
1 Falla de ignición.
2 Puerta abierta.
3 Voltaje de CC bajo.
4 Voltaje de CC alto.
5 Se seleccionó el modo de CA, pero no está disponible.
6 El relé de CA está atascado cerrado.
7 Falla del calentador de CA (abierto).
Pantalla 5. Registro de fallas almacenadas
Presione el botón de MODO para mostrar la pantalla 5.
Pantalla 5 (vista inicial) Pantalla 5 (segunda vista)
Todos los segmentos
aparecen encendidos.
La pantalla 5 también muestra el registro de fallas almacenadas
mediante segmentos de LED iluminados. La siguiente ilustración
muestra las deniciones de registros de falla de los segmentos
de LED individuales. Si se produce una falla, se iluminará su
segmento de LED de registro de fallas.
Identificación de segmentos individuales
1 Falla del termistor
2 Llama presente con el gas apagado.
3 No se usa.
4 No se usa.
5 Error: se requiere reparación.
6 El voltaje de CA ha estado elevado.
7 No se usa.
Modo de diagnóstico (cont.)
Diagnostic Screen 5 (Initial View)
Diagnostic Screen 5 (Second View)
1
2
3
5
6
7
4
Flame present
with gas off
Service required
error has occured
Thermistor failure
Not used
Not used
AC voltage has been high
Not used
NOR000125A-5
Diagnostic Screen 5 (Initial View)
Diagnostic Screen 5 (Second View)
1
2
3
5
6
7
4
Llama presente con
el gas apagado.
Error: se requiere
reparación.
Falla del termistor
No se usa.
No se usa.
El voltaje de CA ha
estado elevado.
No se usa.
NOR000125A-5
Diagnostic Screen 6 (Initial View)
Diagnostic Screen 6 (Second View)
NOR000125A-6
Diagnostic Screen 6 (Third View)
Diagnostic Screen 7 (Initial View) Diagnostic Screen 7 (Second View)
1
2
3
5
6
7
4
Flame is sensed
Not used
Food compartment light
is off and door is closed
Thermistor is sensing fin temperature
Not used
Not used
Not used
NOR000125A-7
Diagnostic Screen 7 (Initial View) Diagnostic Screen 7 (Second View)
1
2
3
5
6
7
4
Se detectó la llama.
No se usa.
La luz del compartimiento de alimentos
frescos está apagada y la puerta está cerrada.
El termistor está detectando la temperatura de la aleta.
No se usa.
No se usa.
No se usa.
NOR000125A-7
