Identificación de segmentos individuales
1 La luz del compartimiento de alimentos frescos está apagada y la puerta está cerrada.
2 Se detectó la llama.
3 El termistor está detectando la temperatura de la aleta.
4 No se usa.
5 No se usa.
6 No se usa.
7 No se usa.

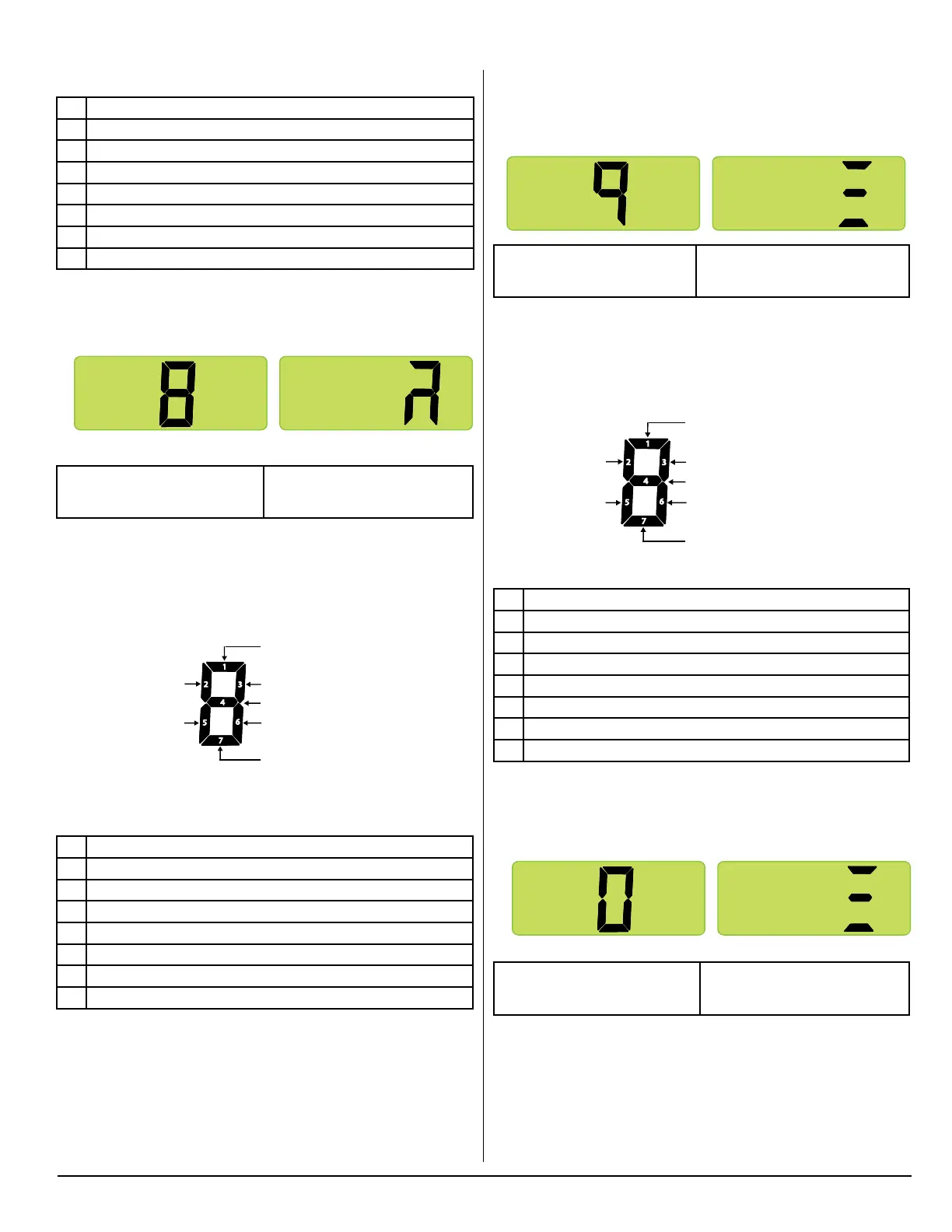

Pantalla 8. Salidas del tablero eléctrico
Presione el botón de MODO para mostrar la pantalla 8.
Pantalla 8 (vista inicial) Pantalla 8 (segunda vista)
Todos los segmentos
aparecen encendidos.
La pantalla 8 muestra las salidas “vivas” del tablero eléctrico con
segmentos LED iluminados. La siguiente ilustración muestra las
deniciones de salidas “vivas” indicadas por los segmentos de
LED individuales. Si una salida del tablero eléctrico está activa
(“viva”) se iluminará su segmento LED de entrada.
Identificación de segmentos individuales
1 El relé del calentador de CA está activo.
2 No se usa.
3 Alimentación de CC al calentador del divisor.
4 El relé de la válvula de gas está activo.
5 Alimentación de CC al interruptor de luz.
6 Alimentación de CC al circuito de encendido.
7 No se usa.
Modo de diagnóstico (cont.)
Diagnostic Screen 8 (Initial View) Diagnostic Screen 8 (Second View)
1
2
3
5
6
7
4
Not used
DC power to
light switch
AC heater relay is energized
DC power to divider heater
Gas valve relay is energized
DC power to ignition circuit
Not used
NOR000125A-8
Diagnostic Screen 8 (Initial View) Diagnostic Screen 8 (Second View)
1
2
3
5
6
7
4
No se usa.
Alimentación de CC al
interruptor de luz.
El relé del calentador de CA está activo.
Alimentación de CC al calentador del divisor.
El relé de la válvula de gas está activo.
Alimentación de CC al circuito de encendido.
No se usa.
NOR000125A-8
Pantalla 9. Estado del voltaje de entrada de CC del
tablero eléctrico
Presione el botón de MODO para mostrar la pantalla 9.
Pantalla 9 (vista inicial) Pantalla 9 (segunda vista)
Todos los segmentos
aparecen encendidos.
La pantalla 9 muestra el estado de voltaje de CC mediante
segmentos de LED iluminados. La siguiente ilustración muestra las
deniciones de los segmentos de LED individuales. Si el voltaje
de CC del tablero eléctrico está dentro del intervalo normal
(10.5 a 15.4 V CC), se iluminará el segmento LED 4.
Identificación de segmentos individuales
1 El voltaje de CC es mayor que 15.4 voltios.
2 No se usa.
3 No se usa.
4 Voltaje de CC normal.
5 No se usa.
6 No se usa.
7 El voltaje de CC es menor que 10.5 voltios.
Pantalla 0. Estado del voltaje de entrada de CA del
tablero eléctrico
Presione el botón de MODO para mostrar la pantalla 0.
Pantalla 0 (vista inicial) Pantalla 0 (segunda vista)
Todos los segmentos
aparecen encendidos.
La pantalla 0 muestra el estado de voltaje de CA mediante
segmentos de LED iluminados. La siguiente ilustración muestra las
deniciones de los segmentos de LED individuales.
Diagnostic Screen 9 (Initial View) Diagnostic Screen 9 (Second View)
1
2
3
5
6
7
4
Not used
Not used
DC voltage higher than 15.4 volts
Not used
DC voltage normal
Not used
DC voltage lower than 10.5 volts
NOR000125A-9
Diagnostic Screen 9 (Initial View) Diagnostic Screen 9 (Second View)
1
2
3
5
6
7
4
No se usa.
No se usa.
El voltaje de CC es mayor que 15.4 voltios.
No se usa.
Voltaje de CC normal.
No se usa.
El voltaje de CC es menor que 10.5 voltios.
NOR000125A-9
Diagnostic Screen 9 (Initial View) Diagnostic Screen 9 (Second View)
1
2
3
5
6
7
4
Not used
Not used
AC voltage higher than 132 volts
Not used
AC voltage normal
Not used
AC voltage lower than 85 volts
NOR000125A-0
