28
DE
8 Demontage / Montage im Servicefall
1505093, Ausgabe 2012-05, Version 5
8.2 Maximale Nutzlast (Zuladung) berechnen
Abstürzen des Tragarmsystems
Ein Überschreiten der maximalen Nutzlast kann zur Folge haben, dass
sich das Tragarmsystem oder Komponenten des Tragarmsystems aus der
Befestigung lösen und abstürzen:
• Die maximale Nutzlast am Federarm 4 - 6 nicht überschreiten!
•Am Federarm 4 (Standard) darf die montierte Adaption 7 - 9 und das
Endgerät (z.B. Flachbildschirm) nur senkrechte Gewichtskräfte und
keine Biegemomente in den Federarm 4 (Standard) einleiten.

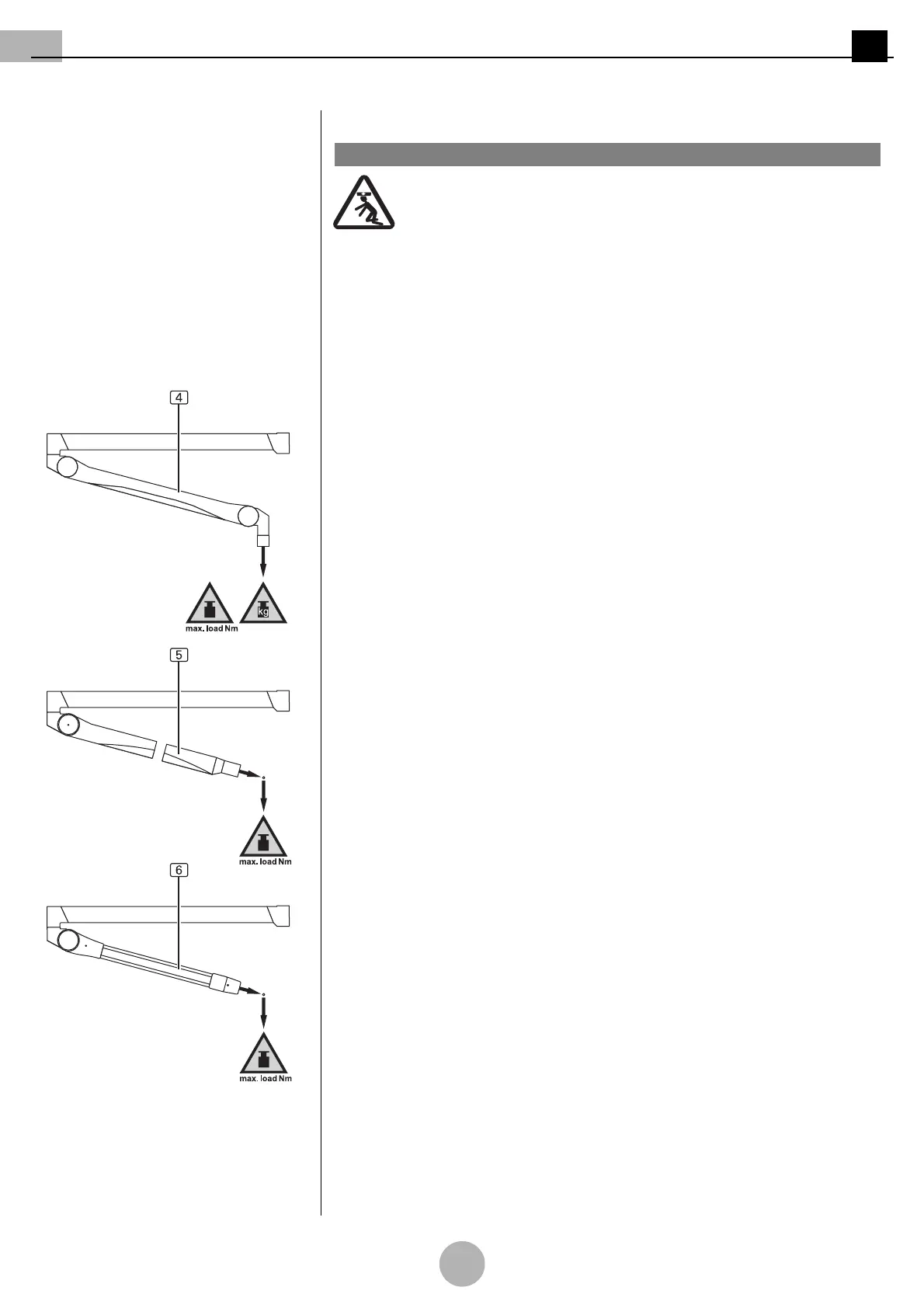

Abbildung 5:Was ist die maximale Nutzlast
(Zuladung)
8.2.1 Was ist die maximale Nutzlast (Zuladung)
(Siehe "Abbildung 5")
Die maximale Nutzlast (Zuladung von z.B. Flachbildschirmen, OP-Leuchten) entspricht
dem Gewicht, dass ein Federarm 4 - 6 maximal tragen kann.
Die unterschiedlichen Federarme 4 - 6 können unterschiedliche Nutzlasten tragen:
• Bitte entnehmen Sie die maximalen Nutzlasten der Federarme 4 - 6 dem
“Kapitel 11,
Technische Daten, Seite 53”
.
Berechnen Sie die maximale Nutzlast (Zuladung) für die unterschiedlichen Federarme 4
- 6:
• Federarm 4 gemäß
“Kapitel 8.2.3” Seite 29
.
• Federarm NRH 5 gemäß
“Kapitel 8.2.4” Seite 30
.
• Federarm LCH 6 gemäß
“Kapitel 8.2.5” Seite 31
.
8.2.2 Maximale Nutzlast (Zuladung) bestimmen
Das Gesamtgewicht der Adaption 7 - 9 und des Endgerätes (z.B. Flachbildschirm, OP-
Leuchte, etc.) darf nicht schwerer als die maximale Nutzlast (Zuladung) der Federarme 4
- 6 sein und muss deshalb errechnet werden.
Die maximale Nutzlast (Zuladung) der Federarme 4 - 6 entnehmen Sie bitte dem Typen-
schild auf der Oberseite der Federarme 4 - 6.
1WARNUNG
