35
DE
1505093, Ausgabe 2012-05, Version 5
8 Demontage / Montage im Servicefall

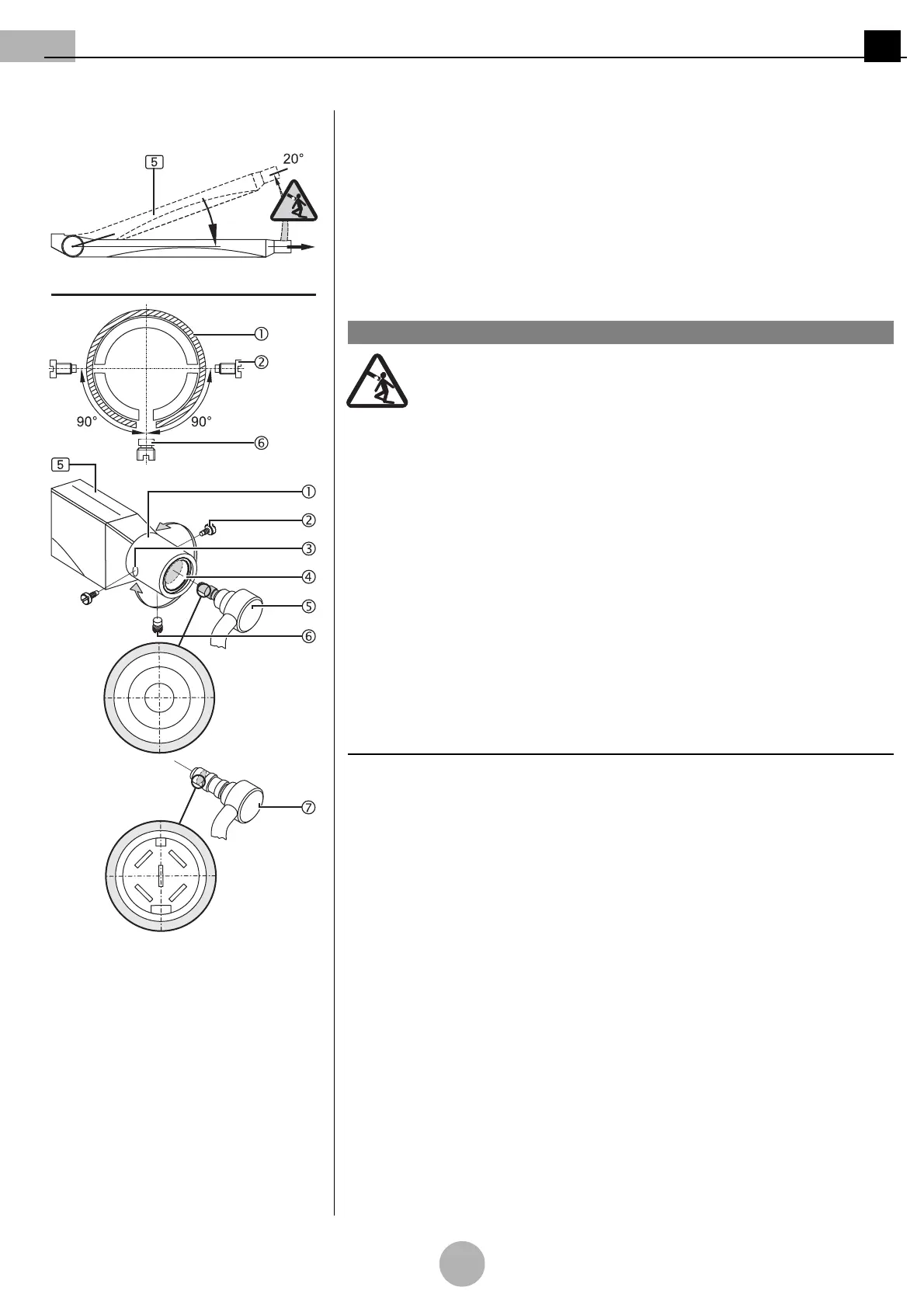

Abbildung 13:Endgerät vom Federarm NRH
demontieren
8.5 Endgerät vom Federarm NRH demontieren
(Siehe "Abbildung 13")
Sicherheitshinweise beachten
Beachten Sie die allgemeinen Sicherheitshinweise gemäß
“Kapitel 8.1” Seite 27
.
1. Prüfen Sie, ob sich das Endgerät (z.B. OP-Leuchte) am Federarm NRH 5 um mehr
als 360Grad drehen lässt.
2. Wenn ja, ist eine interne 3-, oder 5-polige Steckerkupplung 5, 7 montiert und das
Endgerät (z.B. OP-Leuchte) darf von Ihnen als vom Betreiber autorisierten Techni-
ker demontiert werden.
Hochschnellen des Federarmes
Der Federarm NRH 5 steht unter einer hohen Federkraft. Wird das
Endgerät (z.B. OP-Leuchte) abgenommen, schnellt der Federarm nach
oben und kann zu schweren Verletzungen führen:
• Vor dem Abnehmen des Endgerätes den Höhenanschlag des Feder-
arm NRH 5 gemäß
“Kapitel 9.4.2” Seite 48
in die unterste Anschlagpo-
sition (Horizontale) einstellen und erst dann das Endgerät (z.B. OP-
Leuchte) abnehmen.
3. Federarm NRH 5 gemäß
“Kapitel 9.4.2” Seite 48
auf die Horizontale begrenzen.
➥ Der Federarm NRH 5 darf sich nicht mehr nach oben über die Horizontale bewegen
lassen.
Brems- und Hülsensicherungsschrauben demontieren
4. Montageöffnung 3 der Hülse 1 nach unten drehen.
5. Bremsschraube 6 an der Unterseite der Hülse 1 herausschrauben.
6. Hülse 1 um 90Grad drehen und die erste Endgeräte-Sicherungsschraube 2
herausschrauben.
7. Hülse 1 um 180Grad drehen und die zweite Endgeräte-Sicherungsschraube 2
herausschrauben.
HINWEIS – Unterschiedliche Steckerkupplungen
Je nach Version des Endgerätes (z.B. OP-Leuchte) ist der Federarm NRH 5 mit 3-
poliger 5 oder 5-poliger Steckerkupplung 7 ausgestattet .
8. Endgerät (z.B. OP-Leuchte) vorsichtig und exakt axial aus dem Federarm NRH 5 he-
rausziehen.
9. Montageöffnung 3 der Hülse 1 nach unten drehen.
10. Bremsschraube 6 an der Unterseite der Hülse 1 einschrauben.
11. Hülse 1 um 90Grad drehen und die erste Endgeräte-Sicherungsschraube 2 ein-
schrauben.
12. Hülse 1 um 180Grad drehen und die zweite Endgeräte-Sicherungsschraube 2 ein-
schrauben.
Kennzeichnung
Sollten Sie nicht direkt nach der Demontage ein Endgerät (z.B. OP-Leuchte) montieren
steht bei eingeschalteter bauseitiger Spannungsversorgung die Steckerkupplung imFe-
derarm NRH 5 unter elektrischer Spannung.
1. Kennzeichnen Sie die bauseitige Spannungsversorgung mit einem Schild:
STROMSCHLAG – SPANNUNGSVERSORGUNG NICHT EINSCHALTEN!
2. Endgerät (z.B. OP-Leuchte) später gemäß
“Kapitel 8.6” Seite 36
montieren.
1WARNUNG
