Ondal ACROBAT 2000 User Manual

47
DE
1505093, Ausgabe 2012-05, Version 5
9 Einstellarbeiten
9.4 Höhenanschlag einstellen
Der Höhenanschlag verhindert die Kollision der Federarme 4 - 6 mit anderen Geräten
oder Decken.
Stellen Sie den Höhenanschlag so ein, dass Kollisionen ausgeschlossen sind (der
Höhenanschlag kann bis auf die Horizontale beschränkt werden).
Sicherheitshinweise beachten
• Beachten Sie die allgemeinen Sicherheitshinweise gemäß
“Kapitel 9.1” Seite 42 .

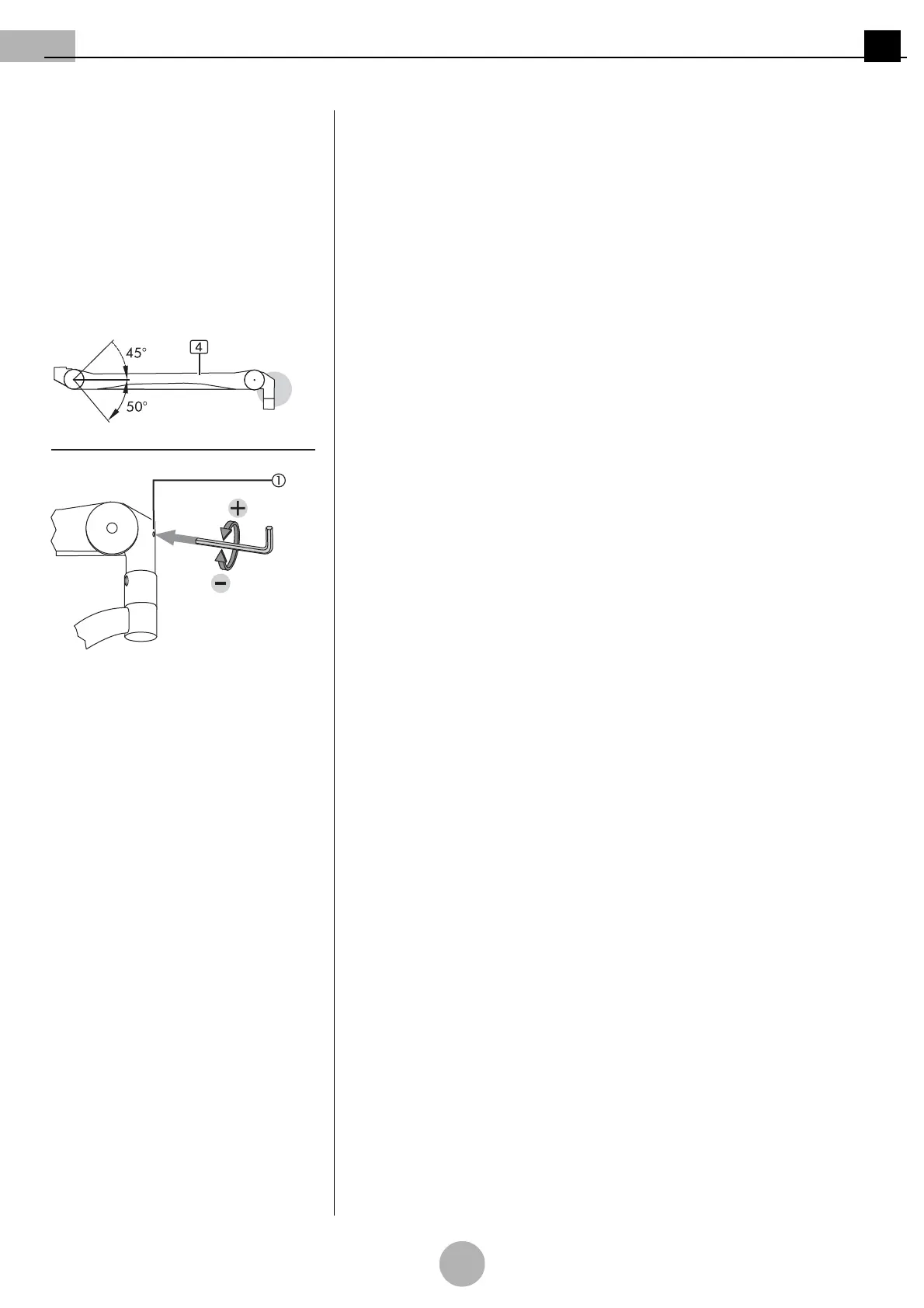

Abbildung 27:Höhenanschlag am Federarm
Typ ACROBAT 2000 einstellen
9.4.1 Höhenanschlag am Federarm Typ ACROBAT 2000 einstellen
(Siehe "Abbildung 27")
Zu verwendendes Werkzeug
Verwenden Sie einen Sechskantschlüssel mit Schlüsselweite 5.
Schwenkbereich einstellen
1. Sechskantschlüssel in die Einstellöffnung 1 stecken.
• Den Federarm etwas herunterziehen, um die Einstellschraube im Federarm zu ent-
lasten.
Soll der Schwenkbereich reduziert werden
• Sechskantschlüssel gemäß Abbildung nach rechts (im Uhrzeigersinn) drehen.
Soll der Schwenkbereich erweitert werden
• Sechskantschlüssel gemäß Abbildung nach links (gegen den Uhrzeigersinn) drehen.
2. Funktionstest durchführen.
