9 Einstellarbeiten

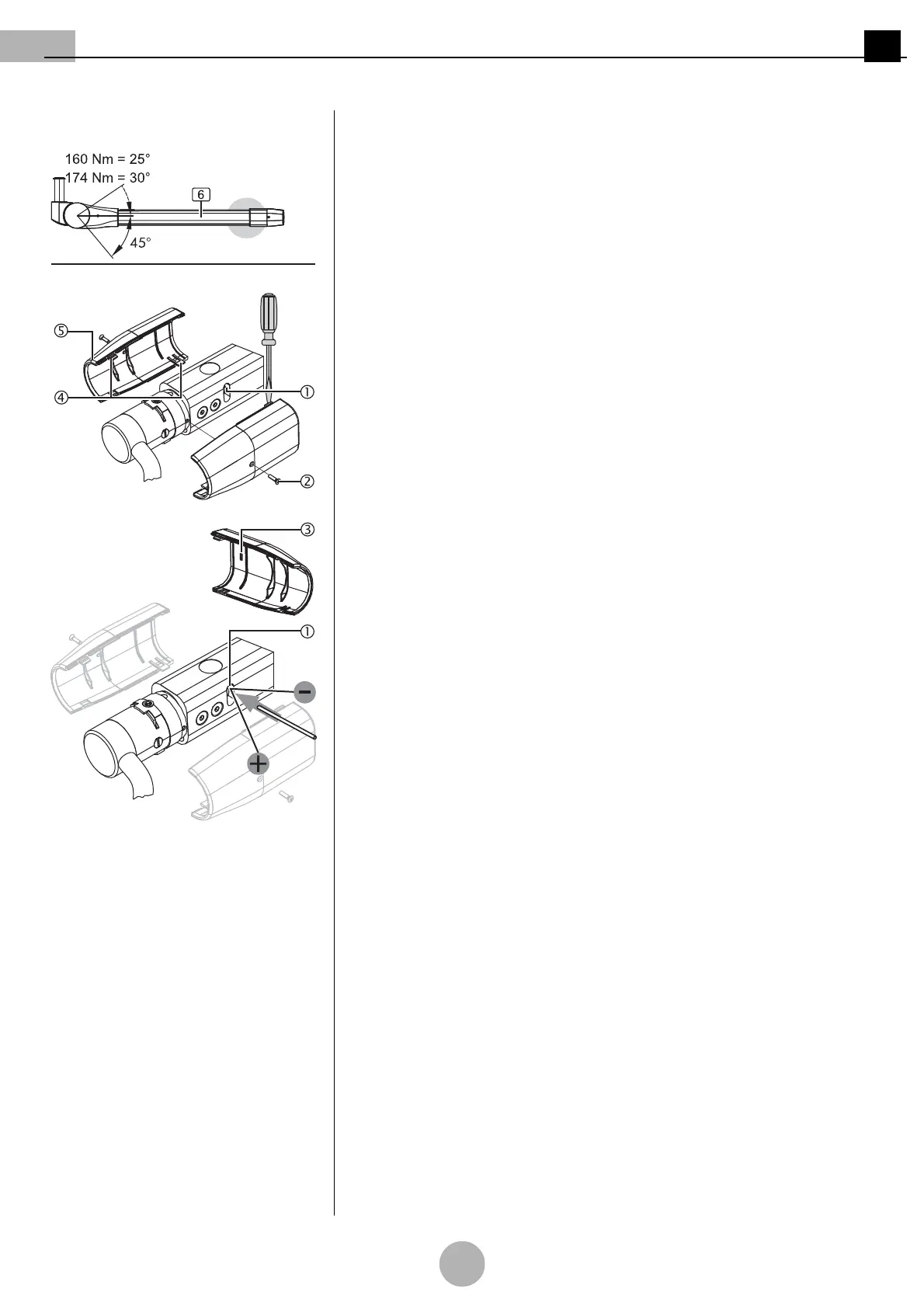

Abbildung 29:Höhenanschlag am Federarm
Typ ACROBAT LCH einstellen
9.4.3 Höhenanschlag am Federarm Typ ACROBAT LCH einstellen
(Siehe "Abbildung 29")
Zu verwendendes Werkzeug
Verwenden Sie den Stift (Ø 4 mm x 110mm) aus dem gelieferten Zubehör.
Verkleidungen demontieren
1. 2 Senkschrauben Kreuzschlitz M3 x 6 mm 2 herausschrauben.
2. Jede Verkleidung 5 an den 2 versetzten Laschen 4 vorsichtig mit einem passenden
Schlitzschraubendreher entriegeln.
3. 2
Verkleidungen 5 abnehmen.
Höhenanschlag einstellen
4. Stift (Ø4 mm x 110 mm) in die gelochte Einstellmutter in der Einstellöffnung 1 ste-
cken.
Soll der Schwenkbereich reduziert werden
• Einstellmutter 1 gemäß Abbildung nach oben in – Richtung drehen.
Soll der Schwenkbereich erweitert werden
• Einstellmutter 1 gemäß Abbildung nach unten in + Richtung drehen.
Verkleidungen montieren
5. Verkleidung 5 gemäß
“Kapitel 9.3.3” Seite 46
montieren.
6. Funktionstest durchführen.
