32
DE
8 Demontage / Montage im Servicefall
1505093, Ausgabe 2012-05, Version 5

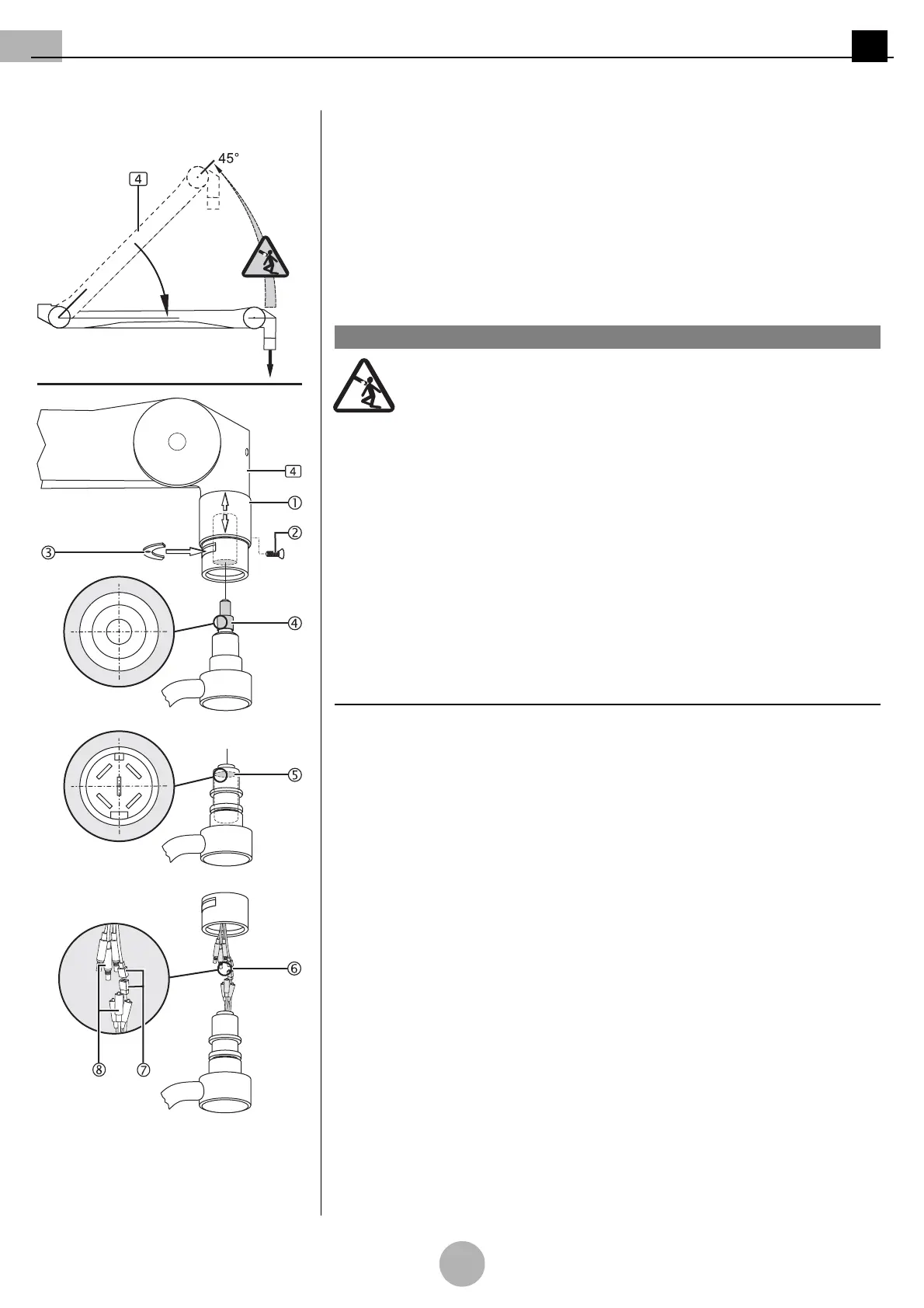

Abbildung 9:Endgerät vom Federarm (Stan
-
dard) demontieren
8.3 Endgerät vom Federarm ACROBAT2000 demontieren
(Siehe "Abbildung 9")
Sicherheitshinweise beachten
Beachten Sie die allgemeinen Sicherheitshinweise gemäß
“Kapitel 8.1” Seite 27
.
1. Prüfen Sie, ob sich das Endgerät (z.B. OP-Leuchte) am Federarm 4 um mehr als
360Grad drehen lässt.
• Wenn ja, ist eine interne 3-, 5-, oder 7/9-polige Steckerkupplung 4-6 montiert und das
Endgerät (z.B. OP-Leuchte) darf von Ihnen als vom Betreiber autorisierten Techniker
demontiert werden.
Hochschnellen des Federarmes
Der Federarm 4 steht unter einer hohen Federkraft. Wird das Endgerät
(z.B. OP-Leuchte) abgenommen, schnellt der Federarm nach oben und
kann zu schweren Verletzungen führen:
• Vor dem Abnehmen des Endgerätes den Höhenanschlag des Feder-
arm 4 gemäß
“Kapitel 9.4.1” Seite 47
in die unterste Anschlagposition
(Horizontale) einstellen und erst dann das Endgerät (z.B. OP-Leuchte)
abnehmen.
2. Höhenanschlag des Federarmes 4 gemäß
“Kapitel 9.4.1” Seite 47
auf die Hori-
zontale begrenzen.
➥ Der Federarm 4 darf sich nicht mehr nach oben über die Horizontale bewegen las-
sen.
3. Hülsensicherungsschraube M3 x 8mm 2 herausschrauben und Hülse 1 nach oben
schieben.
4. Sicherungssegment 3 durch leichtes Anheben des Endgerätes entlasten und mit ei-
nem passenden Schlitzschraubendreher herausnehmen.
HINWEIS – Unterschiedliche Steckerkupplungen
Je nach Version des Endgerätes (z.B. OP-Leuchte) ist der Federarm 4 mit 3-, 5- oder 7/
9-poliger Steckerkupplung ausgestattet.
Nur bei 3-poliger 4 und 5-poliger Steckerkupplung 5:
• Endgerät (z.B. OP-Leuchte) vorsichtig und exakt axial aus dem Federarm 4 heraus-
ziehen.
Nur bei 7/9-poliger Steckerkupplung 6:
• Endgerät (z.B. OP-Leuchte) vorsichtig aus dem Federarm 4 herausziehen.
•Drei Schraubstecker 8 auseinanderschrauben, 6-poligen Stecker 7 lösen und
Endgerät (z.B. OP-Leuchte) abnehmen.
5. Sicherungssegment 3 einsetzen, Hülse 1 nach unten schieben und
Hülsensicherungsschraube M3 x 8mm 2 wieder einschrauben.
Kennzeichnung
Sollten Sie nicht direkt nach der Demontage ein anderes Endgerät (z.B. OP-Leuchte)
montieren steht bei eingeschalteter bauseitiger Spannungsversorgung die Steckerkupp-
lung im Federarm 4 unter elektrischer Spannung.
1. Kennzeichnen Sie die bauseitige Spannungsversorgung mit einem Schild:
STROMSCHLAG – SPANNUNGSVERSORGUNG NICHT EINSCHALTEN!
2. Endgerät (z.B. OP-Leuchte) später gemäß
“Kapitel 8.4” Seite 33
montieren.
1WARNUNG
