44
DE
9 Einstellarbeiten
1505093, Ausgabe 2012-05, Version 5
9.3 Bremskraft einstellen
Der Ausleger 3, der Federarm NRH 5 und der Federarm LCH 6 sind mit optionalen Brem-
sen ausgestattet. Die Bremsen halten das Tragarmsystem und das Endgerät (z.B. Flach-
bildschirm, OP-Leuchte, etc.) in der eingestellten Position.
Stellen Sie die Bremskraft so ein, dass bei leichtgängiger Verstellbarkeit das Endgerät
(z.B. Flachbildschirm, OP-Leuchte, etc.) in jeder Position stehen bleibt.
Sicherheitshinweise beachten
• Beachten Sie die allgemeinen Sicherheitshinweise gemäß
“Kapitel 9.1” Seite 42
.

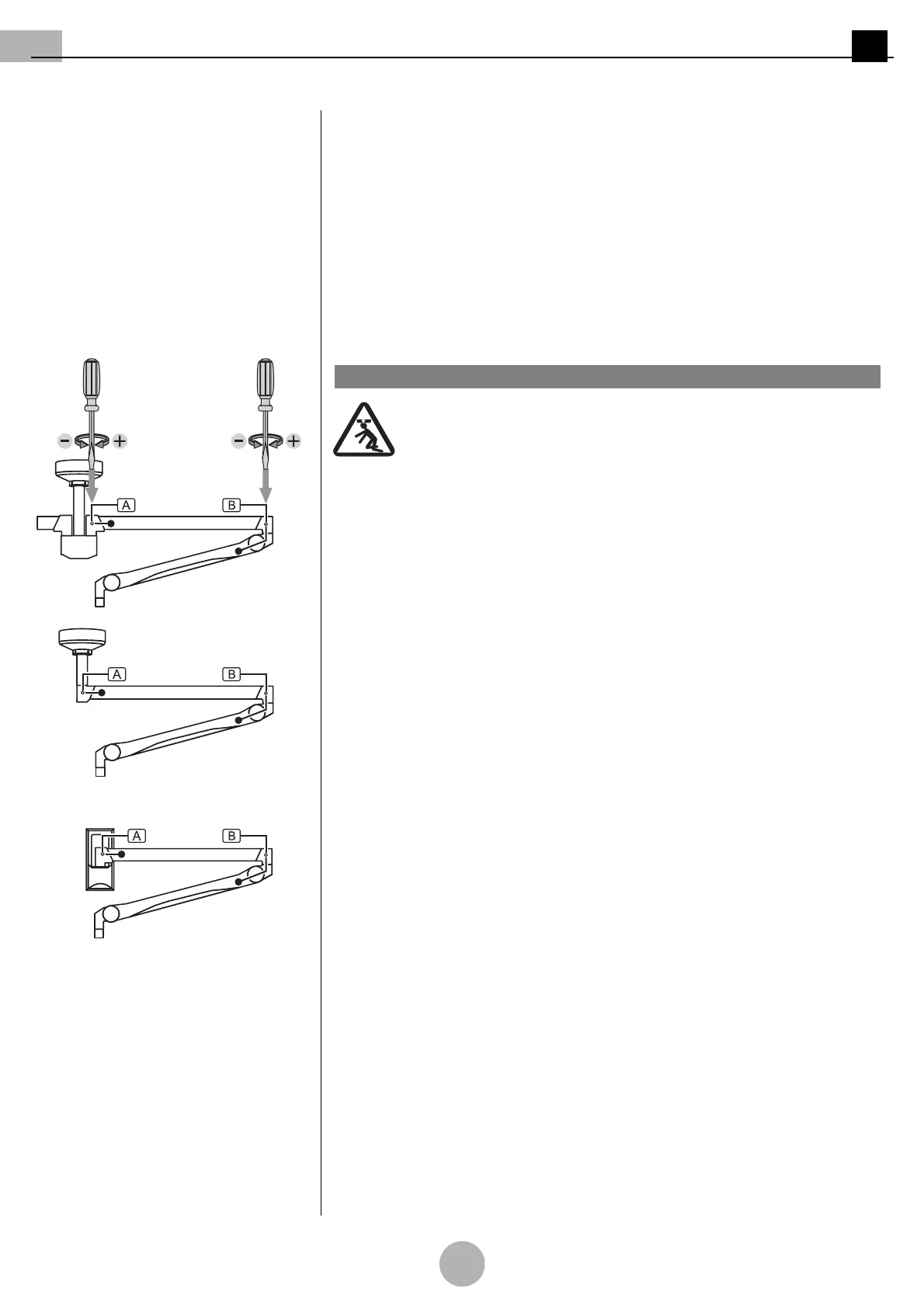

Abbildung 24:Bremskraft am Tragarmsystem
einstellen
9.3.1 Bremskraft am Tragarmsystem einstellen
(Siehe "Abbildung 24")
Abstürzen des Tragarmsystems
Bremsschrauben A, B sind als Schlitzschrauben ausgeführt:
• Alle anderen Schrauben dürfen nicht gelöst werden.
Zu verwendendes Werkzeug
Verwenden Sie einen passenden Schlitzschraubendreher.
Um die Bremskraft zu erhöhen
• Schlitzschraubendreher in die Bremsschrauben A, B stecken und gemäß Abbildung
abwechselnd mit der gleichen Anzahl von Umdrehungen nach rechts (im Uhrzeiger-
sinn) in + Richtung drehen.
Um die Bremskraft zu verringern
• Schlitzschraubendreher in die Bremsschrauben A, B stecken und gemäß Abbildung
abwechselnd mit der gleichen Anzahl von Umdrehungen nach links (gegen den Uhr-
zeigersinn) in – Richtung drehen.
Funktionstest durchführen.
1WARNUNG
