43
DE
1505093, Ausgabe 2012-05, Version 5
9 Einstellarbeiten

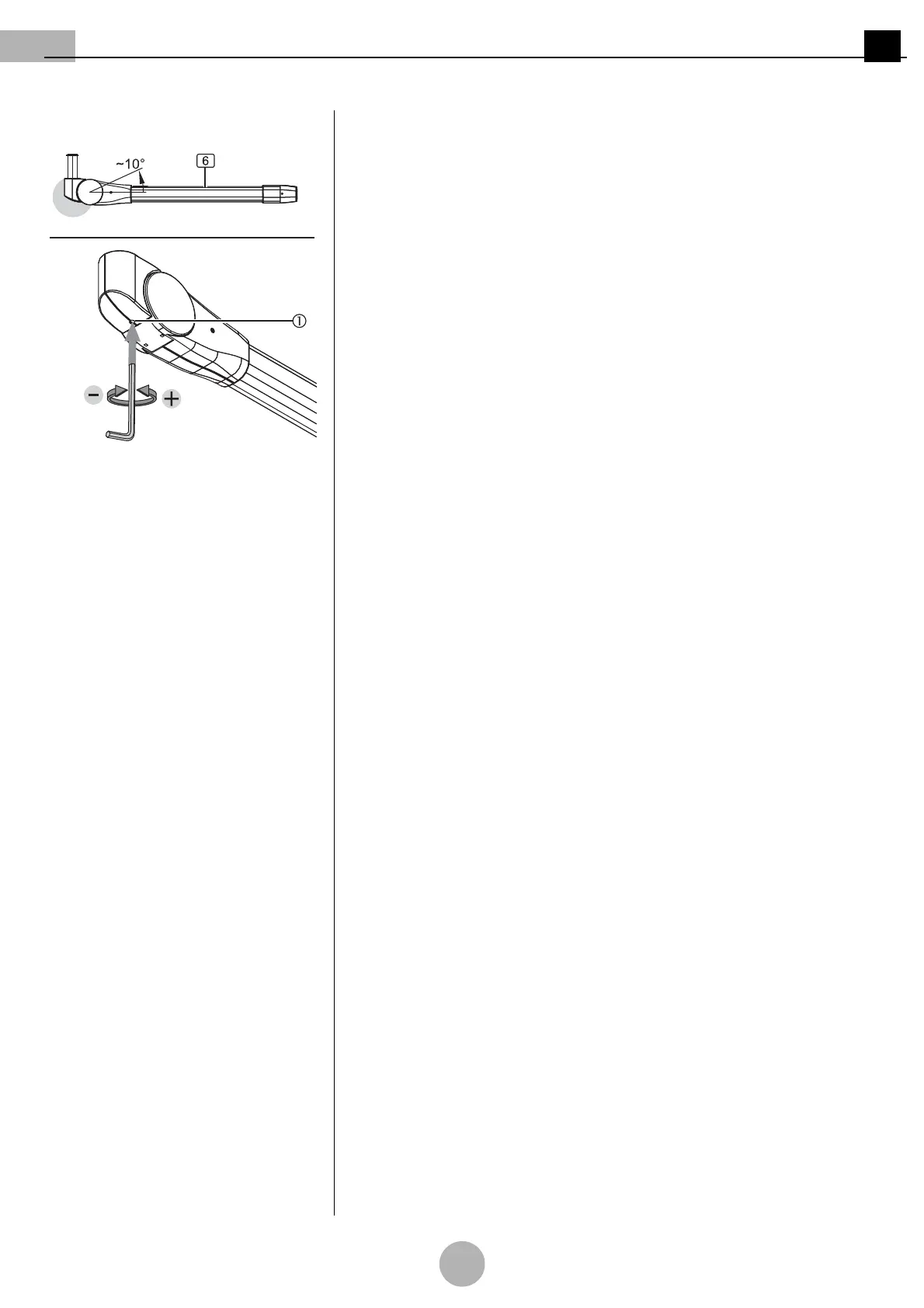

Abbildung 23:Federkraft am Federarm Typ
ACROBAT LCH einstellen
9.2.2 Federkraft am Federarm Typ ACROBAT LCH einstellen
(Siehe "Abbildung 23")
Zu verwendendes Werkzeug
Verwenden Sie einen Sechskantschlüssel mit Schlüsselweite 5.
Mögliche Federausstattungen
95 - 160Nm; 95 - 176Nm. Die montierte Federausstattung finden Sie auf dem Typenschild
auf der Oberseite des Federarmes LCH 6.
1. Den Federarm LCH 6 etwas anheben, um die Einstellschraube im Federarm zu ent-
lasten.
2. Sechskantschlüssel in die Einstellöffnung 1 stecken.
Sinkt der Federarm LCH 6 ab, ist die Federkraft zu gering
• Sechskantschlüssel gemäß Abbildung nach links (gegen den Uhrzeigersinn) drehen.
Steigt der Federarm LCH 6 nach oben, ist die Federkraft zu hoch
• Sechskantschlüssel gemäß Abbildung nach rechts (im Uhrzeigersinn) drehen.
3. Funktionstest durchführen.
