33
DE
1505093, Ausgabe 2012-05, Version 5
8 Demontage / Montage im Servicefall
8.4 Endgerät an den Federarm ACROBAT2000 montieren
Sicherheitshinweise beachten
Beachten Sie die allgemeinen Sicherheitshinweise gemäß
“Kapitel 8.1” Seite 27
.
Maximale Nutzlast
Berechnen Sie die maximale Nutzlast gemäß
“Kapitel 8.2.3” Seite 29
.

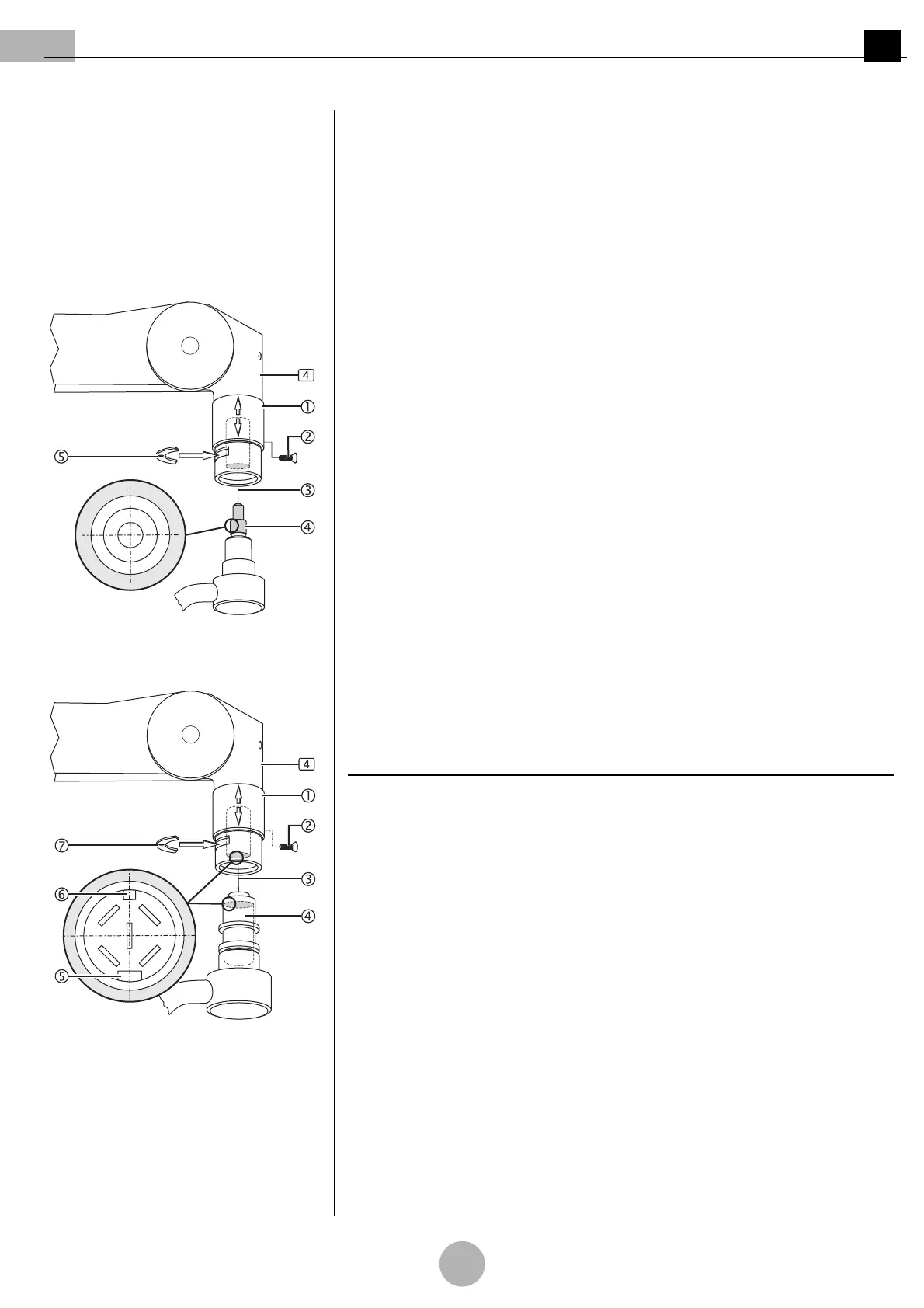

Abbildung 10:Version mit 3-poliger Stecker
-
kupplung
Montage vorbereiten
(Siehe "Abbildung 10")
1. Hülsensicherungsschraube M3 x 8mm 2 herausschrauben und Hülse 1 nach oben
schieben.
2. Hülsensicherungsschraube M3 x 8mm 2 wieder zur Fixierung der Hülse 1 ein-
schrauben.
3. Sicherungssegment 5 mit einem passenden Schlitzschraubendreher herausneh-
men.
Nur bei Version mit 3-poliger Steckerkupplung
(Siehe "Abbildung 10")
1. Zapfennut und Zapfen 4 mit einem geeigneten Gleitlagerfett (z.B. Microgleit GP 360)
fetten.
2. Zapfen mit 3-poliger Steckerkupplung 4 gerade ansetzen und Steckverbindung 3 mit
leichtem Druck in Richtung des Federarmes 4 herstellen.
Abbildung 11:Version mit 5-poliger Stecker
-
kupplung
Nur bei Version mit 5-poliger Steckerkupplung
(Siehe "Abbildung 11")
1. Zapfennut und Zapfen 4 mit einem geeigneten Gleitlagerfett (z.B. Microgleit GP 360)
fetten.
HINWEIS – Steckerpositionierung durch Nuten
•Die 5-polige Steckerkupplung 4 hat eine schmale Nut 6 und eine breite Nut 5.
• Beim Herstellen der Steckerverbindung 3 müssen die Nuten 5/6 in die ent-
sprechenden Nuten des Gegenstückes passen.
2. Zapfen mit 5-poliger Steckerkupplung 4 gerade ansetzen und Steckverbindung 3 mit
leichtem Druck in Richtung des Federarmes 4 herstellen.
