31
DE
1505093, Ausgabe 2012-05, Version 5
8 Demontage / Montage im Servicefall

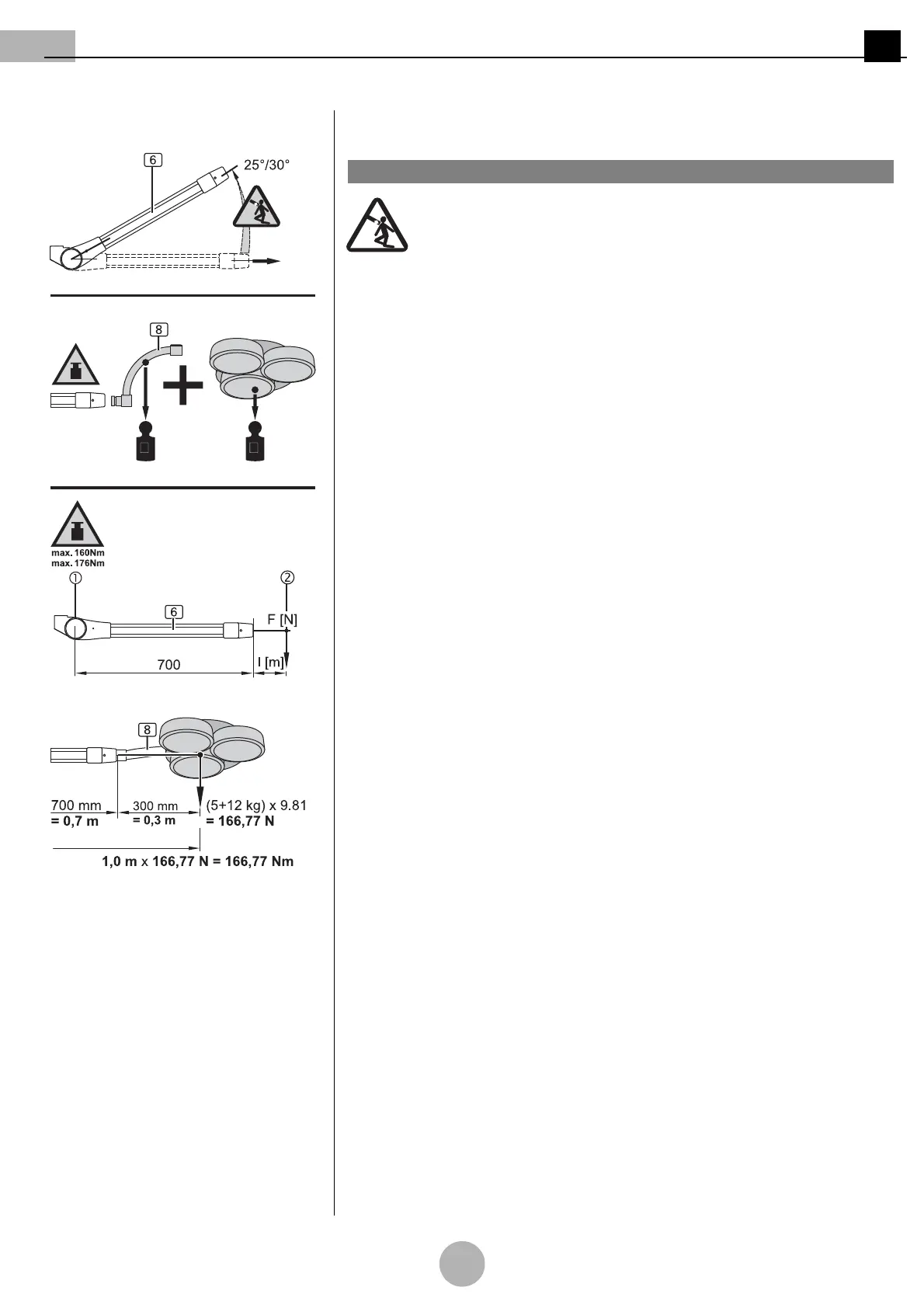

Abbildung 8:Maximale Zuladung (Nutzlast)
für den Federarm LCH berechnen
8.2.5 Maximale Nutzlast (Zuladung) für den Federarm LCH berechnen
(Siehe "Abbildung 8")
Hochschnellen des Federarmes
Der Federarm LCH 6 steht unter einer hohen Federkraft. Wird das
Endgerät abgenommen, schnellt der Federarm nach oben und kann zu
schweren Verletzungen führen:
• Vor dem Abnehmen des Endgerätes den Höhenanschlag des Feder-
arm 4 gemäß
“Kapitel 9.4.3” Seite 49
in die unterste Anschlagposition
(Horizontale) einstellen und erst dann das Endgerät (z.B. OP-Leuchte)
abnehmen.
Das Gewicht eines Endgerätes (z.B. OP-Leuchte) wirkt amFederarm vom Gelenk 1 des
Federarmes bis zum Schwerpunktes des Endgerätes 2 als Hebel.
Maximal Nutzlast des Federarms LCH
Die Angabe der maximalen Nutzlast entspricht demGewicht, dass ein Federarm maximal
tragen kann. Als Beispiel steht auf dem Typenschild die Angabe der maximalen Nutzlast
von 176 Nm. Um zu prüfen, ob der Federarm die tatsächliche Last eines Endgerätes tra-
gen kann, muss die tatsächliche Last zuerst errechnet werden.
Das Gewicht der Adaption und des Endgerätes darf nicht schwerer als die maximale Nutz-
last (Federausstattung) der Federarme sein.
Mögliche Nutzlasten (Federausstattungen)
• 95 - 160Nm; 95 - 176Nm
• Die montierte Federausstattung finden Sie auf dem Typenschild auf der Oberseite
des Federarmes LCH 6.
Tatsächliche Last errechnen
Die tatsächliche Last errechnet sich aus dem Abstand vom Gelenk 1 des Federarmes bis
zum Schwerpunktes des Endgerätes 2 multipliziert mit dem Gewicht der Adaption und
des Endgerätes in Nm (1kg = 9.81N).
• Die max. Nutzlast (Zuladung) des Federarmes LCH 6 beträgt 176Nm*.
* bei einer Federausstattung bis 176Nm Nutzlast. Bei anderen Federausstattungen ist der
entsprechende Wert zu verwenden.
Konfigurationsbeispiel
• Maximale Tragkraft des Federarmes LCH = 176 Nm,
• Länge des Federarmes = 700 mm = 0,7 m,
• Abstand l des Geräteschwerpunktes zum Federarm = 300 mm = 0,3 m,
• Eigengewicht der Adaption 8 und des Endgerätes (z.B. OP-Leuchte) = 16 kg.
Rechnung zur maximalen Nutzlast
• Gesamtlänge des Hebels = 0,7 m + 0,3 m = 1,0 m
• Adaptionsgewicht (Bügel) in Nm = 5kg x 9.81N = 49,05N
• Endgerätegewicht ( z.B. OP-Leuchte) in Nm = 12kg x 9.81 N = 117,72N
• Maximale Nutzlast = 1,0m x (49,05N + 117,72N) = 166,77 Nm
Bewertung
Das Gewicht der zu montierenden OP-Leuchte mit Bügel 8 wurde mit 166,77 Nm errech-
net und liegt innerhalb der maximalen Tragfähigkeit des Federarmes LCH 6 von
höchstens 176 Nm.
1WARNUNG
