Ondal ACROBAT 2000 - Endgerät an den Federarm LCH Montieren

39
DE
1505093, Ausgabe 2012-05, Version 5
8 Demontage / Montage im Servicefall

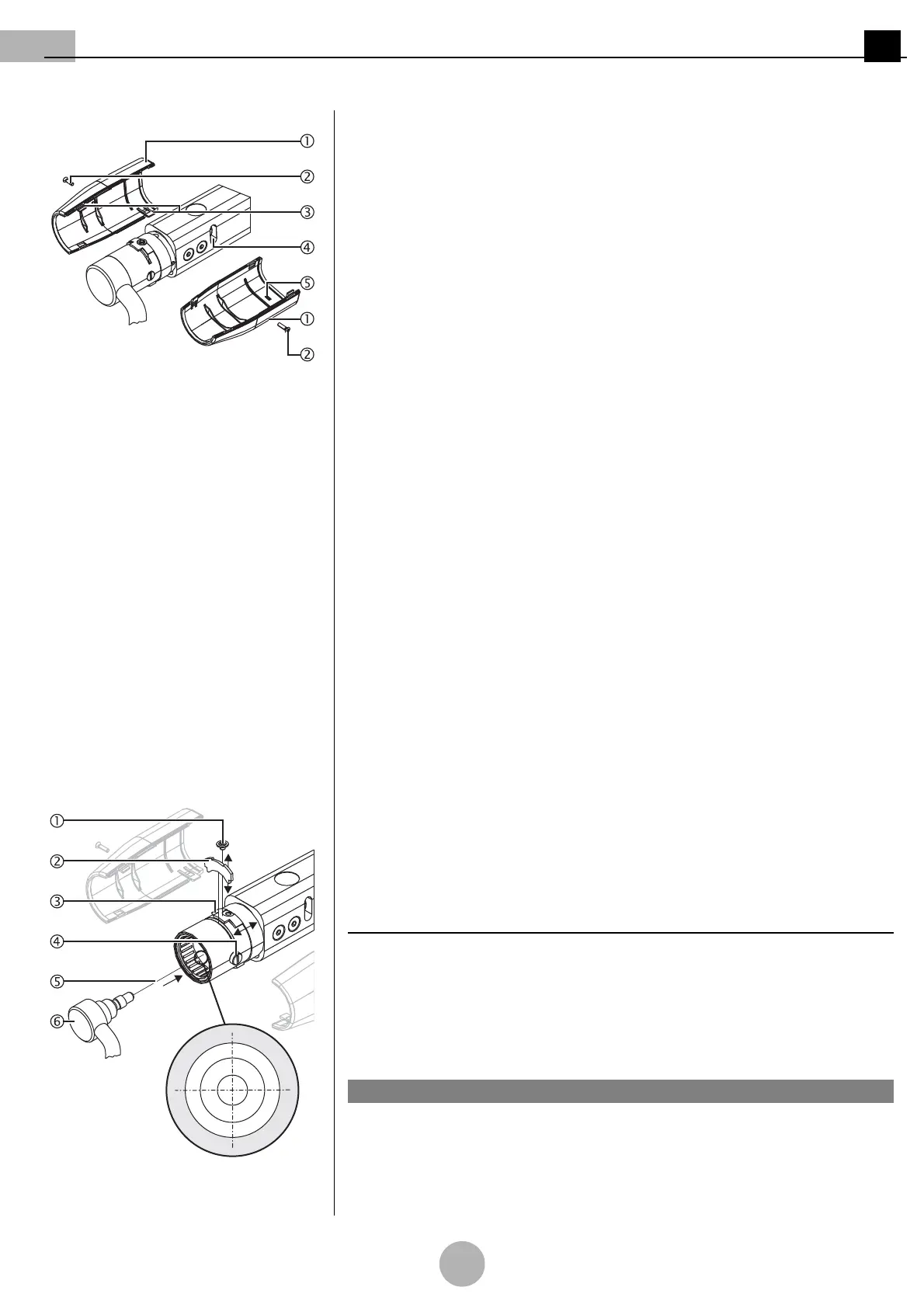

Abbildung 17:Verkleidungen montieren Verkleidungen montieren
(Siehe "Abbildung 17")
9. Verkleidung 1 mit innenliegender Führung 5 so ansetzen, dass die Führung 5 in die
Einstellöffnung 4 eingreift.
10. Verkleidung 1 leicht andrücken und mit Senkschraube Kreuzschlitz M3 x 6 mm 2 am
Federarm befestigen.
11. Zweite Verkleidung 1 vorsichtig so andrücken, dass die 4 Laschen 3 ineinander ras-
ten.
12. Verkleidung 1 mit Senkschraube Kreuzschlitz M3 x 6 mm 2 am Federarm an-
schrauben.
13. Sicheren Sitz der Verkleidungen 1 prüfen.
•Die Verkleidungen 1 müssen ohne Spalten am Federarm anliegen.
Kennzeichnung
Sollten Sie nicht direkt nach der Demontage ein Endgerät (z.B. OP-Leuchte) montieren,
steht bei eingeschalteter bauseitiger Spannungsversorgung die Steckerkupplung imFe-
derarm LCH 6 unter elektrischer Spannung.
1. Kennzeichnen Sie die bauseitige Spannungsversorgung mit einem Schild:
STROMSCHLAG – SPANNUNGSVERSORGUNG NICHT EINSCHALTEN!
2. Endgerät (z.B. OP-Leuchte) später gemäß
“Kapitel 8.8” Seite 39 montieren.
8.8 Endgerät an den Federarm LCH montieren
Sicherheitshinweise beachten
Beachten Sie die allgemeinen Sicherheitshinweise gemäß
“Kapitel 8.1” Seite 27 .
Maximale Nutzlast
Berechnen Sie die maximale Nutzlast gemäß “Kapitel 8.2” Seite 28 .
Verkleidungen demontieren
1. Verkleidungen gemäß “Kapitel 8.7” Seite 38 demontieren.
Montage vorbereiten
Abbildung 18:Version mit 3-poliger Stecker -
kupplung
(Siehe "Abbildung 18")
2. Linsenschraube mit Innensechskant M4 x 4 mm 1 herausschrauben und Siche-
rungsring für Sicherungssegment 3 nach hinten schieben.
3. Sicherungssegment 2 mit einem passenden Schlitzschraubendreher herausneh-
men.
4. 2 Bremsschrauben 4 etwas herausschrauben, sodass diese nicht mehr in der
Montageöffnung des Federarmes ragen.
HINWEIS – Unterschiedliche Steckerkupplungen
Je nach Version des Endgerätes (z.B. Flachbildschirm, OP-Leuchte, etc.) ist der
Federarm LCH 6 mit 3-, 5- oder 7/9-poliger Steckerkupplung ausgestattet.
Nur bei Version mit 3-poliger Steckerkupplung
(Siehe "Abbildung 18")
Schäden an der Adaption / Endgerät
Vor dem Montieren des Endgerätes den Zapfen und die Zapfennut mit
Fett schmieren.
1. Zapfennut und Zapfen 6 mit einem geeigneten Wälzlagerfett (z.B. Optimol) fetten.
ACHTUNG
