8 Demontage / Montage im Servicefall
1505093, Ausgabe 2012-05, Version 5
2. Zapfen mit 3-poliger Steckerkupplung 6 gerade ansetzen und Steckverbindung 5 mit
leichtem Druck in Richtung des Federarmes LCH 6 herstellen.

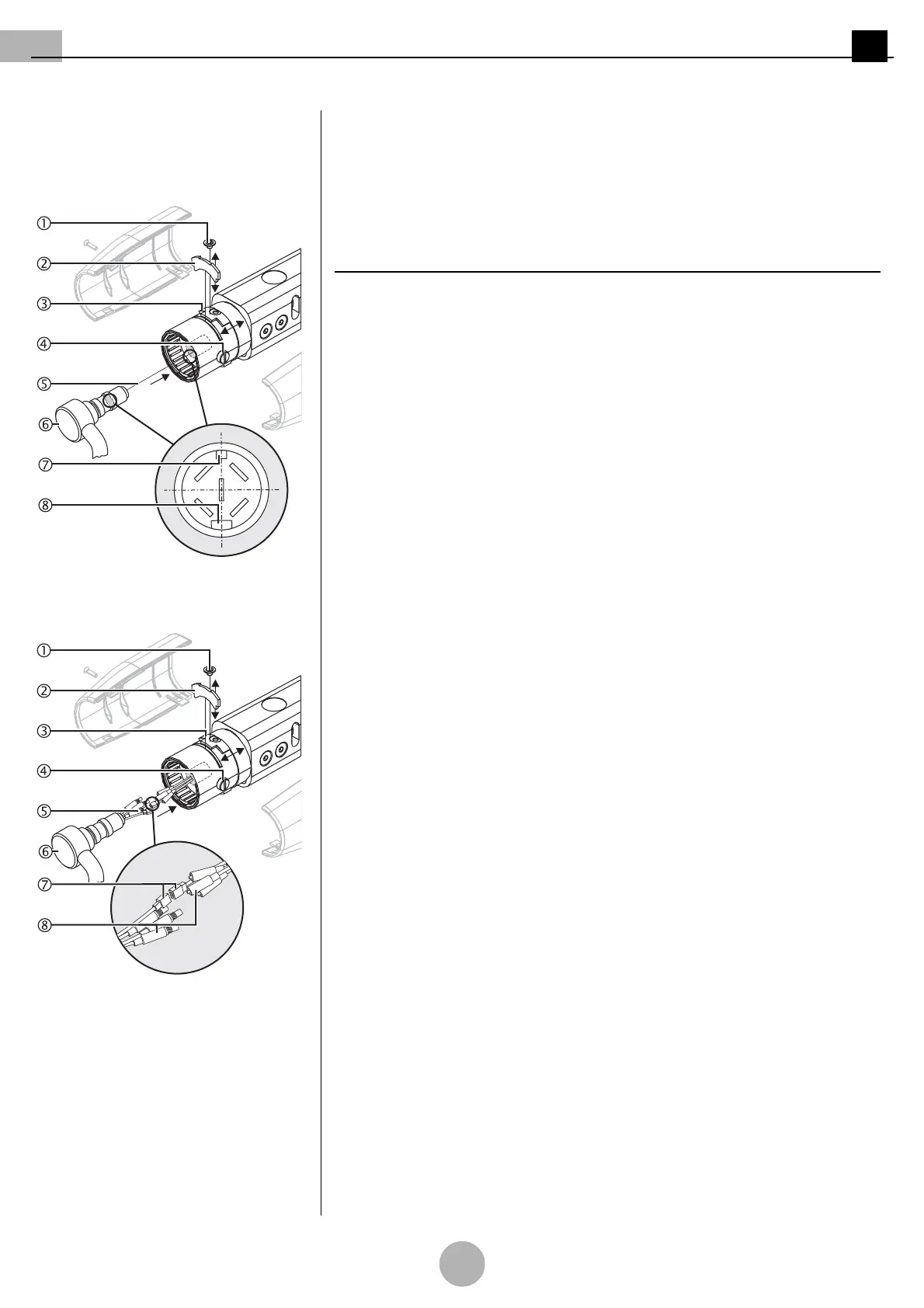

Abbildung 19:Version mit 5-poliger Stecker
-
kupplung
Nur bei Version mit 5-poliger Steckerkupplung
(Siehe "Abbildung 19")
1. Zapfennut und Zapfen 6 mit einem geeigneten Wälzlagerfett (z.B. Optimol) fetten.
HINWEIS – Steckerpositionierung durch Nuten
•Die 5-polige Steckerkupplung 6 hat eine schmale Nut 7 und eine breite Nut 8.
• Beim Herstellen der Steckerverbindung 5 müssen die Nuten 7/8 in die ent-
sprechenden Nuten des Gegenstückes passen.
2. Zapfen mit 5-poliger Steckerkupplung 6 gerade ansetzen und Steckverbindung 5 mit
leichtem Druck in Richtung des Federarmes LCH 6 herstellen.
Abbildung 20:Version mit 7/9-poliger Ste
-
ckerkupplung
Nur bei Version mit 7/9-poliger Steckerkupplung
(Siehe "Abbildung 20")
Stecker verbinden
1. 6-poligen Stecker 7 verbinden.
2. 3 Schraubstecker 8 gemäß der Farbkennzeichnung miteinander verschrauben.
3. 6-poligen Stecker 7 und Schraubstecker 8 vorsichtig in den Federarm LCH 6 ein-
schieben.
Endgerät montieren
4. Zapfennut und Zapfen 6 mit einem geeigneten Wälzlagerfett (z.B. Optimol) fetten.
5. Zapfen 6 exakt axial in den Federarm LCH 6 einstecken.
