42
1505093, Ausgabe 2012-05, Version 5
DE
9 Einstellarbeiten
9.1 Allgemeine Sicherheitshinweise
Stromschlag
Im Tragarmsystem und in den Adaption 7 - 9 sind Stromversorgungslei-
tungen verlegt. Die Berührung Strom führender Teile kann zu einem
lebensgefährlichen Stromschlag führen. Vor sämtlichen Einstellarbeiten
das Tragarmsystem vom Stromnetz trennen:
• Das Tragarmsystem allpolig spannungsfrei schalten und gegen Wie-
dereinschalten sichern.
• Prüfen Sie, ob das Endgerät (z.B. Flachbildschirm, OP-Leuchte, etc.)
spannungsfrei ist.
• Endgerät (z.B. Flachbildschirm, OP-Leuchte, etc.) abkühlen lassen.
Ausführung von Einstellarbeiten
Einstellarbeiten nur von einem durch den Betreiber autorisierten
Techniker ausführen lassen.
9.2 Federkraft einstellen
Der Federarm 4 - 6 ist zum Ausgleich des Adaptions- und Endgeräte-Gewichtes mit einer
Feder ausgestattet.
Federkraft so einstellen, das der Federarm 4 - 6 mit Adaption 7 - 9 und Endgerät (z.B.
Flachbildschirm, OP-Leuchte, etc.) in jeder Position selbsttätig stehen bleibt.
Bleibt der Federarm 4 - 6 mit Adaption 7 - 9 und Endgerät (z.B. Flachbildschirm, OP-
Leuchte, etc.) nach dem Einstellen der Federkraft nicht in der eingestellten Position ste-
hen, muss der Federarm 4 - 6 von einem Service-Techniker ausgetauscht werden.
Sicherheitshinweise beachten
Beachten Sie die allgemeinen Sicherheitshinweise gemäß
“Kapitel 9.1” Seite 42
.

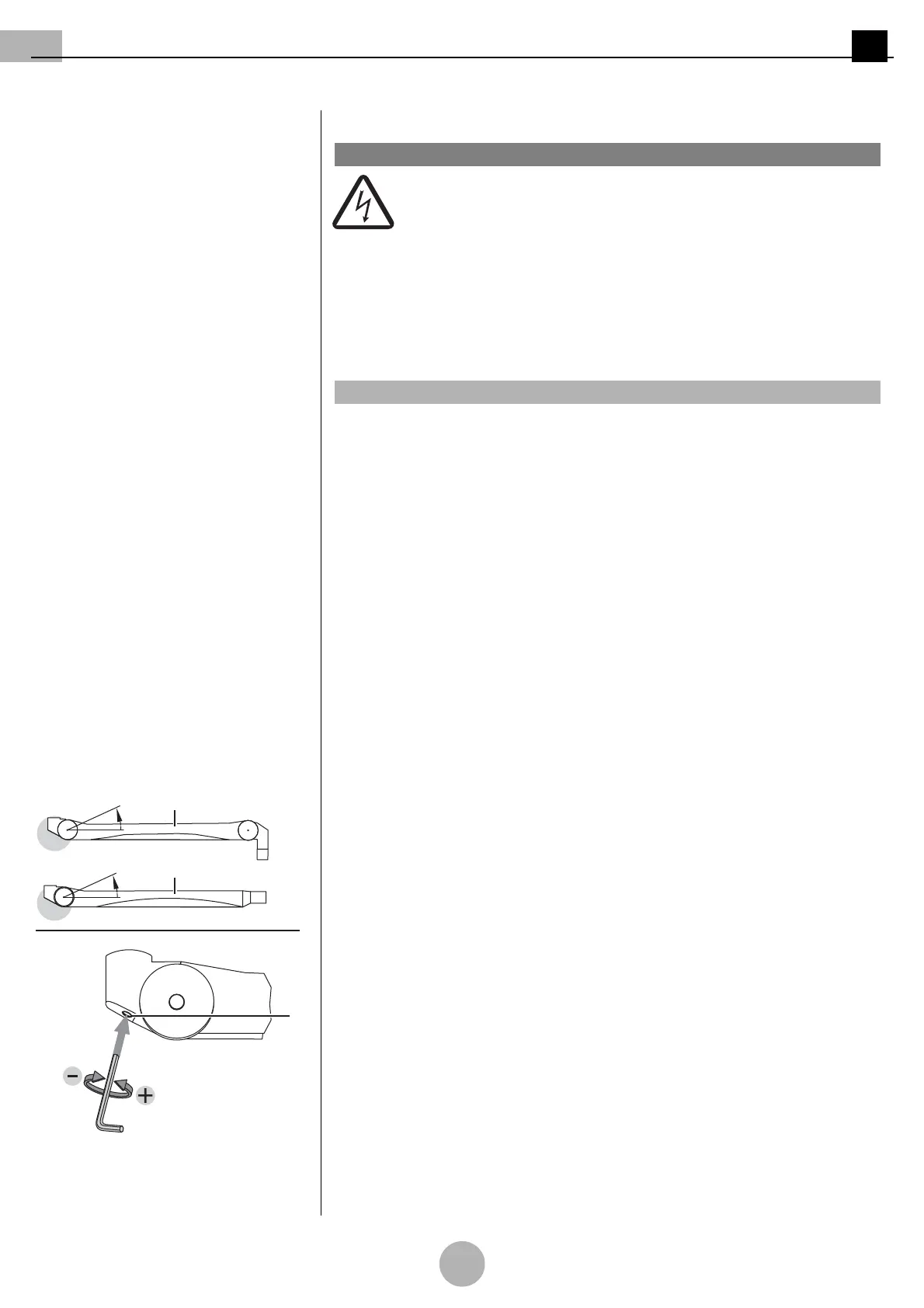

Abbildung 22:Federkraft am Federarm Typ
ACROBAT 2000 und NRH einstellen
9.2.1 Federkraft am Federarm Typ ACROBAT 2000 und NRH einstellen
(Siehe "Abbildung 22")
Zu verwendendes Werkzeug
Verwenden Sie einen Sechskantschlüssel mit Schlüsselweite 5.
Mögliche Federausstattungen Federarm ACROBAT 2000
1,5 - 3,5kg; 3,5 - 7kg; 7 - 12kg; 9 - 15kg; 12 - 18kg; 13,5 - 21kg. Die montierte Federaus-
stattung finden Sie auf dem Typenschild auf der Oberseite des Federarmes 4.
Mögliche Federausstattungen Federarm ACROBAT 2000 NRH
95 - 160Nm; 95 - 176Nm. Die montierte Federausstattung finden Sie auf dem Typenschild
auf der Oberseite des Federarmes NRH 5.
1. Federarm 4, 5 etwas herunterziehen, um die Einstellschraube im Federarm zu ent-
lasten.
2. Sechskantschlüssel in die Einstellöffnung 1 stecken.
Sinkt der Federarm 4, 5 ab, ist die Federkraft zu gering
• Sechskantschlüssel gemäß Abbildung nach links (gegen den Uhrzeigersinn) drehen.
Steigt der Federarm 4, 5 nach oben, ist die Federkraft zu hoch
• Sechskantschlüssel gemäß Abbildung nach rechts (im Uhrzeigersinn) drehen.
3. Funktionstest durchführen.
1WARNUNG
1VORSICHT
