37
DE
1505093, Ausgabe 2012-05, Version 5
8 Demontage / Montage im Servicefall

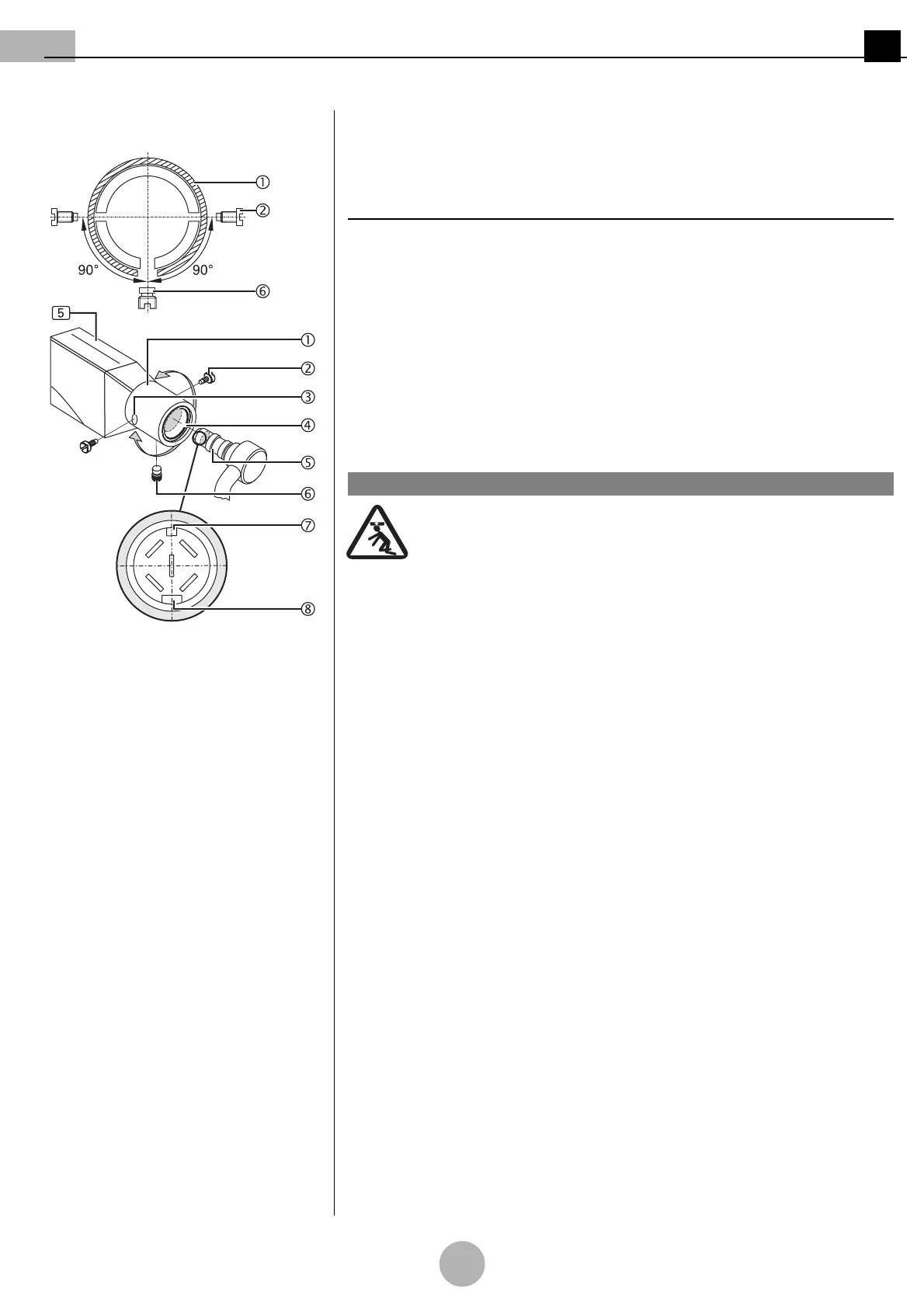

Abbildung 15:Version mit 5-poliger Stecker
-
kupplung
Nur bei Version mit 5-poliger Steckerkupplung
(Siehe "Abbildung 15")
1. Zapfennut und Zapfen 5 mit einem geeigneten Wälzlagerfett (z.B. Optimol) fetten.
HINWEIS – Steckerpositionierung durch Nuten
•Die 5-polige Steckerkupplung 5 hat eine schmale Nut 7 und eine breite Nut 8.
• Beim Herstellen der Steckerverbindung 4 müssen die Nuten 7/8 in die ent-
sprechenden Nuten des Gegenstückes passen.
2. Zapfen mit 5-poliger Steckerkupplung 5 gerade ansetzen und Steckverbindung 5 mit
leichtem Druck in Richtung des Federarmes NRH 5 herstellen.
Montage abschließen
(Siehe "Abbildung 15")
1. Montageöffnung 3 der Hülse 1 nach unten drehen.
2. Bremsschraube 6 an der Unterseite der Hülse 1 einschrauben.
Abstürzen des Endgerätes
Die Hülse 1 mit den beiden Endgeräte-Sicherungsschrauben 2 sichert den
Sitz des Endgerätes im Federarm NRH 5:
• Kontrollieren Sie, dass die beiden Endgeräte-Sicherungsschrauben 2
montiert sind und die Hülse 1 die beiden Endgeräte-Sicherungs-
schrauben 2 abdeckt.
3. Hülse 1 um 90Grad drehen und die erste Endgeräte-Sicherungsschraube 2 ein-
schrauben.
4. Hülse 1 um 180Grad drehen und die zweite Endgeräte-Sicherungsschraube 2 ein-
schrauben.
5. Sicheren Sitz des Endgerätes (z.B. OP-Leuchte) prüfen.
Höhenanschlag erweitern
6. Höhenanschlag des Federarmes NRH 5 gemäß Kapitel
“Kapitel 9.4.2” Seite 48
nach
Bedarf erweitern.
Einstellarbeiten
7. Brems- und Federkraft gemäß
“Kapitel 9” Seite 42
einstellen.
Funktionstest
8. Bauseitige Spannungsversorgung einschalten.
9. Funktionstest durchführen.
1WARNUNG
